| 'HDMI-DisplayPort-USB-C'에 대한 특별 연재→③ 3.실제 해상도(Active Resolution)와 허수 해상도(Blank Resolution) & 주사율(Video Timing Format & 주사율) HDTV라 함은 가로 1920에 세로 1080개의 화소수를 가진 해상도를 말한다. 4K UHDTV는 HDTV에 비해 가로 세로 해상도가 2배씩 높아진(4배) 3840x2160을 말한다. 8K UHDTV는 4K UHDTV에 비해 가로 세로 해상도가 2배씩 높아진(4배) 7680x4320을 말한다. 헌데, 이러한 해상도를 HDMI나 DisplayPort로 전송을 하려면, 더 높은 해상도로 전송을 해야 한다. 즉, 실제 해상도(Active Resolution)보다 많은 허수 해상도(Blank Resolution)까지 전송을 해야 한다. 일명 비디오 타이밍 포맷(Video Timing Format) 기준에 맞는 해상도로 전송을 해야 하는데, 이때 HDMI는 허수 블랭킹 해상도 기준을 'CTA-861' 타이밍 포멧을 사용하지만, DisplayPort는 'CVT-RB(주로 사용)' 또는 'CVT-R2'와 같은 타이밍 포맷을 사용한다. 이해가 어려우신 분들을 위해 운영자가 사용 중인 4K TV와 8K TV, 그리고 4K 모니터를 PC랑 연동을 해서 설명을 하겠다. 설명을 위해, PC엔 HDMI 2.1(48/41.92Gbps)과 DisplayPort 2.1(54/52.22Gbps)를 지원하는 AMD Radeon RX 7700 XT 그래픽카드를 장착해서, HDMI 2.0(18/14.4Gbps)과 DisplayPort 1.2(21.6/17.28Gbps)를 지원하는 크로스오버(2714UD) 4K(3840x2160) 모니터, HDMI 2.1(2Port 48/41.92Gbps/2Port 24/21.01Gbps)을 지원하는 프리즘 100" 4K TV(HKC 100FX), HDMI 2.1(48/41.92Gbps)을 지원하는 창홍 75" 8K TV(75D8K)를 연동해서 설명을 하겠다. 참고로 이들 연동은, 주사율에 따라 해상도가 달라지는 비디오 타이밍 포맷(Video Timing Format)을 사용하기 때문에, 주사율에 따른 실제 해상도(Active Resolution)와 허수 해상도(Blank Resolution)를 별도로 정리해 보았다. |
▶비디오 타이밍 포맷 설명을 위한 실 사용 예
| 제품명 | 인터페이스 지원 단자 | 최대 연동 화질 | 실 사용 연동 화질 | 실제 해상도 (Active Resolution) | 허수 해상도 (Blank Resolution) |
| 크로스 오버 27" 4K 모니터 | HDMI 2.0-2Port (18/14.4Gbps) | 4K 60Hz, 8bit RGB 4:4:4 (14.26Gbit/s) | ①4K 60Hz, 10bit YCbCr 4:2:2 (11.88Gbit/s) | 3840x2160 | (30/60/120Hz) 4400x2250 |
| DP 1.2-2Port (21.6/17.28Gbps) | 4K 60Hz, 10bit RGB 4:4:4 (16Gbit/s) | ②4K 60Hz, 10bit RGB 4:4:4 (16Gbit/s) | (60Hz) 4000x2222 | ||
| 프리즘 100" 4K TV | *HDMI 2.1-2Port (48/41.92Gbps) *HDMI 2.1-2Port (24/21.01Gbps) →DSC적용 | 4K 120Hz, 12bit RGB 4:4:4 (42.77Gbit/s) | ③4K 120Hz, 10bit RGB 4:4:4 (35.64Gbit/s) ④4K 60Hz, 10bit RGB 4:4:4 (17.82Gbit/s) | 3840x2160 | (30/60/120Hz) 4400x2250 |
| 창홍 75" 8K TV | HDMI 2.1-2Port (48/41.92Gbps) →DSC적용 | 4K 60Hz, 12bit RGB 4:4:4 (85.54Gbit/s) | ⑤4K 120Hz, 10bit RGB 4:4:4 (35.64Gbit/s) ⑥4K 60Hz, 10bit RGB 4:4:4 (71.28Gbit/s) | 7680x4320 | (30/60Hz) 9000x4400 |
| AMD Radeon RX 7700 XT | HDMI 2.1-1Port (48/41.92Gbps) | CTA-861 (~120Hz) | ※비디오 타이밍 포맷(Video Timing Format)은, HDMI의 경우 'CTA-861’을 적용하였고, DisplayPort의 경우는 'CVT-RB'를 적용하였다. ※AMD Radeon RX 7700 XT→DSC적용 | ||
| DP 2.1-3Port (54/52.22Gbps) | CVT-RB (~2173Hz) | ||||
| ※Gbit/s=Gbps(전송 단위→Gbps=Gbit/s←데이터 단위) ※RGB는 YCbCr 4:4:4랑 용량이 같기 때문에, RGB 4:4:4로 표기하였다. ※HDMI 2.1로 120Hz이상을 연동할 경우에는, PC모드(CVT-RB)로 연동을 해야만 가능하다. 하지만, 이러한 연동도 HDMI 2.1 48/41.92Gbps이내에서만 지원이 된다. ※HDMI 2.1은 DSC를 적용해도, 지원한다는 8K/120Hz는 아직 지원하지 않고 있다. | |||||
▶'HDMI-DisplayPort' Video Timing 해상도(허수 블랭킹 해상도)
| I/F명 | 주사율 & 비디오 타이밍 포멧 | 2K | 4K | 5K | 8K | 10K | |
| 1920x1080 | 3840x2160 /4096x2160 | 5120x2160 | 7680x4320 | 10240x4320 | |||
| HDMI | CEA CTA -861 | 30Hz | (280x45) 2200x1125 | (560x90) /(304x90) 4400x2250 | (880x40) 6000x2200 | (1320x80) 9000x4400 | (760x180) 11000x4500 |
| 60Hz | (380x90) 5500x2250 | ||||||
| 120Hz | (1120x180) 8800x4500 | ||||||
| DisplayPort | 30Hz | CVT-R2 | (80x16) 2000x1096 | (80x31) 3920/4176x2191 | (80x31) 5200x2191 | (80x61) 7760x4381 | (80x61) 10320x4381 |
| CVT-RB | (160x16) 2080x1096 | (160x31) 4000/4256x2191 | (160x31) 5280x2191 | (160x61) 7840x4381 | (160x61) 10400x4381 | ||
| 60Hz | CVT-R2 | (80x31) 2000x1111 | (80x62) 3920/4176x2222 | (80x62) 5200x2222 | (80x123) 7760x4443 | (80x123) 10320x4443 | |
| CVT-RB | (160x31) 2080x1111 | (160x62) 4000/4256x2222 | (160x62) 5280x2222 | (160x123) 7840x4443 | (160x123) 10400x4443 | ||
| 120Hz | CVT-R2 | (80x64) 2000x1144 | (80x127) 3920/4176x2287 | (80x127) 5200x2287 | (80x253) 7760x4573 | (80x253) 10320x4573 | |
| CVT-RB | (160x64) 2080x1144 | (160x127) 4000/4256x2287 | (160x127) 5280x2287 | (160x253) 7840x4573 | (160x253) 10400x4573 | ||
| 144Hz | CVT-R2 | (80x77) 2000x1157 | (80x154) 3920/4176x2314 | (80x154) 5200x2314 | (80x307) 7760x4627 | (80x307) 10320x4627 | |
| CVT-RB | (160x77) 2080x1157 | (160x154) 4000/4256x2314 | (160x154) 5280x2314 | (160x307) 7840x4627 | (160x307) 10400x4627 | ||
| 240Hz | CVT-R2 | (80x135) 2000x1215 | (80x269) 3920/4176x2429 | (80x280) 5200x2440 | (80x537) 7760x4857 | (80x537) 10320x4857 | |
| CVT-RB | (160x135) 2080x1215 | (160x269) 4000/4256x2429 | (160x280) 5280x2440 | (160x537) 7840x4857 | (160x537) 10400x4857 | ||
| 360Hz | CVT-R2 | (80x215) 2000x1295 | (80x429) 3920/4176x2589 | (80x429) 5200x2589 | (80x858) 7760x5178 | (80x858) 10320x5178 | |
| CVT-RB | (160x215) 2080x1295 | (160x429) 4000/4256x2589 | (160x429) 5280x2589 | (160x858) 7840x5178 | (160x858) 10400x5178 | ||
| 480Hz | CVT-R2 | (80x307) 2000x1387 | (80x613) 3920/4176x2773 | (80x613) 5200x2773 | (80x1225) 7760x5545 | (80x1225) 10320x5545 | |
| CVT-RB | (160x307) 2080x1387 | (160x613) 4000/4256x2773 | (160x613) 5280x2773 | (160x1225) 7840x5545 | (160x1225) 10400x5545 | ||
| ※CTA-861은 120Hz이상을 전송하지 못한다. 해서 HDMI로 120Hz이상을 전송하려면, PC에서 CVT-RB 또는 CVT-R2로 전송을 해야 한다. | |||||||
▶Video Timing Format에 따른 최대 지원 주사율
| 인터페이스 | HDMI SMPTE/CTA/DCI | DisplayPort VESA | |
| Timing Format | CTA-861 | CVT-RB | CVT-R2 |
| 최대 지원 주사율 | ~120Hz | ~2173Hz | ~1818Hz |
| ※HDMI로 VESA(CVT-RB) Timing Format을 적용하여 전송하면, 120Hz이상도 전송이 가능하다. 단, HDMI 2.1 최대 전송량 48Gbps 이내의 전송량에 한해서 전송을 해야 한다. | |||
▶AMD Radeon RX 7700 XT와 실제 연동을 통한 '실제 해상도'와 '허수 해상도'(설정 화면 캡쳐)

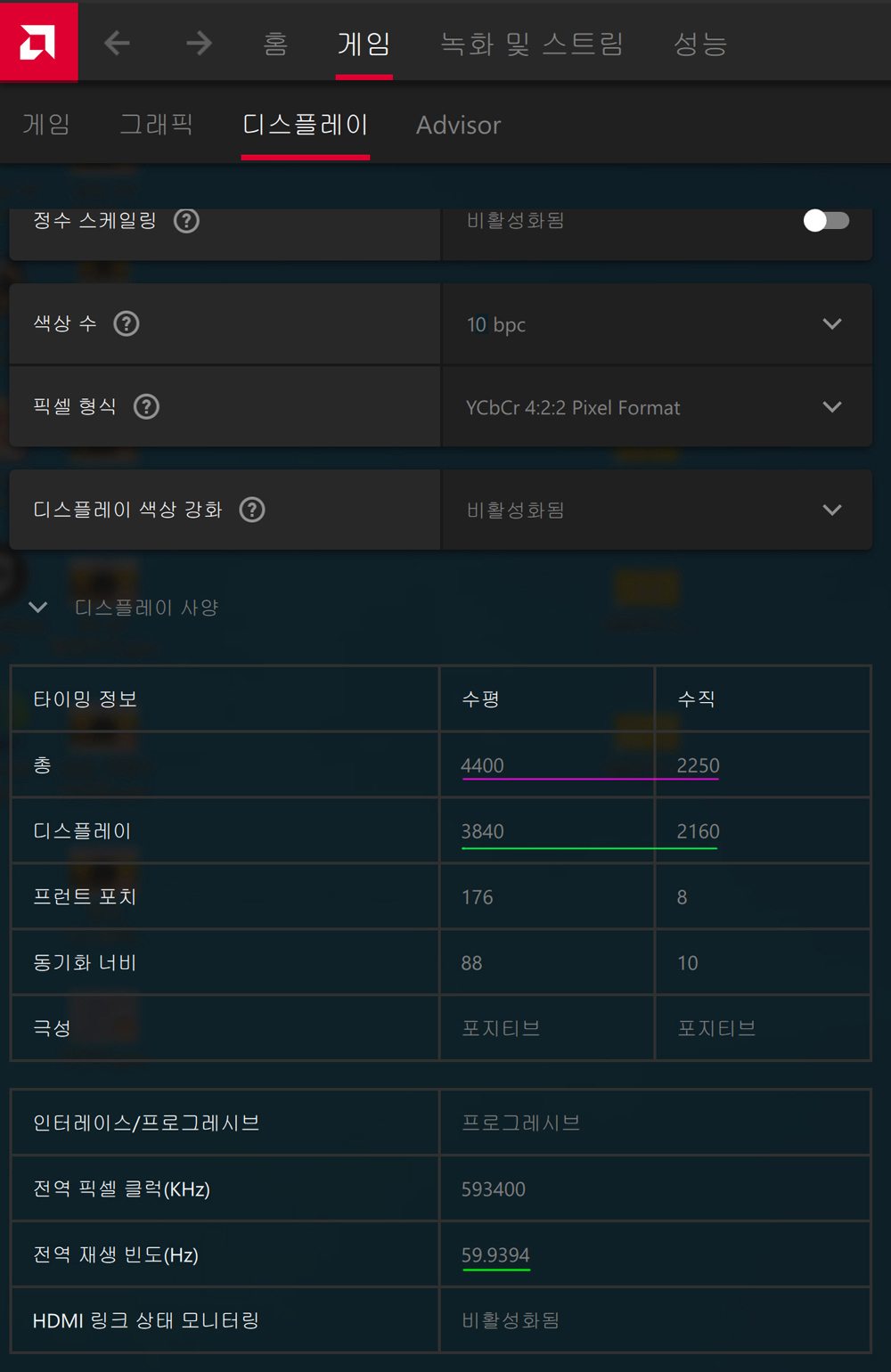

①크로스오버 27" 4K 모니터 HDMI 2.0(CTA-861)로 4K 60Hz 연동
②크로스오버 27" 4K 모니터 DisplayPort 1.2(CVT-RB)로 4K 60Hz 연동

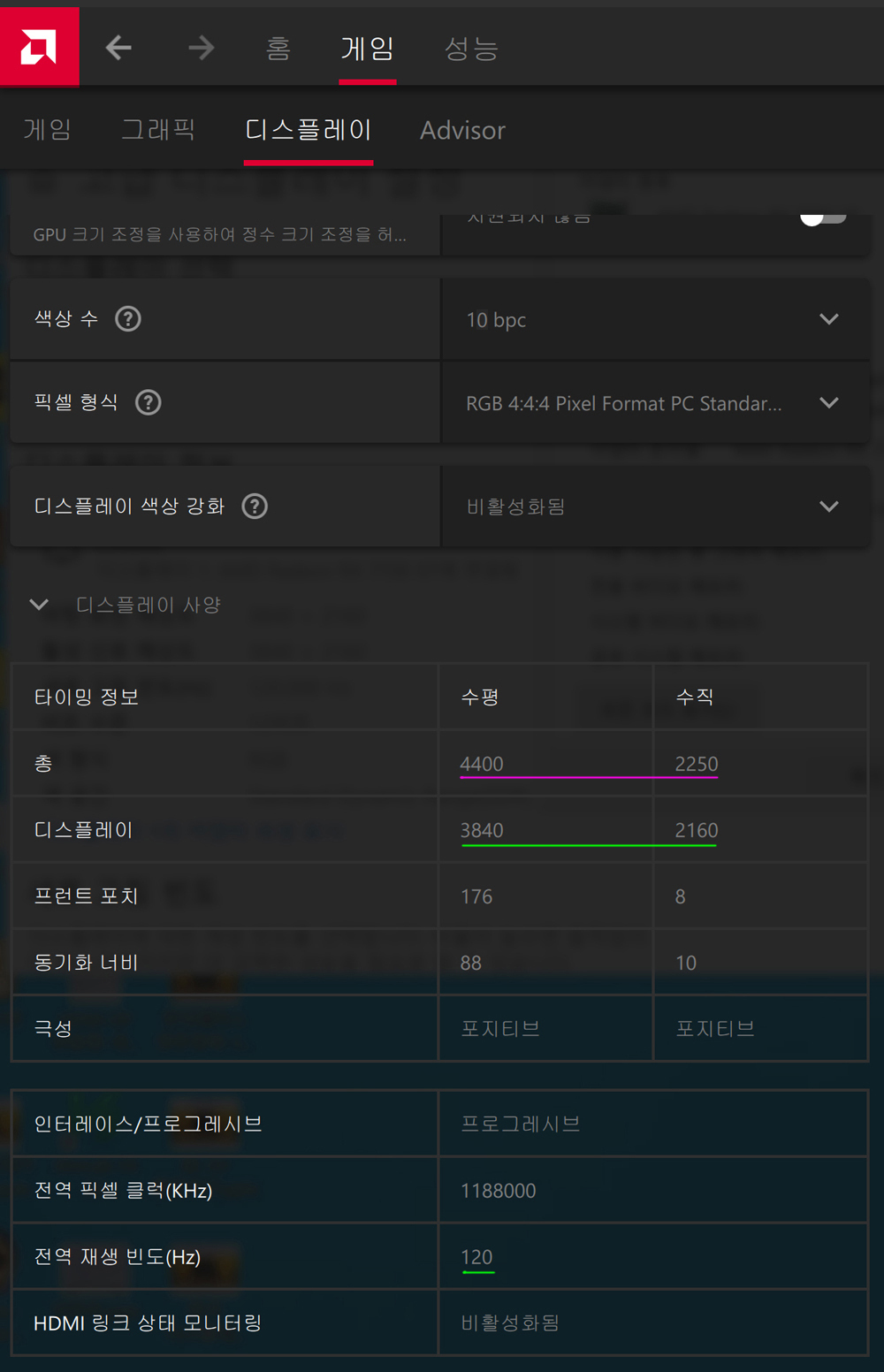

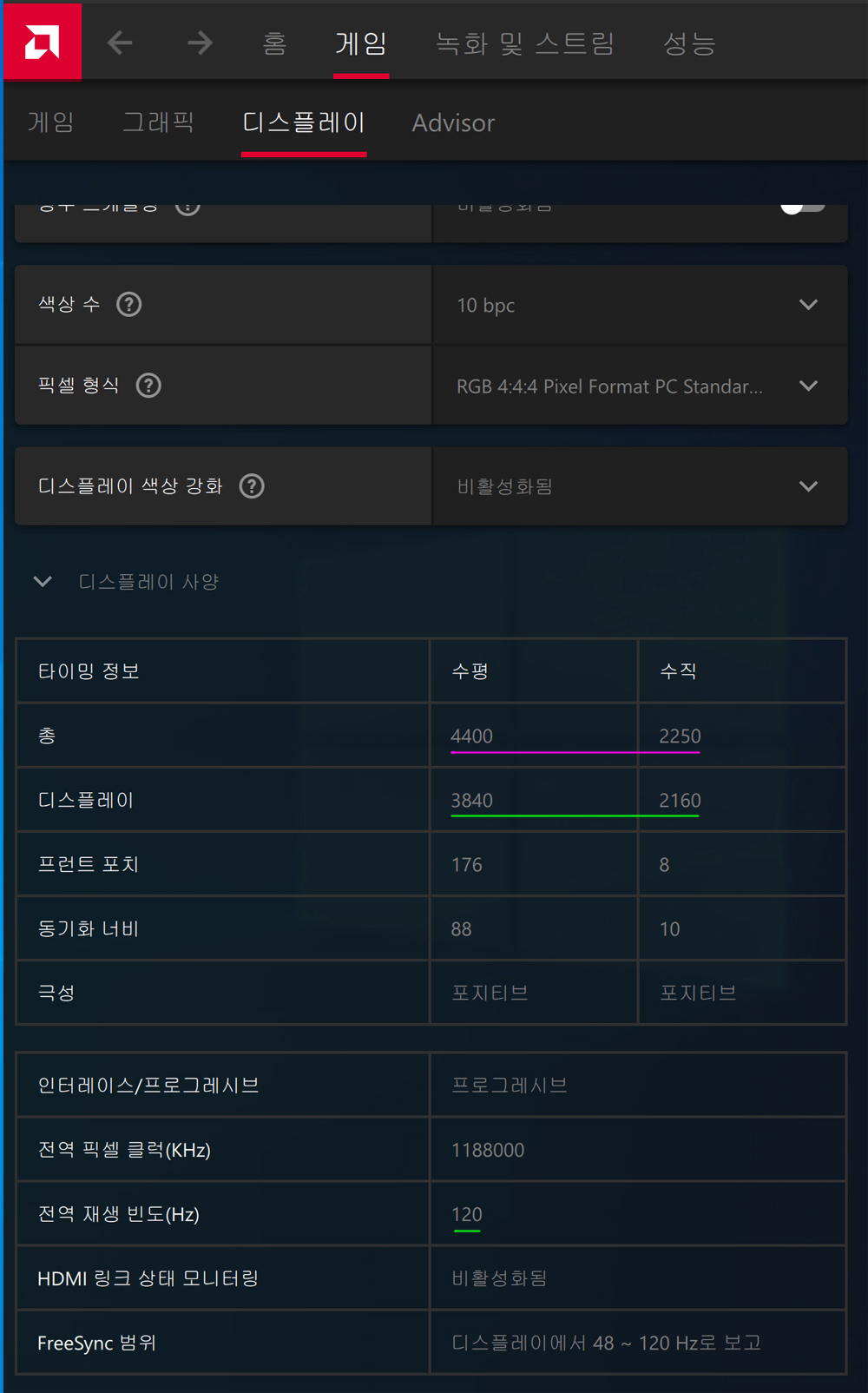

③프리즘 100" 4K TV HDMI 2.1(CTA-861)로 4K 120Hz 연동

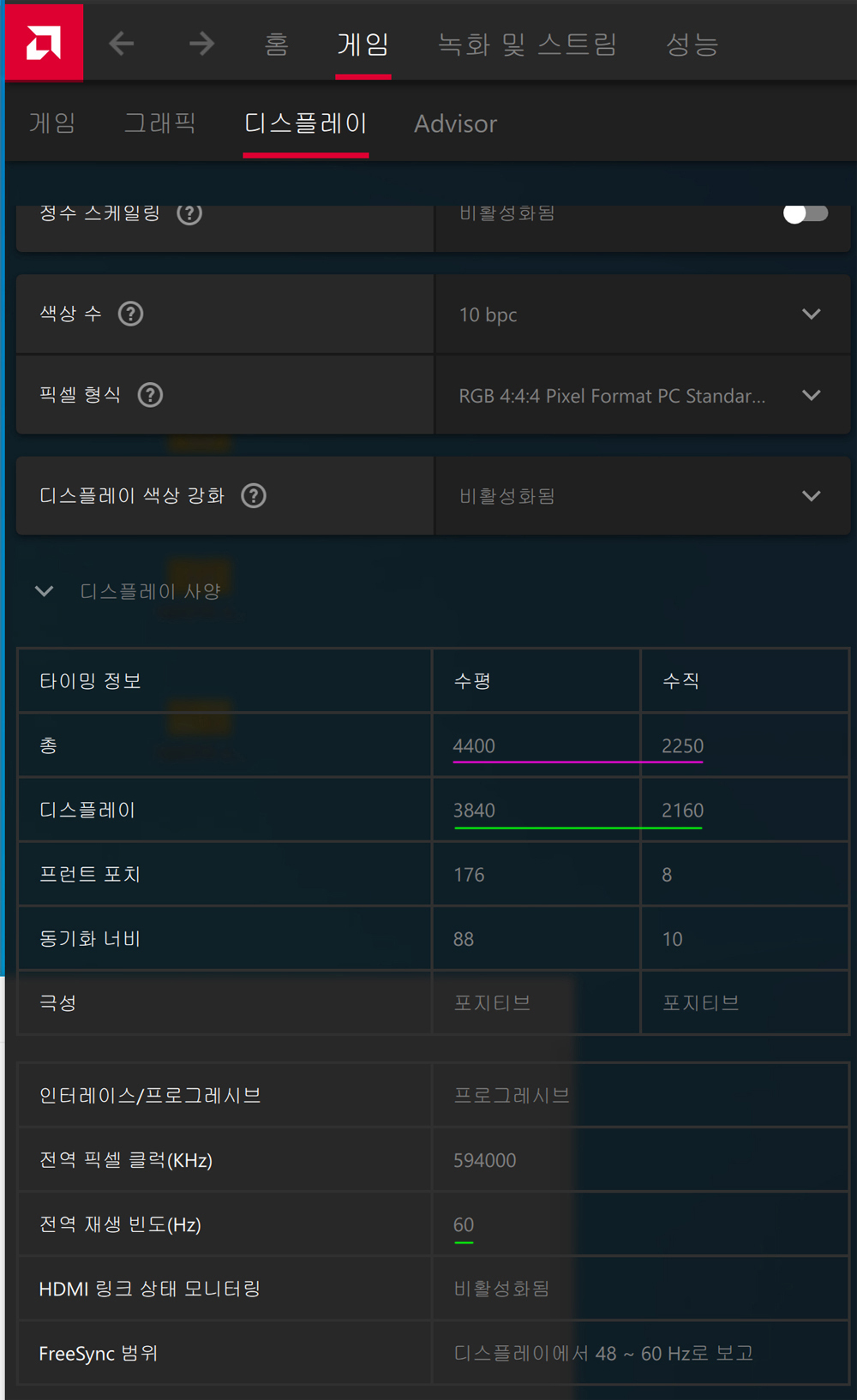

④프리즘 100" 4K TV HDMI 2.1(CTA-861)로 4K 60Hz 연동
⑤창홍 75" 8K TV HDMI 2.1(CTA-861)로 4K 120Hz 연동

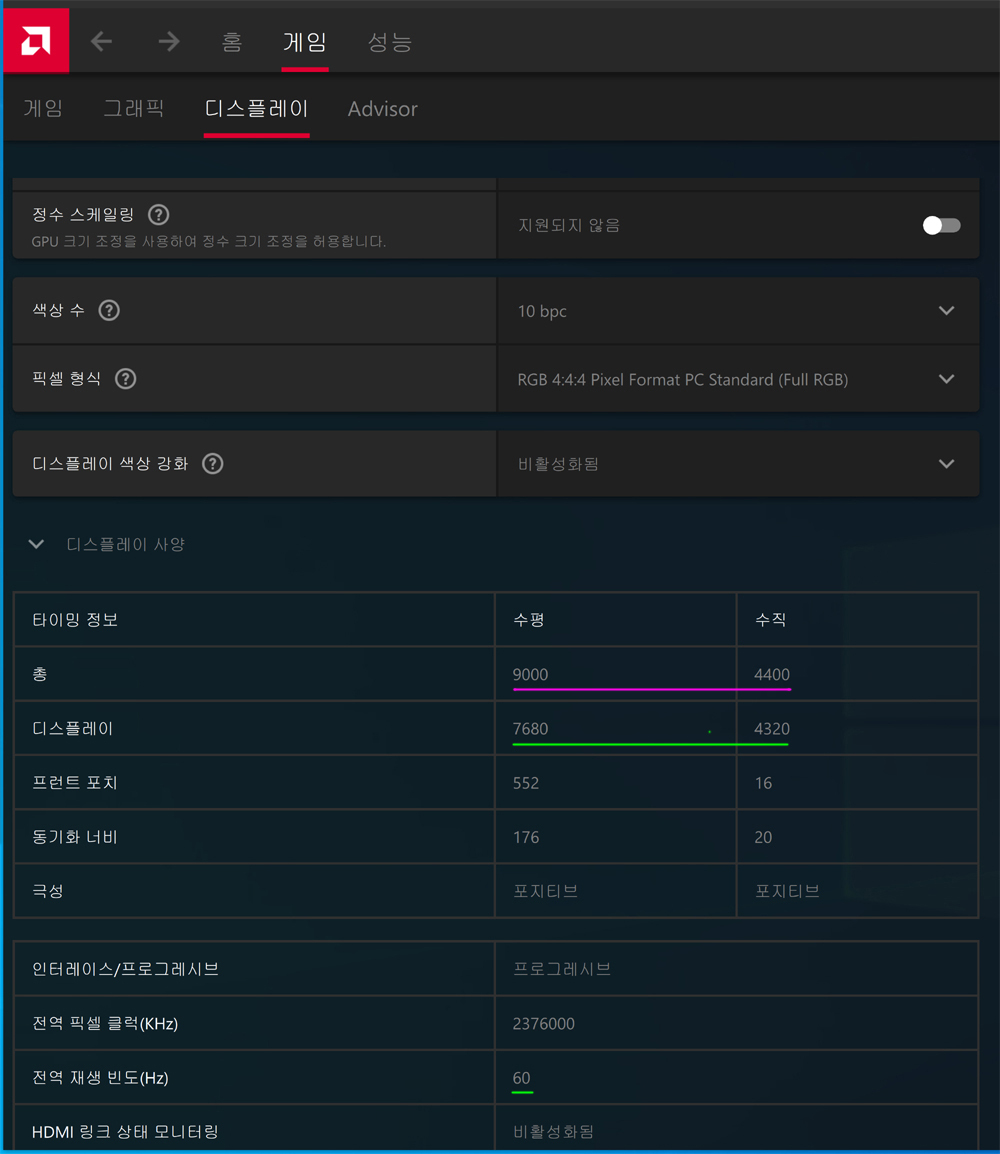

⑥창홍 75" 8K TV HDMI 2.1(CTA-861)로 8K 60Hz 연동
