[[발언]]HDTV-HDMI 5.1Ch 바이패스 어떤 의미가 있을까?

[이군배]

최근 카페에서 삼성 HDTV의 HDMI 5.1Ch 바이패스 미지원 때문에 리콜과 같은
서명운동까지 전개를 하였지만, 일부 회원님들께서 HDMI 5.1Ch 바이패스 문제에
대한 개념을 잘 이해하지 못하시는것 같고, 5.1Ch바이패스 문제가 삼성만의
문제가 아닌데, 특정회사에 대한 차별이라는 논란도 있고해서 삼성 제품 리콜
서명 운동은 중단을 하고, 대신 HDMI 5.1Ch 바이패스가 우리의 AV생활에 왜
필요한가를 먼저 홍보해 나가려고 합니다.
리콜 서명 운동에 참여하신 회원님들의 넓은 이해를 바라겠습니다.

최근 1~2년전부터 HDTV에 HDMI단자는 기본으로 내장이 되고 있습니다.
HDMI단자는 비디오 뿐만 아니라 오디오 까지 하나의 케이블로 전송을 할수 있기
때문에 가장 이상적이고, 현실적으로 AV기기를 연결 할수 있기 때문에 HDTV에서
HDMI단자 채택은 당연한 결과물이라 할수 있습니다.

만일 내가 HDMI단자를 내장한 HDTV에 올인원 홈씨어터(광 입력 1개)를 가지고
있고, HD디빅스플레이어, HTPC등을 가지고 있다고 예를 들어 본다면,
과연 나의 시스템 연결 구성은 어떻게 하면 제대로 구성 할수 있을까요?

물론 HTPC나 HD디빅스플레이어가 구형 DVI단자로 되어 있다면, 연결 구성은
아래 <그림2/3>처럼 다소 복잡하게 연결 해야 겠지만, 여기서는 최근에 출시된
제품(HDMI단자 내장)들로 예를 들어 보겠습니다.

먼저 아래 그림들을 참조해 보겠습니다.
<그림1>은 HDTV가 HDMI입력을 5.1Ch 바이패스를 지원했을때의 연결 구성 방법이고,
<그림2/3>은 미지원시 연결 구성 방법 예이다.

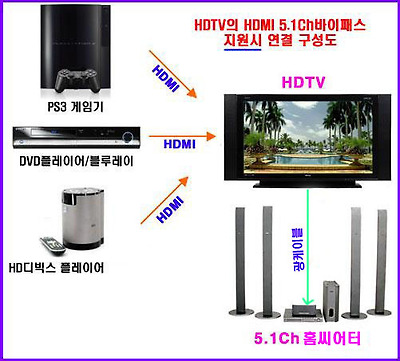

<그림1>HDTV의 HDMI단자가 5.1Ch 바이패스 지원시 시스템 구성 예

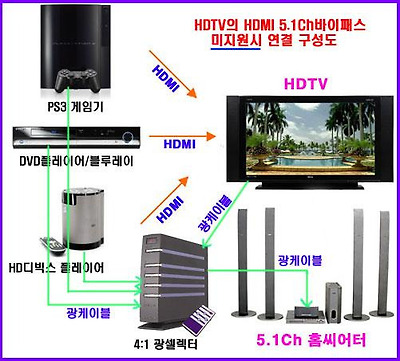

<그림2>HDTV의 HDMI단자가 5.1Ch 바이패스 미지원시 시스템 구성 예
          AV기기(PS3/HTPC등)가 DVI출력만 지원시 시스템 구성 예

회원님들께서 보시기에도 <그림1>과 <그림2>의 차이를 확연히 아실수 있을 것입니다.
<그림2>는 <그림1>에 비해 배선 연결은 물론 추가로 광셀렉터와 광케이블이 4개가 더
있어야 하는 상당히 복잡하고, 불편한 구조로 되어 있음을 알수 있을 것입니다.

이러한 복잡하고, 불편한 구조는 리시버 앰프 사용자의 경우도(<그림3> 참조) 비슷한데,
리시버 앰프가 있다면, 광셀렉터와 광케이블 하나는 없어도 되지만, 광입력이 4개 이상
되는 리시버 앰프가 있어야 하는데, 광 입력이 4개 이상인 리시버 앰프의 가격도 만만치가
않기 때문에 보편적인 가정에서 사용하기에는 다소 부담이 있는게 사실 입니다.

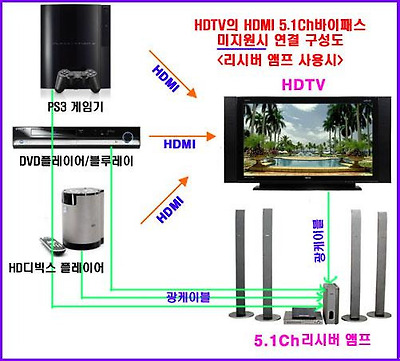

<그림3>HDTV의 HDMI 5.1Ch 바이패스 미지원시(리시버 사용시) 시스템 구성 예
          AV기기(PS3/HTPC등)가 DVI출력만 지원시 시스템 구성 예
참조 : *<그림2/3>은 가지고 계신 AV기기가 DVI출력만 지원시 구성할수 있는 시스템
            구성 방법이기도 합니다.
          *광 입력이 여러개 있는 리시버 앰프를 사용하시는 분들도 <그림1>처럼 연결
           사용해도 아주 편리하고 좋습니다

결국 <그림2/3> 두가지의 경우는 다소 AV상식이 있어야 사용이 익숙할수 있기 때문에
A/V에 관심이 있는 분들이 주로 사용한다고 보시면 될것 같습니다.

하지만, 대부분의 홈씨어터 사용자는 일반 50만원 전후대의 광입력이 하나밖에 없는
올인원 홈씨어터 사용자가 대부분입니다. 그러한 대부분의 사람들에게 <그림1>과 같은
구성 방법이 효율성, 편리성에서 최상의 연결 구성 방법이기 때문에, 일부 HDTV가
HDMI 5.1Ch바이패가 지원이 안된다면, 초보자들은 다소의 불편함은 물론 HDTV와
홈씨어터를 제대로 활용 할수 없기 때문에, HDTV의 HDMI단자를 통한 5.1Ch 바이패스는
꼭! 필요한 기능이라고 보여 집니다.

참고로 국내에 출시된 HDTV중 50%정도는 HDTV의 HDMI단자가 5.1Ch바이패스를
지원하지 못하는것 같습니다. 확인된 제품만 열거 합니다.
*5.1Ch바이패스 미지원 제품 : 삼성, 소니 전제품
                 현대아이티/쿠메스/제노스/XSTIM(동일보드 사용) 신형 Full HD LCD TV
*5.1Ch바이패스 지원 제품 : LG, 대우 전제품
                 TVISTA(컴파스), 브릭스/쿠메스/XSTIM(동일보드 사용) 구형 Full HD LCD TV
*그외 다른 회사 제품은 확인을 해보질 못했습니다.

참조>용어 정리
HDMI : High Definition Multimedia Interface의 약자이다.
           비압축 방식의 디지털 비디오/오디오 인터페이스 규격의 하나이다.
           압축되지 않은 고화질 비디오와 다채널 오디오를 단일 디지털 인터페이스로
           연결해 선명한 영상과 음향을 지원하는 것이 특징이다.
           최근에는 게임기와 PC에도 빠르게 채택되고 있다.
바이패스 : 원신호가 들어오면, 그 신호를 그대로 보내주는것.
올인원 홈씨어터 : 보통 DVD플레이어와 5.1Ch앰프가 함께 내장되고, 5.1Ch을
                           입력 받을수 있는 광입력 단자가 1개 내외가 대부분.
리시버 앰프 : 보통은 2개이상의 광입력 단자를 가졌고, 올인원 홈씨어터보다
                    음향을 좋게 처리해 준다. AV를 조금 아는 분들이 좀더 나은
                    음질을 감상할 목적으로 주로 사용.

[노규홍]

삼성은 HDMi Ver 1.3 채용을 선전하던데.. 바이패스를 지원하지 않으면 전혀 의미 없는 기능이군요.. 어짜피 TV에서 차세대 사운드를 지원하는것도 아닐테구. 정말 눈가리구 아웅입니다.. 정작 바이패스를 지원하는 LG는 1.3 Version을 지원하는지 명확히 표시하지 않구.. 에궁

[이군배]

LG제품은 HDMI Ver 1.2 이하 입니다.

[백장진(메니아 디지털)]

삼성 보르도 2007년형 바이패스 펌웨어로 가능한가요?? 아니면 보드를 교체해야 되나요?

[이군배]

삼성 전제품은 HDMI 5.1Ch 바이패스가 안된다고 합니다. 아마도 2008년형 모델부터 적용 되지 않을까 생각 됩니다.

[민풍기(penny)]

결국 여기서 이해하게 되었네요^^ 감사합니다. 블로그에 좀 퍼갈께요^^
