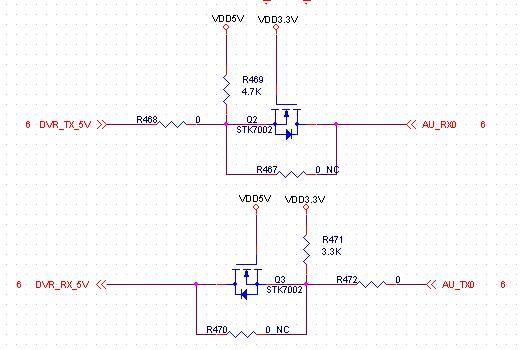

UART level을 3V에서 5V로 변환하는데 다음과 같이 구성했습니다.
어떻게 이렇게 하면 동작이 되는지 궁금합니다. FET원리를 정확히 몰라서요...
초보입니다. 알려주세요
다음검색
댓글
댓글 리스트-
작성자돈벼락 작성자 본인 여부 작성자 작성시간 09.06.09 조금 이해가 안되는데, 이게 레벨을 바꾸는 회로인데 풀업회로에 따라 레벨이 바뀐다는 말씀이신데... 좀 이해가 안됩니다. gate전압과 관련이 있을 것 같은데요...
-
작성자순정 작성시간 09.06.19 이해가 안대는게요 게이트전압이 H 일때 D와 S가 턴온되어 도통하는거로 보여지는데요 이경우 턴온되면 우측의 5V 가 출력 3.3V 측으로 흘러가지 않을까요?? 잘못된 회로 같은데요...
-
작성자웅똘이 작성시간 09.06.22 늦었지만... 위의 회로는 레벨 쉬프트 맞습니다. dvr-rx-5v단은 io 전압이 5v인 rx칩인가 보네요.. 반대로 au-txo는 3.3에서 사용하는 또다른 칩이구요. dvr-rx-5v단은 5v로 동작하고 반대가 3.3v이므로 두 선을 그냥 연결하면 3.3v 칩이 다이하겠죠.. fet의 게이트단에 "h" 신호를 주면 fet가 턴온이 되어 각각 5v와 3.3v에 영향을 주지 않고 동작하는데 무리가 없습니다. 전압 레벨이 다른 두칩을 연결할때 사용합니다. tr을 써도 상관없고.. fet를 써도 상관없습니다. 이상 허접 하드웨어답변입니다.
-
작성자천변만화 작성시간 09.06.23 Gate가 어디이고 Source가 어디이고 Drain이 어디란 말인가..^^ 아그들 다리를 찾아 주세요.
-
작성자전하 작성시간 09.06.26 하하하... fet 모양 보고 알지요... 한가지 걱정되는건... 3.3v가 턴온됐을때 5v 영향이 없을까요?
