식기세척기 DWA-7302B 급수호스 내경
동양매직(SK매직) 식기세척기 E3 에러는 주로 배수 불량 [1, 2]을 의미하며, 배수 호스 막힘, 꺾임, 또는 배수 펌프 이물질 끼임이 원인입니다. 전원을 끄고 30초 후 재가동하거나, 싱크대 아래 배수관과 기기 내부 거름망을 청소하여 해결할 수 있습니다. [1, 2, 3, 4]
1. E3 에러 주요 원인 및 조치 사항
- 배수 호스 점검: 호스가 꺾여 있거나 눌려 있는지 확인합니다.
- 거름망/배수구 청소: 식기세척기 내부 바닥의 거름망을 분리하여 음식물 찌꺼기를 제거합니다.
- 전원 리셋: 전원 코드를 뽑고 30초~1분 후 다시 연결하여 에러가 해제되는지 확인합니다. [1, 2, 3]
이 영상에서 배수 문제를 해결하는 방법을 확인하실 수 있습니다:
1:12
[SKmagic]배수가 안되나요?
SK매직
YouTube · 2021. 2. 17.
2. 분해 및 내부 점검 (자가 조치)
배수 펌프 확인: 내부 거름망을 제거한 후, 배수구 안쪽에 이물질(유리 조각, 뼈 등)이 펌프 날개에 걸려 있는지 확인하고 제거합니다.
누수 센서 작동: 바닥으로 물이 흘러넘쳐 센서가 작동한 경우, 기기를 살짝 눕혀 내부 물을 빼내야 할 수 있습니다. [1, 2]
3. 지속적인 E3 에러 발생 시
주의: 분해 전 반드시 전원 플러그를 뽑아 안전을 확보하세요
매직 식기세척기 F3 (누수) 에러코드 문제해결방법 출처drkimfixnsolve.tistory.com-243 [김선생

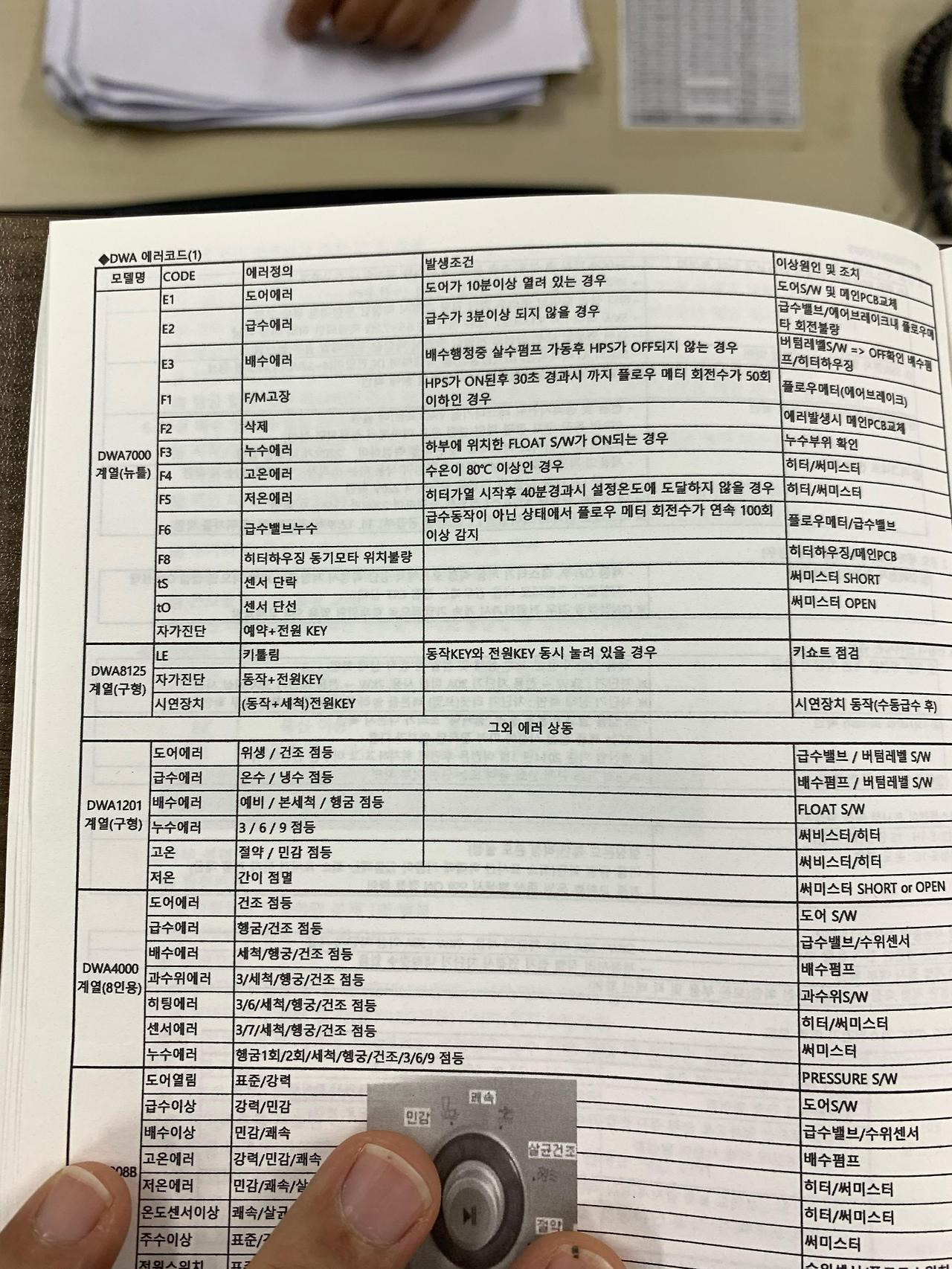

E3에러 발생조건: 배수행정중 살수펌프 가동후 HPS가 off되지 않는 경우의 원인: 버텀레벨 스위치 -> off확인 배수펌프/ 히터하우징
--------이하 by AI --------------
HPS vs 버텀레벨 스위치 비교
구분HPS (High Pressure Switch)버텀레벨 스위치 (Bottom Level Switch)원어역할동작 조건주요 기능관련 에러점검 포인트
| High Pressure Switch( 압력 센서) | Bottom Level Switch( 수위 센서) |
| 세척펌프 작동 시 수압 감지 | 세척조 내부의 최저 수위 감지 |
| 압력이 일정 이상이면 ON, 압력이 떨어지면 OFF | 물이 남아 있으면 ON, 물이 완전히 빠지면 OFF |
| 살수펌프 및 세척 행정 제어 | 배수 행정 완료 여부 확인 |
| E3 에러 (압력 떨어지지 않아 HPS가 Off되지 않을 때) | 배수 불량 에러 (물이 남아 스위치가 계속 ON 상태일 때) |
| 센서 접점 불량, 배관 막힘, 제어부 신호 오류 | 이물질/물때로 인한 감지 불량, 배수펌프 이상, 배선 문제 |
👉 정리하면, HPS는 압력 센서, 버텀레벨 스위치는 수위 센서로 각각 다른 조건을 감지하여 식기세척기의 세척·배수 과정을 정상적으로 제어합니다.
혹시 원하시면, 제가 E3 에러 발생 시 HPS와 버텀레벨 스위치 점검 순서를 단계별로 체크리스트 형태로 만들어 드릴까요?
이하 오류 플로우차트
[배수 행정 시작]
↓
[살수펌프 가동]
↓
[HPS (High Pressure Switch) 상태 확인]
├─ 정상: ON → 다음 단계 진행
└─ 비정상: OFF 유지 → 에러 발생
↓
[HPS ON 후 30초 경과]
↓
[플로우 메터 회전수 확인]
├─ 50회 초과 → 정상 세척수 순환
└─ 50회 이하 → 유량 부족 → E3 에러 발생
↓
[배수 완료 시점]
↓
[HPS OFF 여부 확인]
├─ 정상: OFF → 행정 종료
└─ 비정상: 계속 ON → E3 에러 발생
HPS와 버텀레벨 스위치의 차이를 표로 정리해 드릴게요.
📊 HPS vs 버텀레벨 스위치 비교
구분HPS (High Pressure Switch)버텀레벨 스위치 (Bottom Level Switch)원어역할동작 조건주요 기능관련 에러점검 포인트
| High Pressure Switch | Bottom Level Switch |
| 세척펌프 작동 시 수압 감지 | 세척조 내부의 최저 수위 감지 |
| 압력이 일정 이상이면 ON, 압력이 떨어지면 OFF | 물이 남아 있으면 ON, 물이 완전히 빠지면 OFF |
| 살수펌프 및 세척 행정 제어 | 배수 행정 완료 여부 확인 |
| E3 에러 (압력 떨어지지 않아 HPS가 Off되지 않을 때) | 배수 불량 에러 (물이 남아 스위치가 계속 ON 상태일 때) |
| 센서 접점 불량, 배관 막힘, 제어부 신호 오류 | 이물질/물때로 인한 감지 불량, 배수펌프 이상, 배선 문제 |
