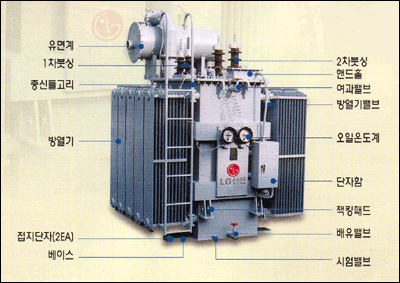

**유입변압기 관리.**
절연유는 1년에 1회는 검사를 실시하여 산가가 0.2mg koh/g이하
절연내력 30kV이상,수분이 30 ppm이하인지 확인이 필요하며 만일 관리치를 벗어나면
변압기에 이상이 발생될 수 있는 바 절연유의 정제나 교환이 이루어져야 합니다.
운전중 이상소음이 발생하는 경우에는 일일점검을 하여 변동 추이를 파악하여야 하며,
점검 사항은 1차 변압기 정격전압의 탭위치 및 수전전압을 체크하여 변압기 정격전압보다
높은 전압이 변압기에 인가되면 소음이 커지므로 정상상태이며, 불규칙 음이나 갑자기
소음이 증가하는 경우에는 제조사로 문의바랍니다.
흡습호흡기의 실리카겔은 2/3변색시 교체하여야 하며
호흡기 아래에 위치된 컵에 는 적색선으로 마킹된 부분까지 절연유가 채워져야 합니다.
변압기 절연유의 열화 방지를 위한 습기제거 장치로서 흡습제와 절연유가 주입되는 2개의
용기로 이루어져 있습니다.
변압기 운반도중 절연유가 넘치는 것을 방지하기 위하여 호흡기와 후렌지(Flange) 사이에
고무패킹으로 막은 상태에서 출하합니다.
호흡기 하부에 부착된 용기는 호흡기 외부공기와 직접적인 접촉을 막아주기 위한 용기로,
표시된 눈금(용기의 2/3정도)까지 절연유를 채워 관리되어져야 한다.
*고무파킹은 설치후 제거*
변압기 내부에는 절연유가 가득히 들어있지않고 조금 공기층이 위부분에 있습니다.
여름이 되어 변압기 내부압이 급격히 팽창하게 되면 내부에 있는 공기는 호흡기에 있는
절연유를 공기방울 지나가듯 순간적으로 지나갑니다.
반대로 겨울이 되면 변압기 내부가 수축하는데 급격히 수축시 외부공기가 호흡기를 통해
지나갑니다. 물론 실리카겔이 습기는잡아주고. 건조한 공기만 내부로 ...
평소에는 외부공기를 막기위해 오일을 쓰고. 오일의 또다른 기능은 실리카겔이 잡은 습기가
많아져서 물방울이 되면 물위로 기름이뜨듯 오일 아래로 물이 내려가게 만드는 기능이랍니다.
1.변압기 온도는 주위온도를 뺀 50℃까지 사용 가능 하지만, 주위온도가 30℃일 경우에는
80℃까지 사용 하지는 않습니다.
유 온 : 온도계 법
권선온도 : 사용 중 변압기의 자항을 체크하여야 하지만 검사할 방법이 없음
(휴전시 검사, 공사 입고 시험)中 택일
※권선온도는 유온 보다 약 10℃ 높다고 보시면 됩니다.
보통 정상적인 온도계법 온도는 주위 온도 포함 60℃(주위온도 30℃인 경우)가 넘지 않는 것이
최적 온도 입니다.(동아전기)
2.통상 허용 온도는 섭씨 65도이하이며 75도이상이면 경보, 95도 이상이면 트립되도록
규정하고 있습니다.
첫번째 : 현재의 온도입니다.
두번째 : peak 온도 입니다. (첫번째 온도계가 peak 까지 밀고 올라 갑니다) Reset은 수동으로...
세번째 : alarm/trip 온도 입니다. (첫번째 온도계가 세번째 까지 올라오면 접점 동작 합니다)
변압기 온도 측정 방법[한국전기안전공사 2005.04. 기술진단 730-58]
1) 변압기 온도계 60℃, 주위온도 25℃일 경우 (60-25)*1.1=38.5℃
50 > 38.5℃ 이므로 (적합)
2) 변압기 온도계 70℃, 주위온도 20℃일 경우 (70-20)*1.1=55℃
50 > 55℃ 이므로 (검토 후 요주의)
