토요일에 후방카메라를 장착했습니다.

이제 운전이 5년차에 접어들었는데도, 좀 좁은틈새에 주차를 할때면 내려서 뒷차와의 범퍼 간격을 몇번씩 확인하곤 합니다.

불편하기도 하고, 비오는날은 더더욱 내리기도 싫고 측면썬팅이 되어 있는 터라 윈도우 내리면 옆으로 비새어 들어오고....

후방카메라 사놓고 숙성만 시키다가 얼마전 후진 주차하다 조수석 쪽에 뒤어나온 돌을 못보고 막 들이 대다가 범퍼에 흠집이 조금 났습니다. ㅡ,.ㅡ;;;

소잃고 외양간 고치는 꼴이 되었지만, 여친님께서 파자마파티 간사이 여유 시간이 되어 후방카메라를 달아보았습니다.

원래는 '트렁크 주름관 내부로 배선 통과시키기'편이 후방카메라 장착과정중 일부였는데, 후방카메라 안에 포함해서 묻히기 보다는 따로 빼놓으면 검색에 노출이 쉬워지고 다른 회원님들께 도움이 될만한 부분이라 생각되어 따로 분리해서 올립니다.

그덕에 사진이 몇장 없습니다. ㅎㅎㅎ

그리고 슈마와 스펙트라윙은 닮은듯 하면서도 닮지않은 부분이 있어 대체적인 작업 방법이나 흐름등 공감할 수 있는 부분만 올리고, 몇몇 사진은 제가 저희 카페에서 적은 부분에서 누락되었습니다. (트렁크등 탈거 방법, 후진등 배선 색상 등등)

그래봐야 2~3장 정도 빠졌지만, 행여나 스윙엔 대충올리는게 아니냐고 서운해 하실까 하는 괜한 제 조바심에 적어봅니다. ^^;;;

제 친구가 스윙을 타고 있는 관계로 종종 친구차에 작업해줄 일이 생기면 작업 과정을 찍어 혹시나 다른 회원님들께 도움이 될까 싶어 자료를 올려드립니다.

이때 슈마에도 같이 적용이 될 수 있다면, 당연히 슈마 카페에도 똑같이 올리거나, 스크랩 해갑니다.

하지만 슈마에 적용될 수 없다면 슈마에 공통적으로 적용될 수 있는 작업사진 일부분과 완성사진 정도만 올리게 됩니다.

역시나 제가 슘동에서 작성하여 스윙동에 올려드리는 자료들도 똑같은 맥락으로 올려드립니다.

이번 자료가 그런 부분입니다.

차이점은 슈마엔 트렁크등이 있고, 스펙트라윙엔 트렁크 등이 없는 부분입니다.

저는 번호판쪽이 아니라 트렁크등에 후방카메라를 설치할 예정입니다.

주름관으로 배선을 통과시켜야 하지만 RCA단자가 너무커서 주름관을 통과하지 못하기 때문에 배선을 끊었습니다.

후방 카메라쪽에 연결된 배선을 트렁크 → 주름관 → C필러 내부로 배선을 통과시켜 빼냅니다.

(트렁크 주름관 내부로 배선 통과시키기편 참조)

배선을 끊으면 겉으로 지나가는 배선 사이에 다시 흰색의 배선이 하나 더 있습니다.

서로 쇼트나지 않게 서로의 배선을 각각 결선해 줍니다.

여담 이지만, 결선후 테스트 과정에서 카메라가 작동이 안되고 결선된 부분에 열이 많이나서 만져보니 절연처리를 제대로 안해서 서로 닿아있더군요....

첨엔 끊지 않아야 할 배선을 괜히 끊었나 싶기도 하고 후방 카메라 다시 사야 되는건 아닌지 걱정했습니다. ^^;;;

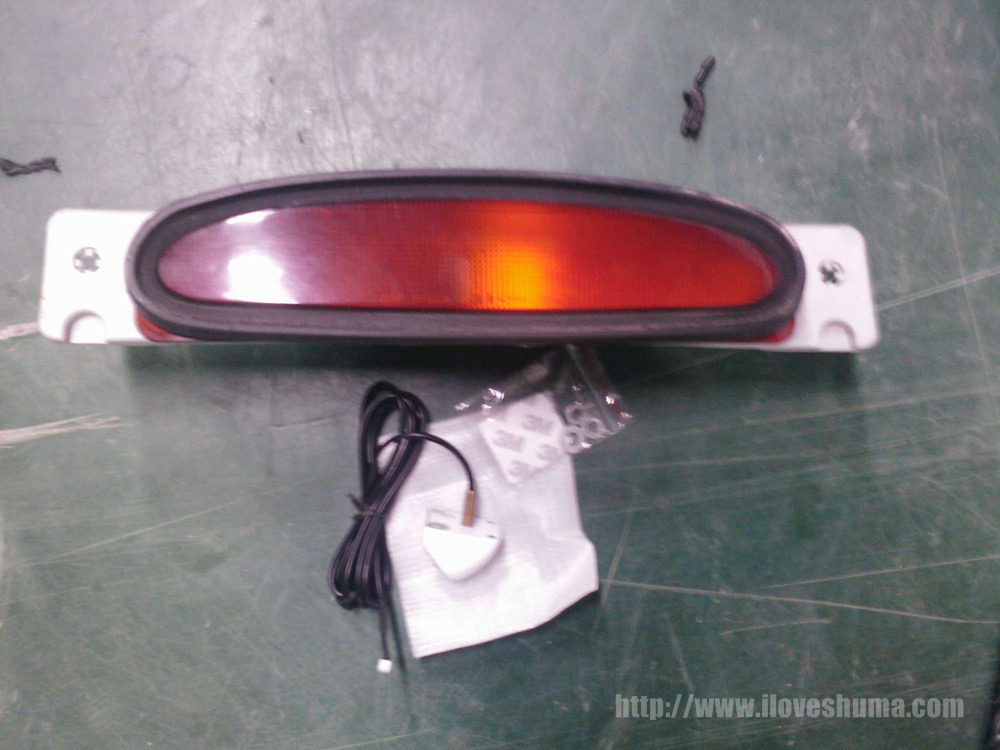

분리된 트렁크등과 장착할 후방 카메라 입니다.

트렁크등이 트렁크의 높은 지점인데다 가운데에 위치하고 있고, 트렁크에 구멍을 뚫기보다는 트렁크등에 뚫어놓으면 나중에라도 후방카메라를 제거할 일이 생기면 트렁크등만 따로 구입해서 바꿔주면 되기때문에, 트렁크등에 창착 하는것으로 결정했습니다.

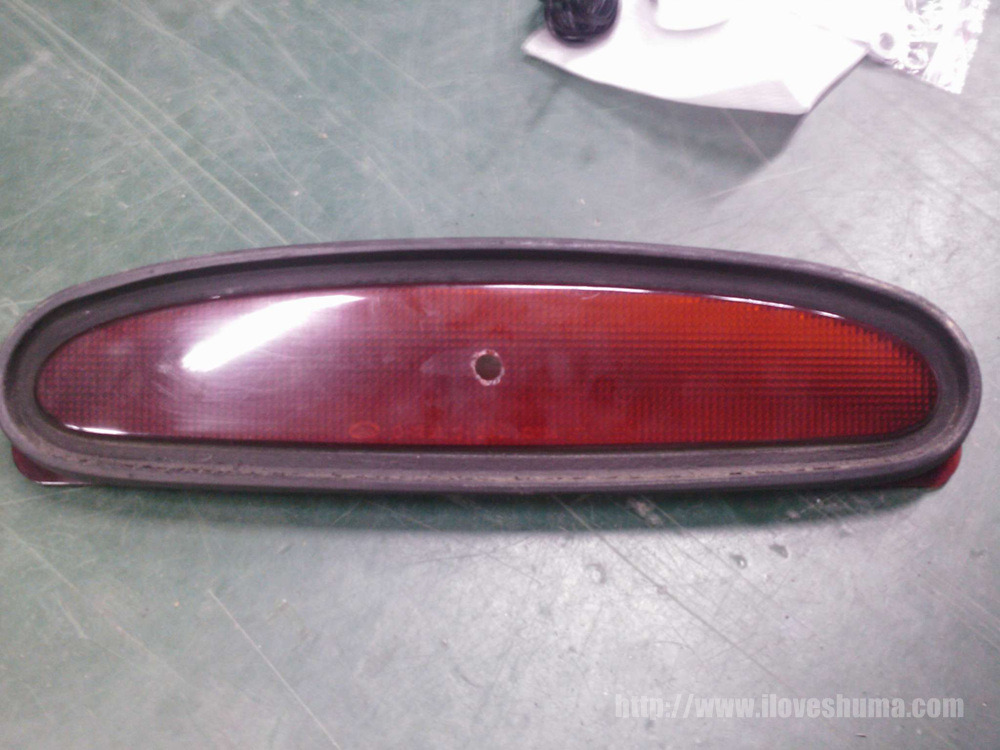

Φ6의 홀이 필요하지만, 저는 Φ7로 여유있게 뚫었습니다.

후방 카메라로 가는 후진선을 결선합니다.

저는 '트렁크 주름관 내부러 배선 통과시키기'편에서 리어와이퍼 배선과 함께 후진선(+)을 같이 통과시켜 두었습니다.

그 배선과 후방 카메라에서 제공되는 붉은선을 서로 결선하고, -는 리어와이퍼쪽에 접지 하였습니다.

남은 배선은 잘 처리해 둡니다.

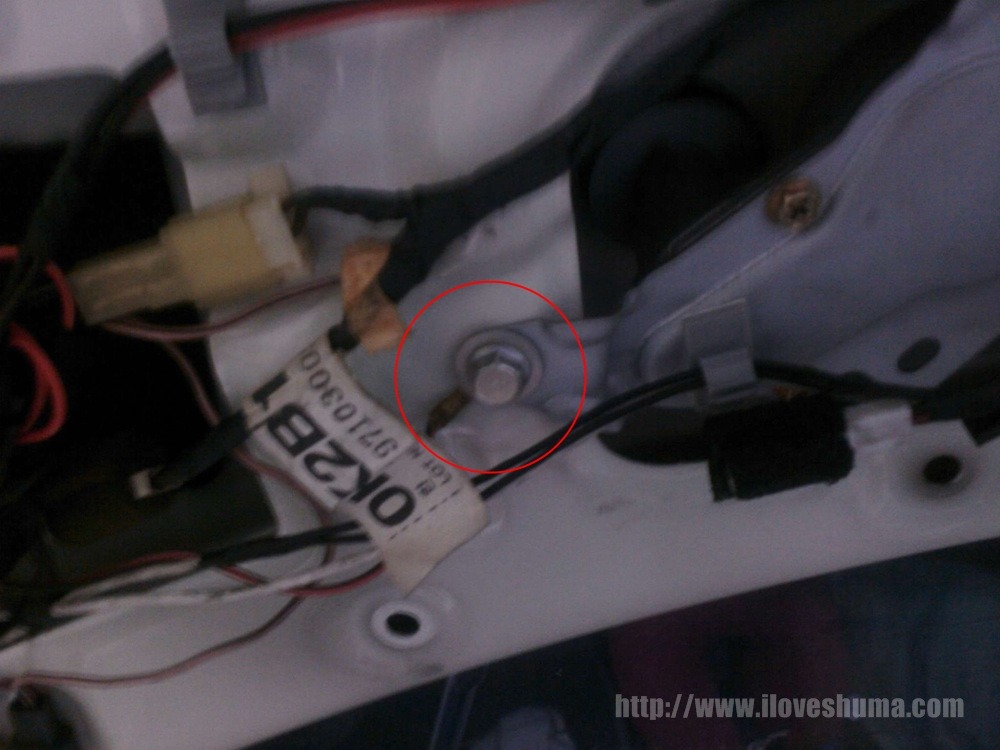

후방카메라의 -선은 위와같이 리어와이퍼 자리에 접지 처리해 두었습니다.

후방카메라의 +선은 후진등의 +배선과 결선합니다.

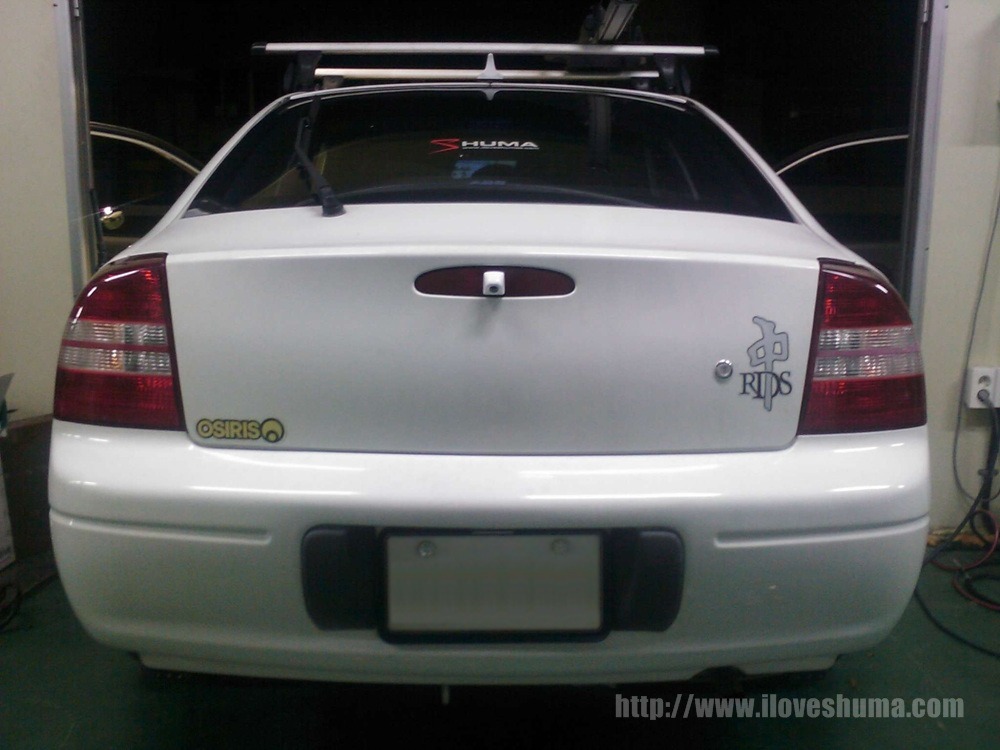

후방 카메라 장착후 모습

트렁크등 중간에 카메라가 있어서 좀 어색합니다. ^^;;;

순정틱해 보이지도 않구요 ㅠ,.ㅠ

붉은색으로 칠하면 좀 괜찮을듯 합니다. ㅎㅎㅎ

브레이크를 밟아보니 후방 카메라가 가려서 트렁크등쪽은 좀 어색하네요....

다음번에 트렁크 내장재 제거할일 있으면 트렁크등쪽 벌브는 제거해야 겠습니다.

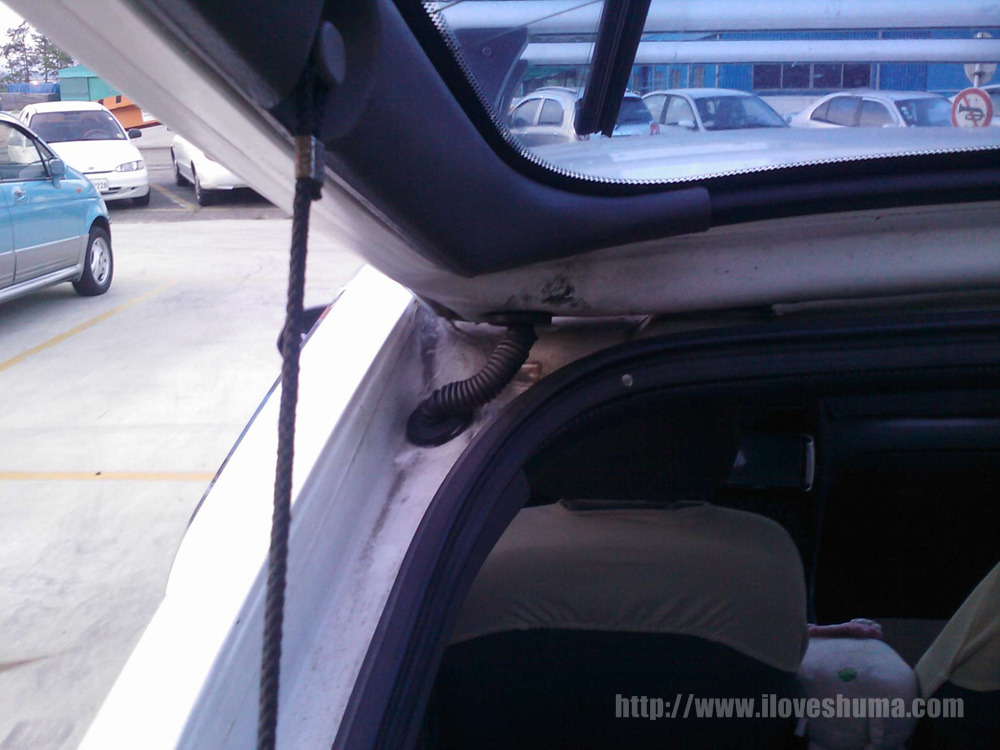

배선을 주름관 내부로 통과시켜 깔끔합니다.

주름관 내부로 배선을 통과시키기 않았다면, 리어와이퍼 배선 2가닥, 후방 카메라 후진등+배선 1가닥,

후방 카메라 영상 신호선 1가닥 총 4가닥의 배선이 지나갈뻔 했습니다.

마지막으로 통과시킨 후방 카메라 영상 신호선은 굵은데다 이미 주름관 내부에 배선이 많이 있는터라 통과시키는게 힘들었습니다.

- 작동 동영상 -

트렁크 끝라인이 보여서 앞으론 좁은곳에 주차할때 일일이 뒷차와의 범퍼간격을 확인하기위해 차에 들락날락하며 확인할 일은 없어질것 같습니다. ㅋㅋㅋ

카메라가 대각선으로 바라보는 터라 화면상으론 곧 닿을것 처럼 보여도 15cm정도의 여유는 보이더군요...

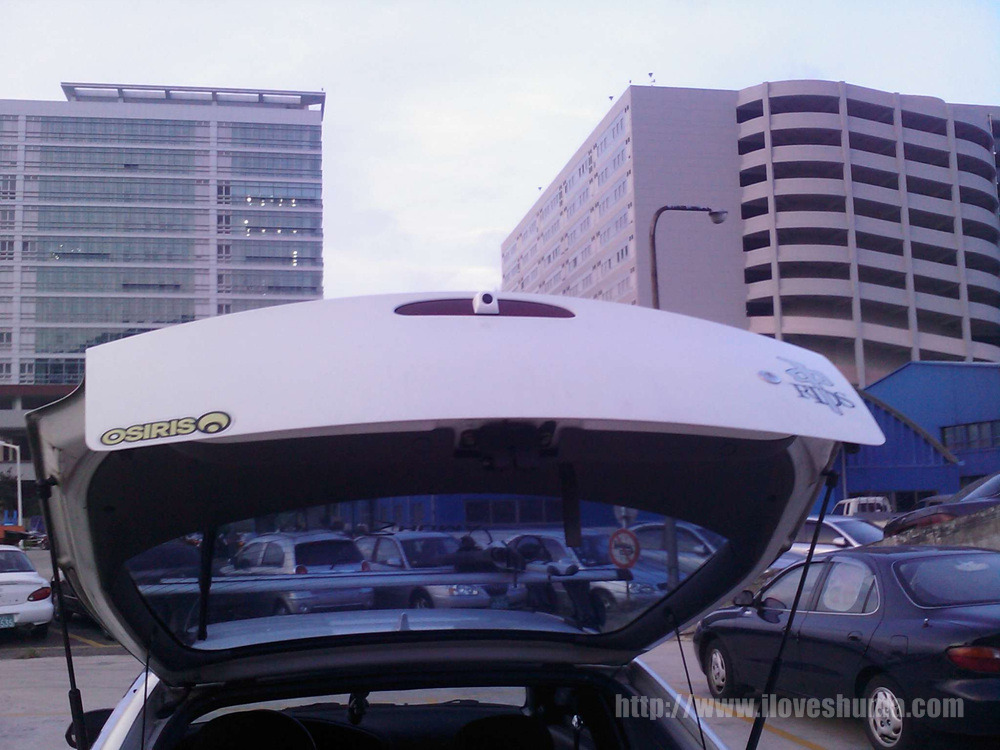

이렇게 트렁크를 들어올리면 잠망경(?) 용도로도 사용이 가능할듯 싶습니다. ㅋㅋㅋ

- 잠망경(?) 동영상 -

- Fin. -
