산지전용통합정보시스템 운영규정 일부개정 - 2025년 3월 1일 시행
민원포털_공간정보_매뉴얼 첨부파일 참조
KTOOL 버전 : 2025-03-13.14 (수정 )
◆ 사용방법 ◆

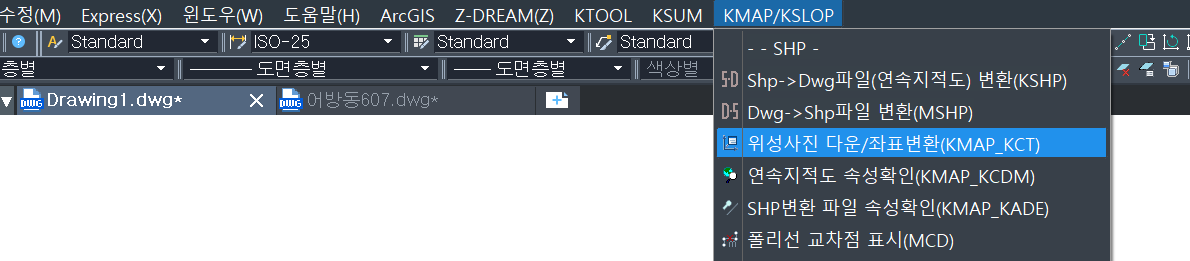

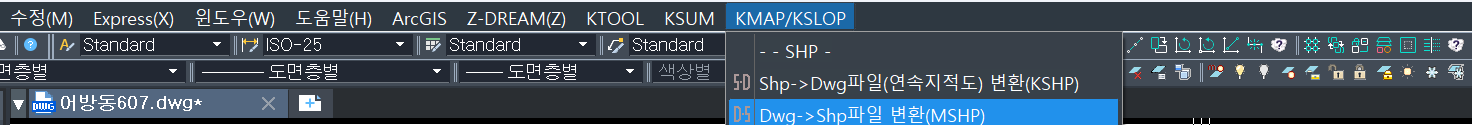

KTOOL >> KMAP/KSLOP >> Dwg->Shp파일변환(MSHP)

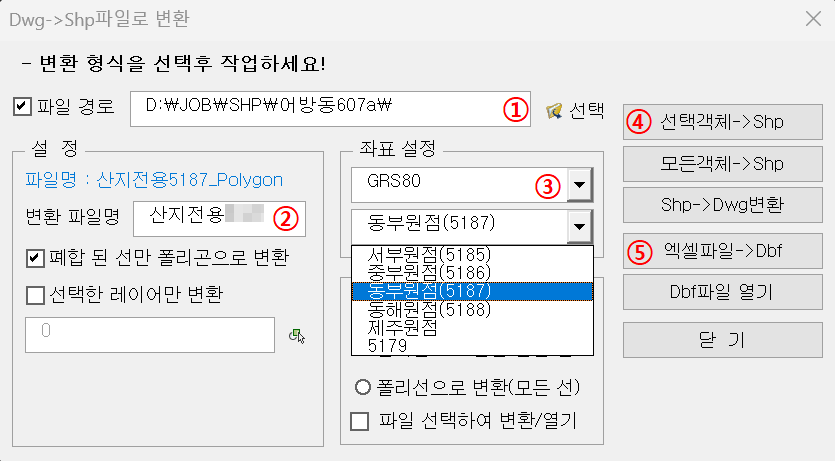

1. shp 파일 생성하기
① 파일 경로 선택 : 파일생성 위치
② 파일명 작성 : 공백, 특수문자 제외
③ 좌표 설정 : GRS80만 설정가능 (BESSEL미지원)
④ 선택객체 -> Shp : 캐드화면에서 산지전용 폴리선 선택
shp , shx , prj 3개파일 생성 / dbf파일 별도 작성
⑤ 엑셀파일 -> Dbf

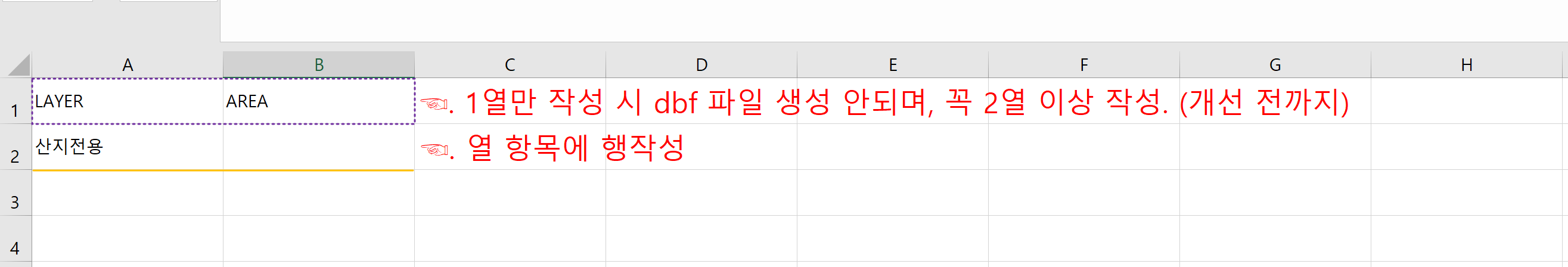

샘플로된 엑셀파일이나 빈엑셀 창에서 A열, B열 최소 2열 이상 작성
< 작성방법 아래 참조 / 첨부파일 dbf_data.xls >
※ 엑셀을 띄워 놓은 상태에서 Dbf 변환, 위 셀과 같이 기입하거나 샘플창 불러오기

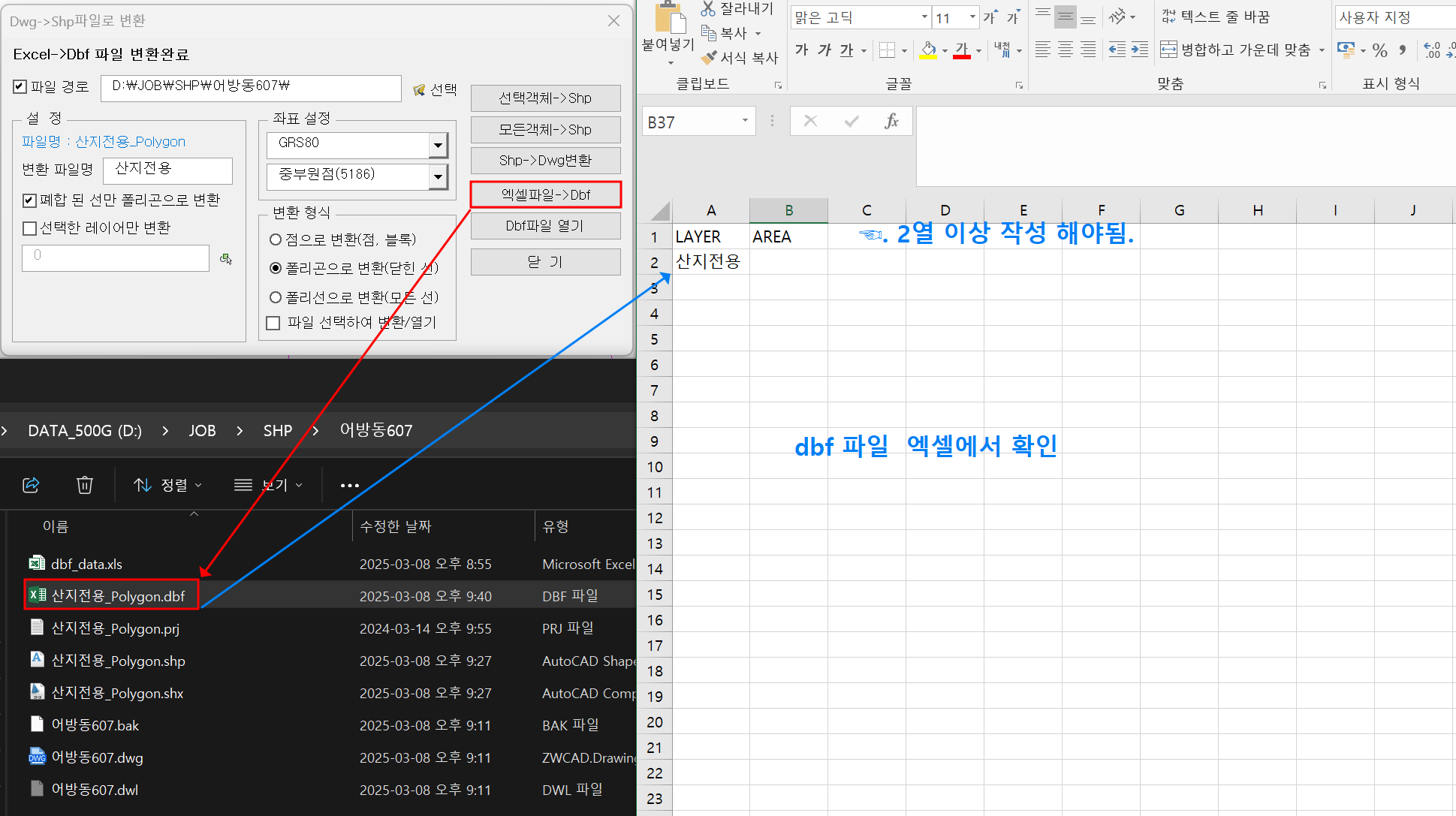

▷ ▷ ▷ dbf 파일 생성 (엑셀에서 확인) ▷ ▷ ▷
2. ZIP 파일로 압축
( 산지전용.shp , 산지전용.shx , 산지전용.dbf , 산지전용.prj ) >>>> 산지전용.ZIP
3. 파일등록 및 확인방법
▶ 산e랑에서 ....https://fcis.forest.go.kr/
====================================================
- 이하 참고 사항 -
====================================================
▶ 임상도( 산림공간정보서비스) https://map.forest.go.kr/
- 산림공간정보서비스 : 지적도 및 산지전용 구역선은 GRS80 중부원점 사용 또는 중부(EPSG:5186)로 좌표 이동
-------------------------------------------------------------
◆ 좌표계 변환 ◆

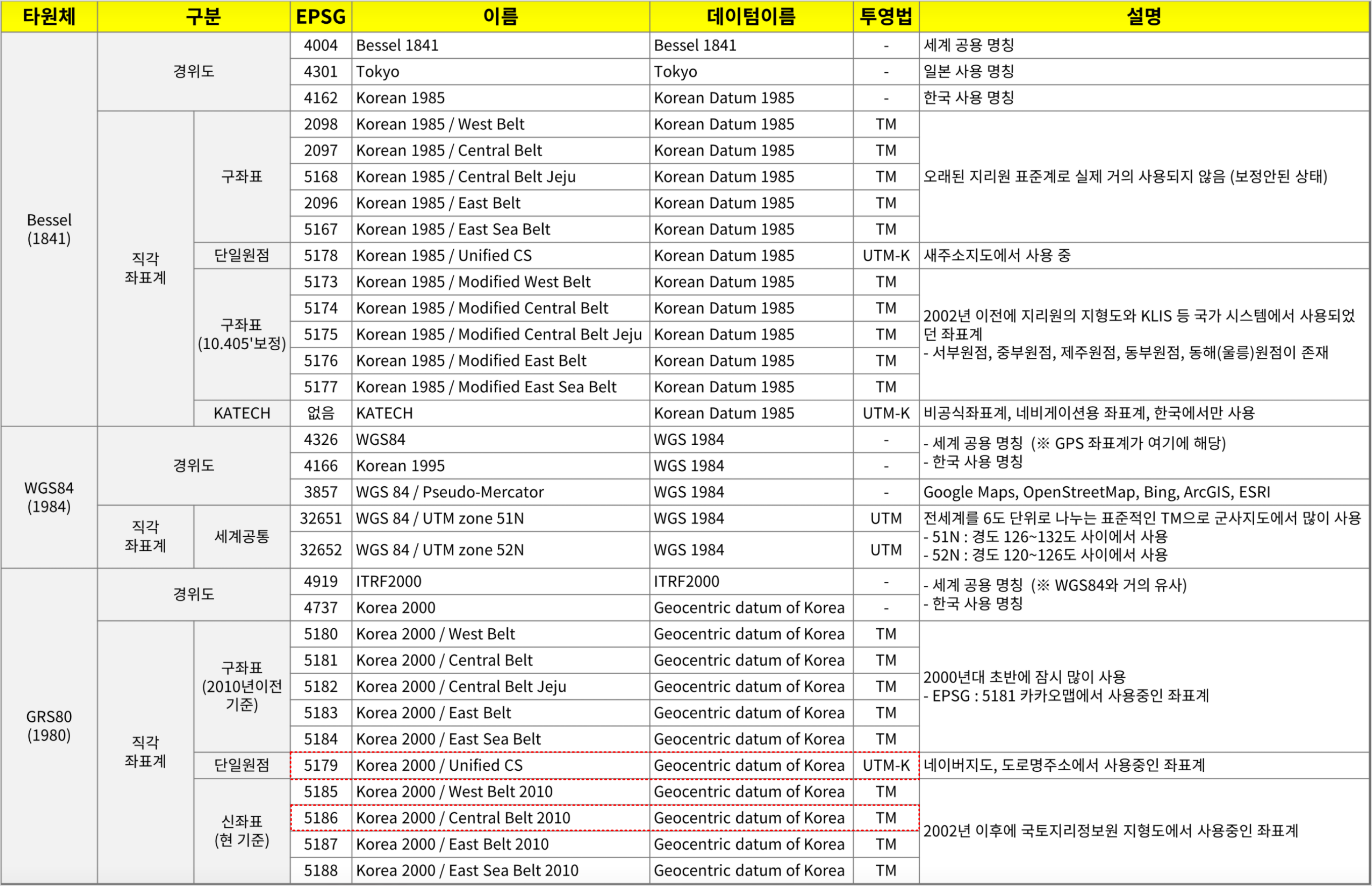

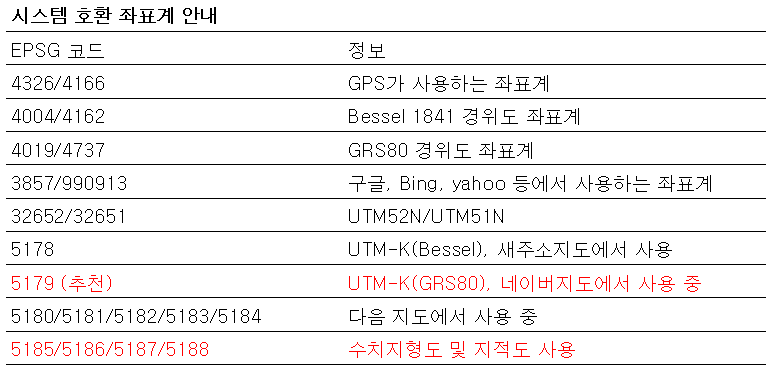

1. 좌표계 안내
산e랑 - 산지전용통합정보시스템 지원 좌표계

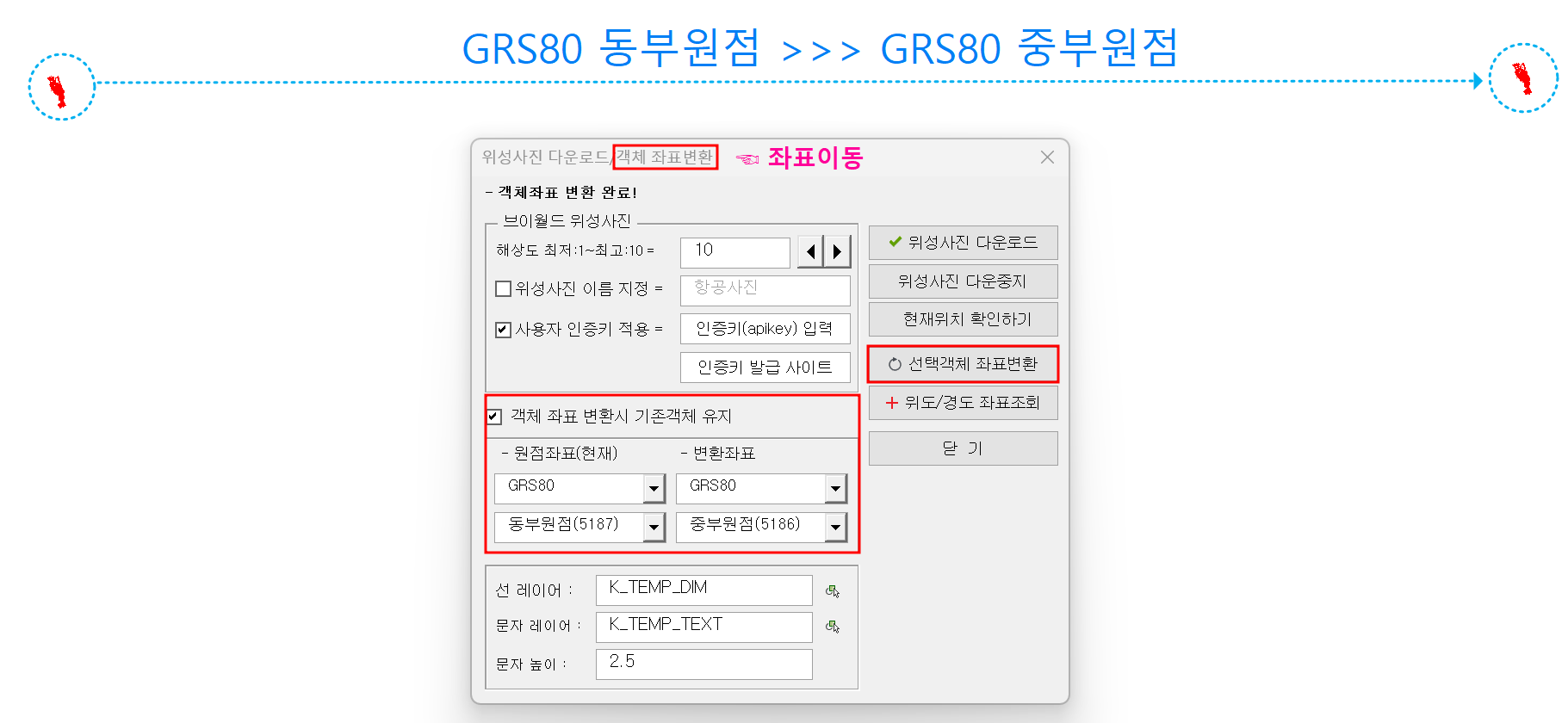

2. 좌표변경 (캐드에서 선택 후 좌표 이동)
- 브이월드 지적도 GRS80 중부 , Bessel 중부 / 수치지형도 GRS80 중부, 동부, 서부
- GRS80 UTM-K 좌표변환 가능
3. 임상도에 ZIP파일 자동확인 (미지원)
- 산림공간정보서비스 ( https://map.forest.go.kr/ )
◆ 용어 설명 ◆
Shape file (GIS)는 ESRI sw 개발사
shp : 지리적인 객체의 모양을 표현하기 위한 점, 선, 면의 도형정보 파일 (벡터형식)
shx : 지리적인 객체의 빠른 검색을 위한 색인(index) 파일 (도형의 위치, 방향정보)
dbf : 속성값을 가진 데이터베이스 파일
prj : 좌표계 정보 파일
-------------------------------------------------------------
[GRS80 중부원점 : 5186]
PROJCS["Korea_2000_Korea_Central_Belt_2010",
GEOGCS["GCS_Korea_2000",
DATUM["D_Korea_2000",
SPHEROID["GRS_1980",6378137.0,298.257222101]],
PRIMEM["Greenwich",0.0],
UNIT["Degree",0.0174532925199433]],
PROJECTION["Transverse_Mercator"],
PARAMETER["False_Easting",200000.0],
PARAMETER["False_Northing",600000.0],
PARAMETER["Central_Meridian",127.0],
PARAMETER["Scale_Factor",1.0],
PARAMETER["Latitude_Of_Origin",38.0],
UNIT["Meter",1.0]]
[Besse 중부원점 : 5174]
PROJCS["Korean_1985_Modified_Korea_Central_Belt",
GEOGCS["GCS_Korean_Datum_1985",
DATUM["D_Korean_Datum_1985",
SPHEROID["Bessel_1841",6377397.155,299.1528128]],
PRIMEM["Greenwich",0.0],
UNIT["Degree",0.0174532925199433]],
PROJECTION["Transverse_Mercator"],
PARAMETER["False_Easting",200000.0],
PARAMETER["False_Northing",500000.0],
PARAMETER["Central_Meridian",127.002890277778],
PARAMETER["Scale_Factor",1.0],
PARAMETER["Latitude_Of_Origin",38.0],
UNIT["Meter",1.0]]
[GRS80 UTM-K : 5179]
PROJCS["PCS_ITRF2000_TM",GEOGCS["GCS_ITRF_2000",
DATUM["D_ITRF_2000",
SPHEROID["GRS_1980",6378137.0,298.257222101]],
PRIMEM["Greenwich",0.0],
UNIT["Degree",0.0174532925199433]],
PROJECTION["Transverse_Mercator"],
PARAMETER["False_Easting",1000000.0],
PARAMETER["False_Northing",2000000.0],
PARAMETER["Central_Meridian",127.5],
PARAMETER["Scale_Factor",0.9996],
PARAMETER["Latitude_Of_Origin",38.0],
UNIT["Meter",1.0]]
-------------------------------------------------------------
◆ ZWCAD 좌표변환 ◆
버전 2025 1.4 (★ ★ 용량이 크면 진행 10% 멈춤, 산지전용구역선 정도 가능 ★ ★ )
GRS80동부원점에서 GRS80중부원점 좌표변환

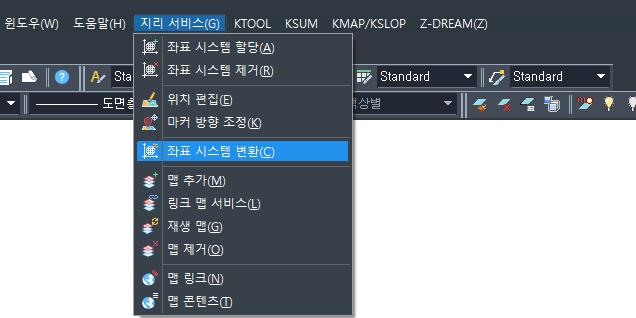

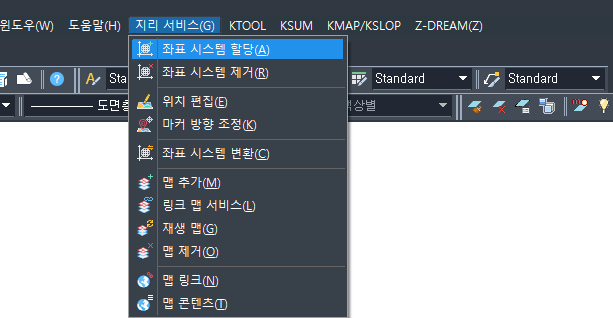

1. 메뉴에서 지리 서비스 (ArcGis) - 좌표 시스템 할당

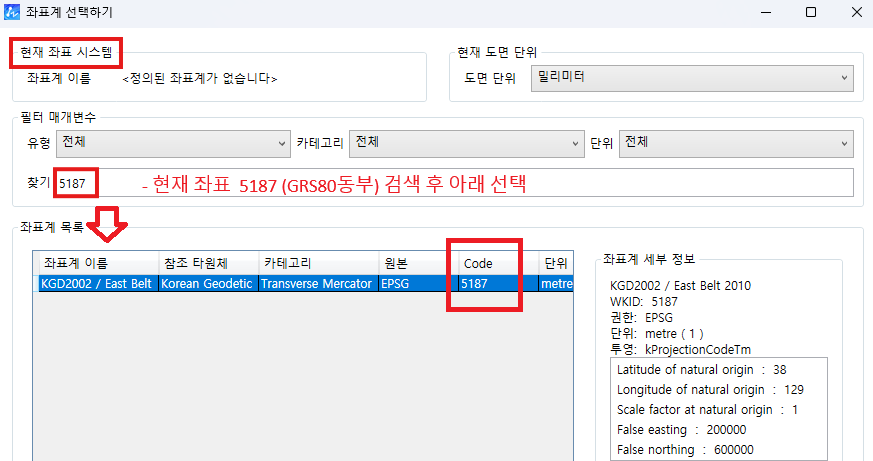

2. 현재 좌표 지정
- 찾기 5187 >> 좌표계 선택 >> 지명(확인)
3. 메뉴에서 지리 서비스 (ArcGis) - 좌표 시스템 변환

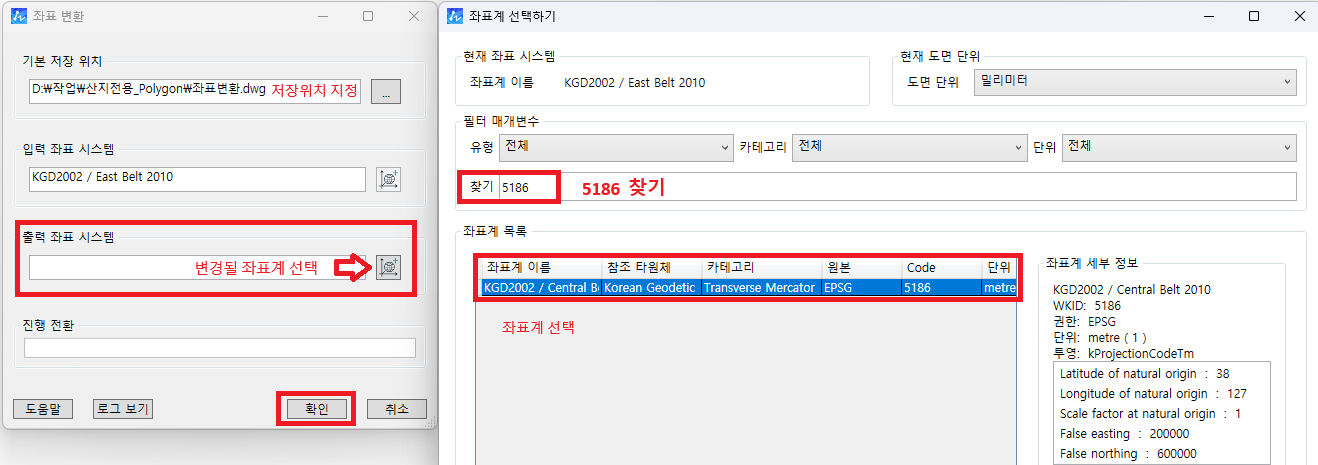

4. 출력 좌표 시스템 지정
- 찾기 5186 >> 좌표계 선택 >> 지명(확인)
※ 용량이 크면 진행 10% 멈춤, 산지전용구역선 정도 가능
