노후관교체 급수관 도면작성, 수량산출을 쉽게 작성할수 있는 프로그램입니다.
- SHP파일로 작성한 캐드 파일로 기존 급수 관경을 확인 할수 있고, 계획 관경을 자동으로
결정을 할수 있습니다.
- 급수관로 담장 내부, 외부를 구분하고 하여 반영 할수도 있습니다.
- 급수관로 연장, 곡관(45도, 90도), 관경을 자동 계산하여 엑셀로 보내줍니다.
- 급수관 직관조서, 분기별 형식 조서를 작성해줍니다.
- 수량산출 프로그램과 연계하여 단위수량집계표, 각곡종집계표, 자재집계표, 내역서적용수량등을
손쉽게 작성할수 있습니다.
1.기존급수관로 확인
- shp로 연속지적도 변환하기(kshp) 작성한 도면에 급수관로를 선택하면 배수관, 급수관로 정보를
확인 할수 있습니다.

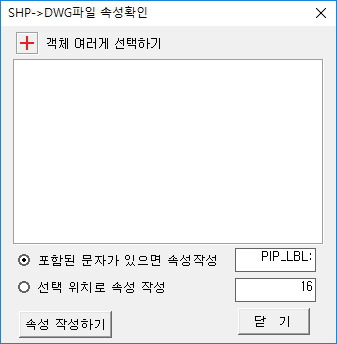

- 속성 작성하기 버튼을 클릭하여 배수관, 급수관 정보를 도면에 작성할수 있습니다.

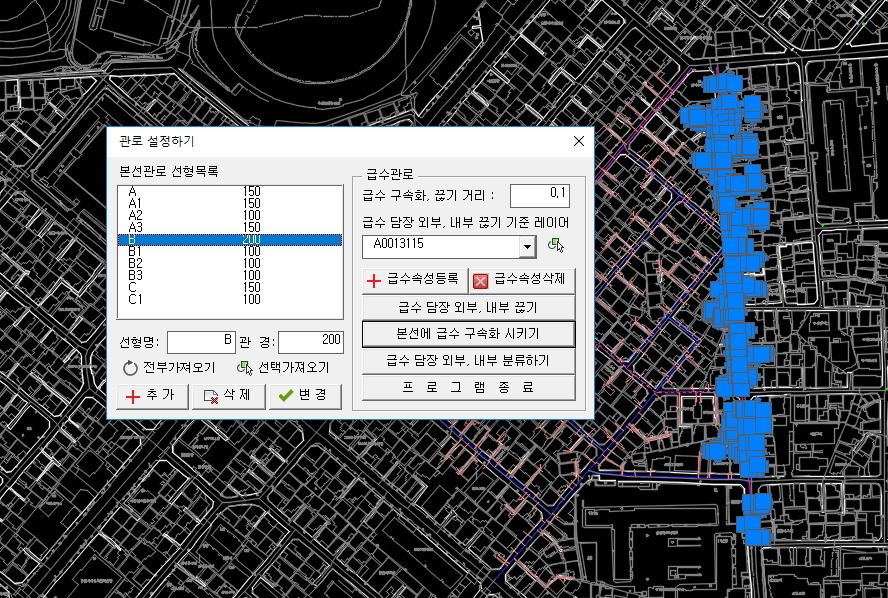

2.급수관로에 본선관로 정보를 한번에 입력해 줍니다.
- 본선관로를 선택후 구속화 버튼을 누르면 다음과 같이 해당 급수 관로를 선택하고
정보를 입력해 줍니다.
- 급수관로를 담장 외부, 내부로 구분하여 작성도 할수 있습니다.
- 담장 외부, 내부를 한번에 끊어 줍니다.

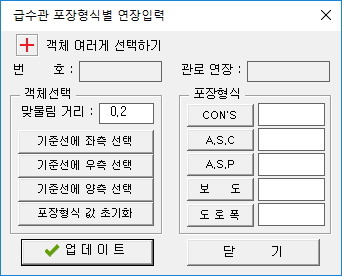

3.급수관로에 도로폭, 포장형식별 연장을 입력해 줍니다.
- 도로폭, 포장형식별 연장을 입력할 객체를 전부 선택후 엔터를 누르면 속성정보를 입력 할수 있습니다.
- 개체선택 옵션을 통해 보다 쉽게 객체를 선택하여 속성정보를 입력 할수 있습니다.

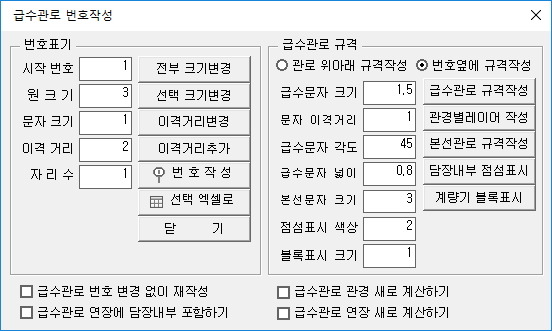

4.급수관로 번호, 관경, 연장표시
- 본선관로별, 누가거리별로 번호를 작성합니다.
ex) 본선관로 명이 A, A1, A2, A3 라면 A1...A10 이렇게 번호가 작성됩니다.

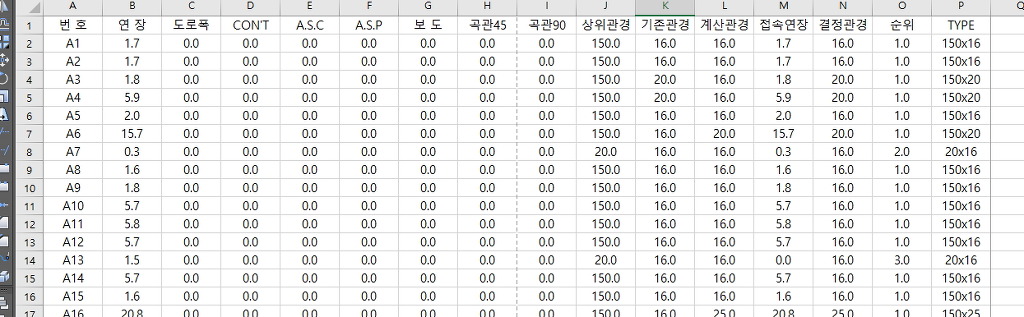

- 선택한 급수관로를 데이타를 엑셀로 내보냅니다.

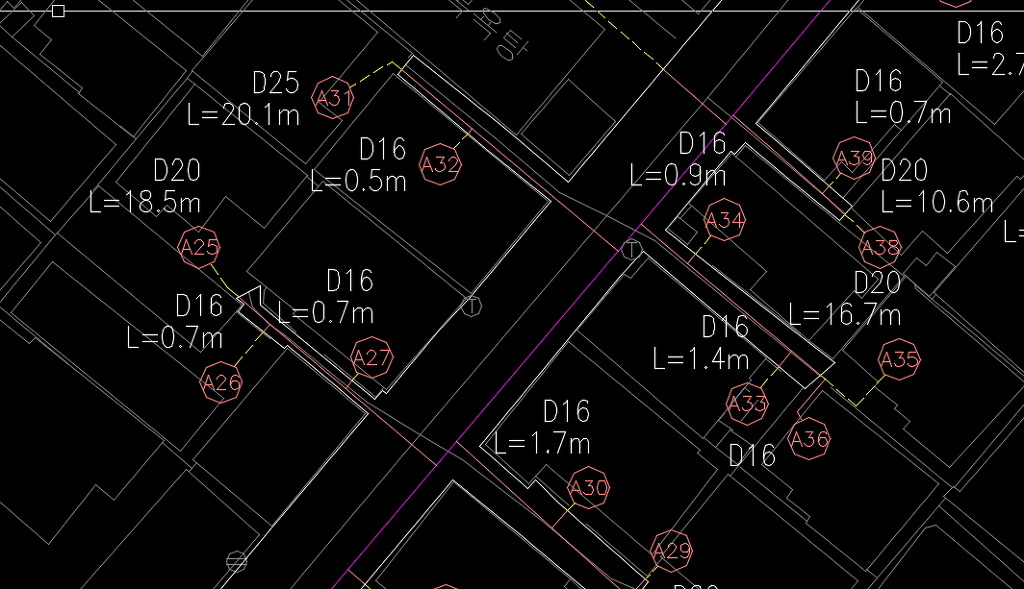

- 도면에 관경, 연장을 작성해 줍니다.
급수관로 담장 내부, 외부를 구분해도 다음과 같이 작성됩니다.
5.급수관로 수량작성 (수량집계, 자재집계등은 수량산출 프로그램을 별도로 구매해야 됩니다.)
- 급수관로 조서를 작성해 줍니다.

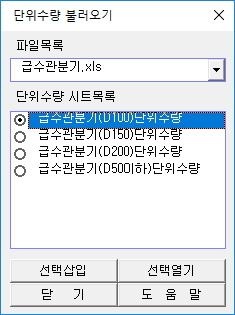

- 사용자가 작성한 단위 수량을 이용해 수량집계를 할수 있습니다.
분기형식 단위수량은 발주처 마다 다를수 있으므로 프로그램에서 제공되는 단위수량을 수정해야 됩니다.

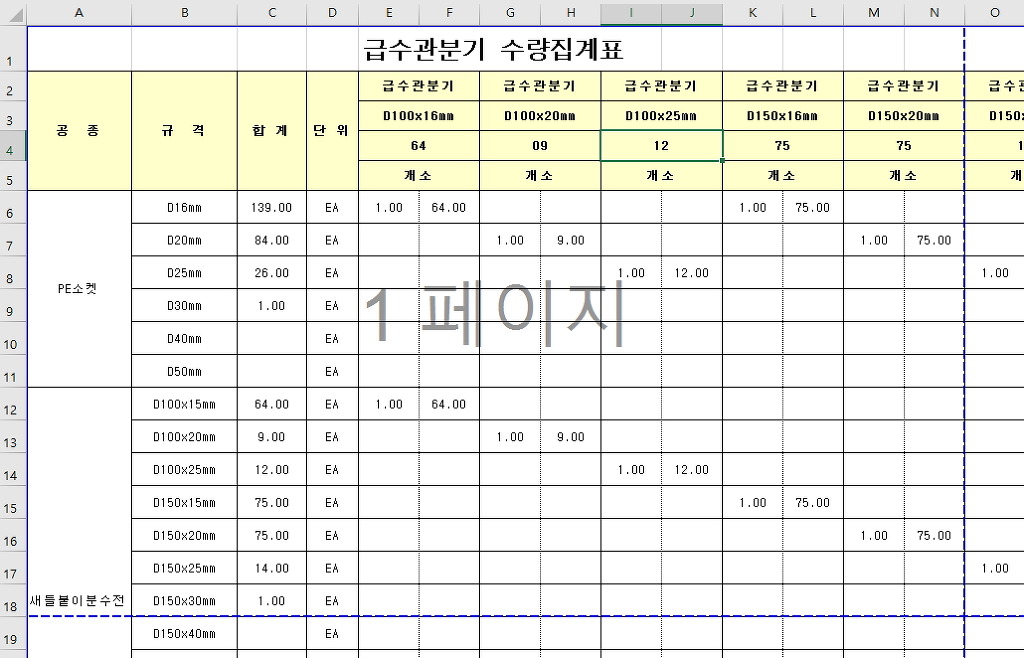

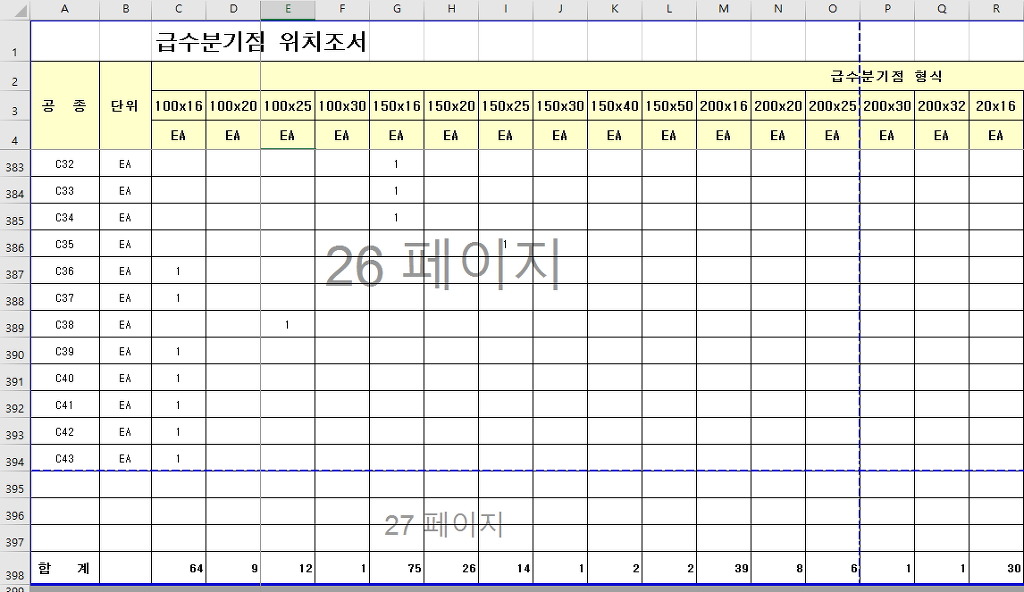

- 급수관분기 수량집계표

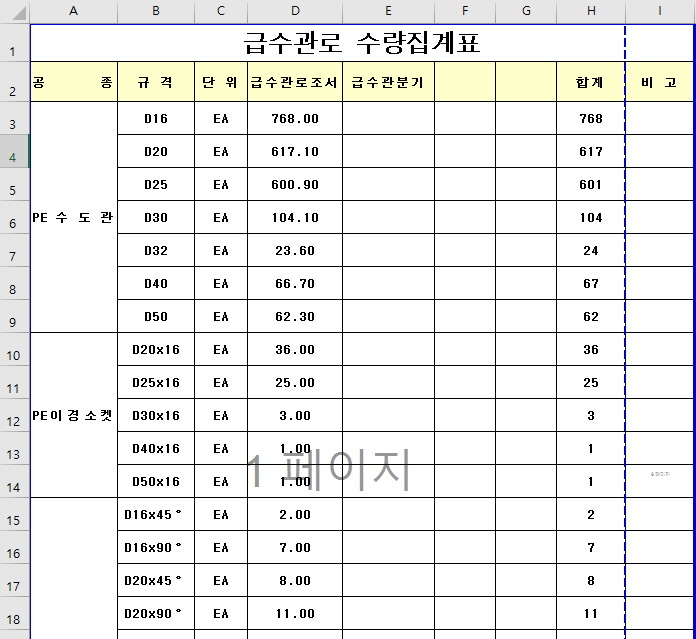

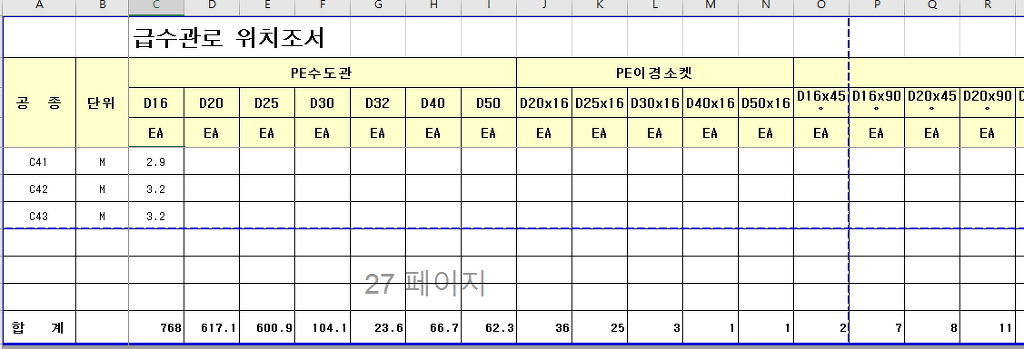

- 급수관로 수량집계표
