과전류계전기(OCR:Over Current Relay)의 각 부의 명칭 및 기능
사용목적 : 전류가 어느 설정값 이상일 때 응동하여 동작하며 과부하 보호 목적으로 사용한다.

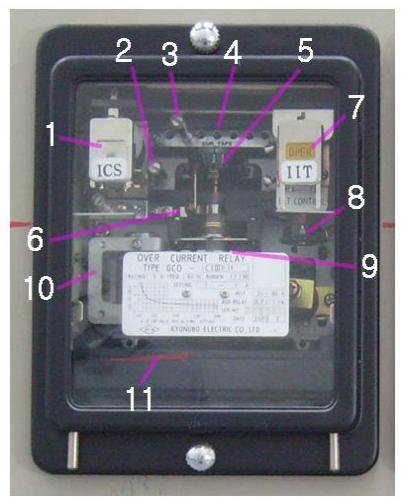

=====아래 사진=====
1번: 한시동작 표시기 2번: 한시정정 예비스크류 3번: 한시정정 스크류
4번: 한시정정 탭(Tap) 5번: 한시동작시간 레버 6번: 한시고정접점
7번: 순시동작 표시기 8번: 순시정정 레버 9번: 원판(잘 안 보임)
10번: 제동 자석 11번: 고정핀
각 부의 기능
1.한시동작 표시기: 한시요소가 동작했을 때 트립전류에 의해 타겟이 내려온다.
복귀는 커버 밑부분의 복귀레버를 위로 올리면 된다.
2.한시정정 예비스크류: 한시요소의 전류탭을 정정하기 위한 예비용 스크류이다.
3.한시정정 스크류: 한시요소의 전류탭을 정정하기 위한 스크류이다.
4.한시정정 탭(Tap): 한시요소의 동작전류를 정정하는 탭이다.
5.한시동작시간 레버: 한시요소의 동작시간을 정정하는 시간배율 레버이다.
6.한시고정접점: 한시요소의 고정접점(GC접점)이다.
7.순시동작 표시기: 순시요소가 동작되었을 때 타겟이 내려온다. 복귀는 커버 밑부분의
복귀레버를 위로 올린다.
8.순시정정 레버: 순시요소의 동작전류를 정정하는 레버다.
9.회전 원판: 계전기 유입전류에 따라 구동력을 발생하여 회전한다.
10.제동자석: 회전 원판의 회전력에 대한 제동력을 발생하는 영구자석이다.
