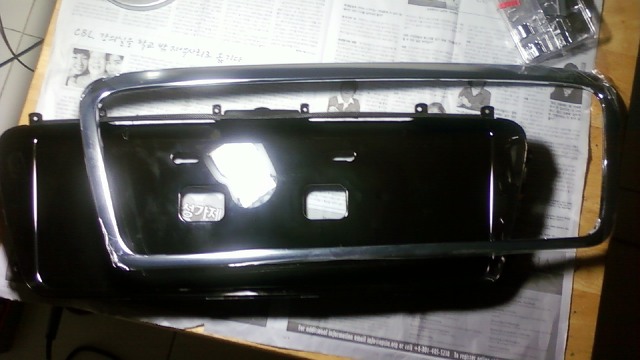

요번 작업에 투입될 뉴ef 빽판넬 입니다. 성남모비스에서 이만원 좀 넘게 준거같네요. 우선 나사를 풀어서 크롬판을 분리합니다.

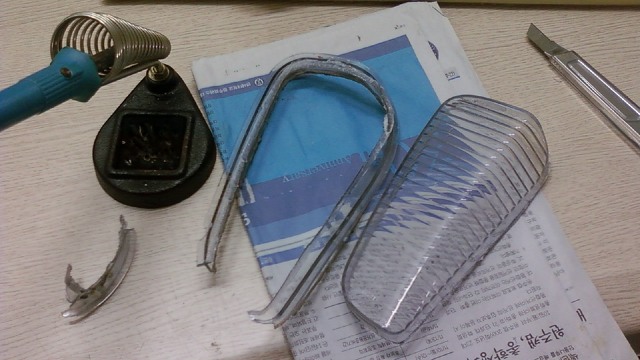

XG 후진등 커버 분리하는 사진은 다른자료에 있어서 생략... 인두로 불필요한 부분을 날려버립니다.

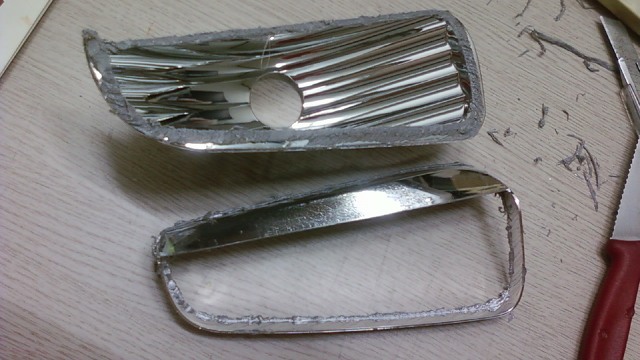

크롬 반사판도 사용할 부분만 잘라낸 모양입니다.

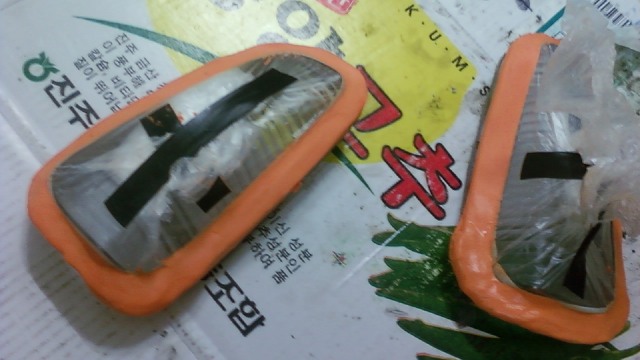

이번 diy의 핵심이었습니다. 저는 XG 빽판을 사용하지 않고 헝그리하게 뉴ef빽판넬만을 사용하기로 맘먹고 있었기 때문에 후진등과 결합될 부분의 틀을 만드는 과정입니다. 마스킹테잎 처리하고 레진발라서 말리고 있습니다.

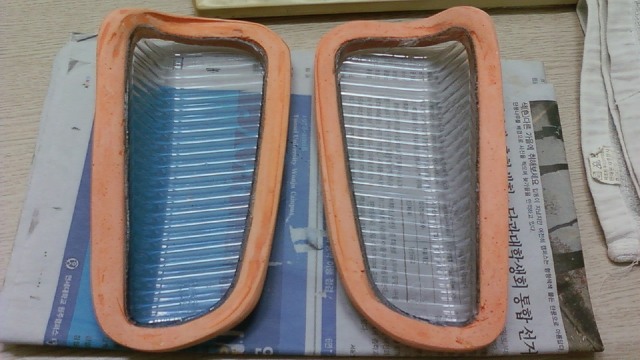

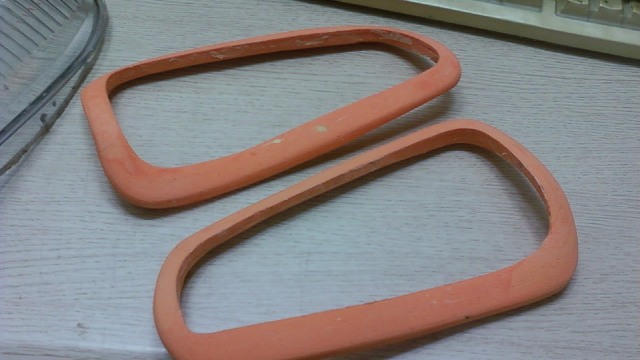

건조된 후에 떼어내서 사포질 완료한 상태입니다.
후진등 투명부분과 결합해본 사진입니다.

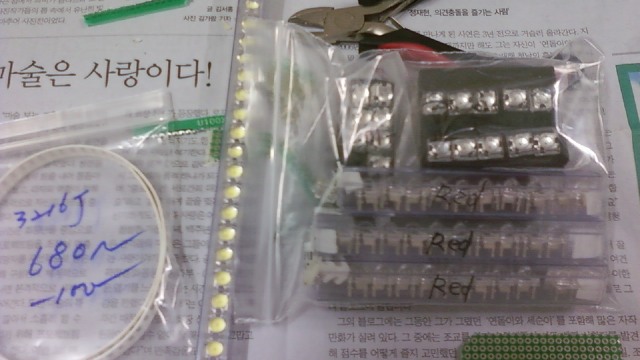

다음은 기판작업입니다. 작업에 투입될 하플 1칩 레드와 화이트입니다. 하플은 용산에서 직업 구입했습니다. 전에 스포일러랑 데루등 LED작업할때 써봤는데 1년이 다되가는 지금도 하나도 안죽고 잘 쓰고 있어서 전 용산에서 사다 씁니다.^^ 가격도 저렴하고요..저항은 1:1로 680옴 칩저항 썼습니다. 기판은 걍 일반 만능기판입니다.

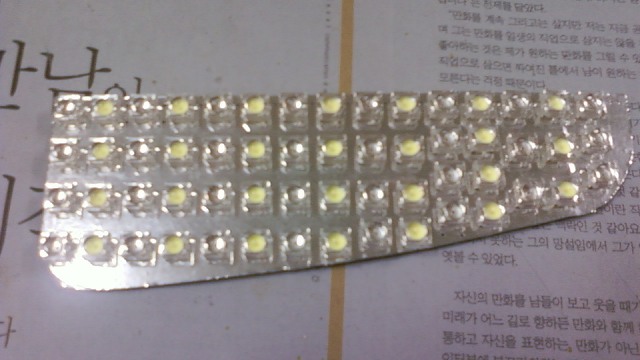

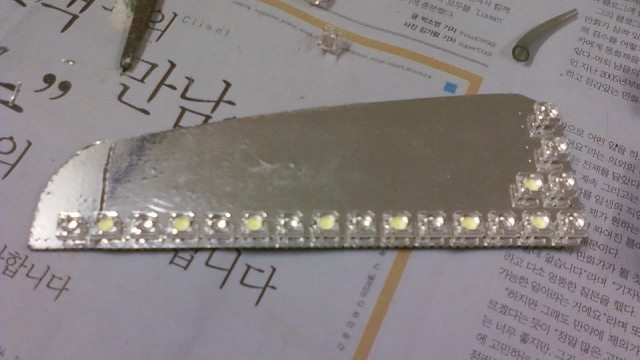

크롬 시트지 먼저 붙이고서 LED 배열하고 있습니다. 왼쪽에....기판을 좀 작은걸 사와서 이어붙였습니다.^^''
하플 배열이 끝난 모습입니다. 배열은 다른횐님들꺼 보고 따라했습니다.^^

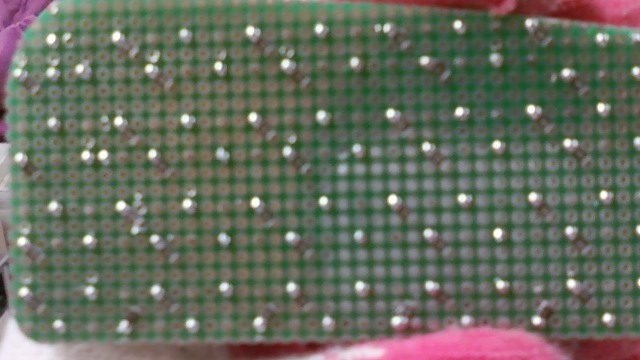

하플과 칩저항 납땜한 모양입니다. 납땜 초보들도 몇번 해보면 왠만큼 하실수 있습니다. 저도 문과출신이라 diy에 빠지기 전에는 중학교때 라디오 조립해본게 다였습니다.^^''

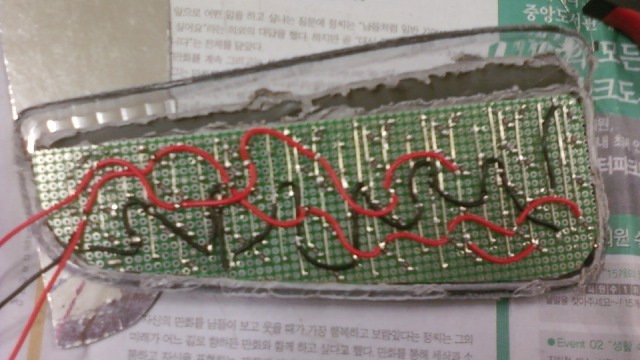

배선 연결했습니다. LED간 연결은 일반저항 다리를 잘라서 사용했습니다. 아주 싸요~^^ 검정선은 - 선이구요, 빨강선 두개는 각각 후진등과 브레이크등입니다.
앞면에서 찍어봤습니다. 선은 총 3가닥이 나옵니다. 나중에 브레이크 선을 두개로 나눠서 미등과 브레이크등으로 나눌겁니다.

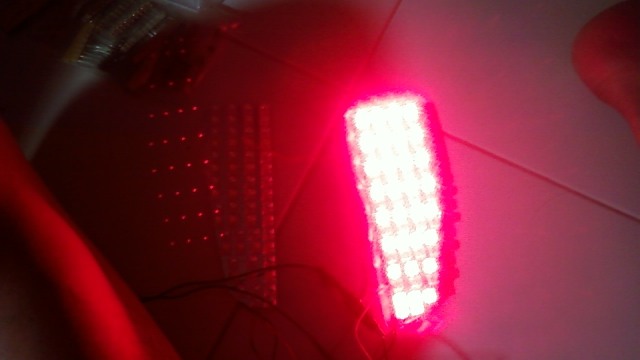

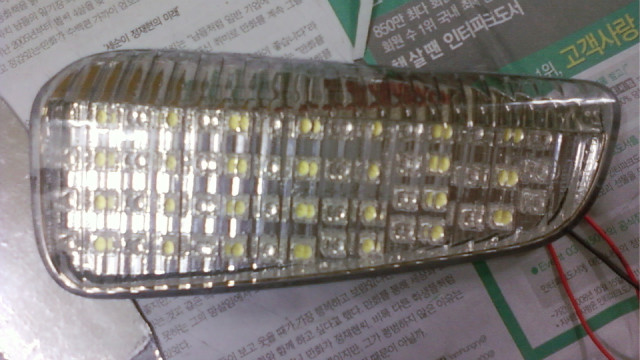

점등테스트하고 있어요...엄청 밝네요. 폰카라 사진이 번지네요,,,이럴때마다 디카를 사고 싶다는..ㅜㅜ
브레이크등도 잘 나오는지 확인~
아 사진 순서가 바뀌었네요,, 이건 레진틀 만들어 놓은걸 뉴ef 빽판에 고정하고 레진으로 틈새작업을 하면서 찍은겁니다.

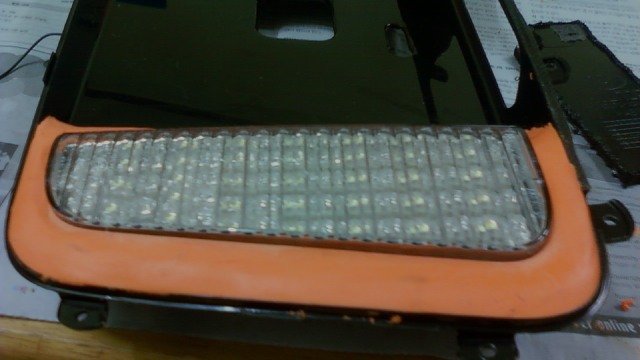

빽판 뒤에 뚫어서 후진등 결합해본거에요. 같이 발라버린게 아니라 탈착식입니다. 나중에 LED 나가면 보수하려고요..
