(NF소나타 트랜스폼) 완전 초보도 할 수 있는 순정오디오 AUX단자-->USB단자 다이입니다.(사진 설명, 아주 쉬움^^;)
작성자[B.K]이동호1작성시간08.07.20조회수23,208 목록 댓글 47안녕하세여? 회원님들?
어제는 초복이었는데 회원님들 모두 삼계탕 한그릇씩 드셨는지여? ^^
제가 이번에 소개해 드릴 다이는 트랜스폼 순정오디오 AUX단자 --> USB단자로 교체하는 다이입니다.
부족하지만 잘 보시고 따라 하시면 완전 초보분들도 다 하실거라 생각되네여~
저두 여기 회원님들 다이게시판에 다이한 사진이랑 글보고 다이했습니다..
사진 설명 되어있으니 잘 읽어보시면 이해 하시리라 생각되네여~ ^^
자~ 그럼 사진설명 올립니다...

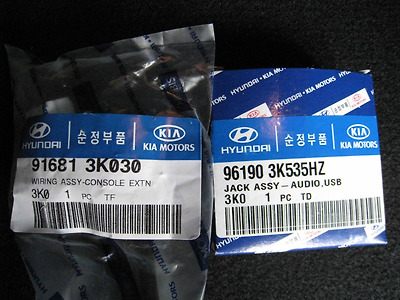

위 사진은 교체될 부품들입니다.현대 순정 부품점에서 구입했습니다.
와이어링 콘솔 \9,460원 + USB짹 \15,950원 해서 합이 \25,410원입니다
저는 \25,000원에 해 주시더군여~ 그리고 USB짹에 품번 마지막에 HZ<--라고 되어있는게 색상번호 입니다.
HZ는 검정이네여~ 검정외에 그레이 또 색상이 하나 더 있더군여~ 제차 색상이 슬릭실버라 그레이로 구매해야
하는데 검정으로 했네여~ 색상이야 그다지 중요 하지 않은것 같네여~ 참고 하시구여?
자~ 위에 보이는 사진이 기어 봉이랑 기어 덮개입니다. 우선 위에 보이시는 재떨이 부분의 재떨이를 빼시구여?
기어봉을 탈거 합니다. 기어는 중립에 둔 상태에서 기어봉을 두손으로 꽉 잡고 위로 힘껏 빼면 빠집니다.
그리 어렵지는 않았습니다. 그런데 기어 덮개 빼는게 일이 만만치 않더군여~ 우선 일자 주먹드라이버를
제가 위에 화살표 표시한 부분이나 그 옆 부분쪽을 왼손가락으로 잡고 들어 올리면서 일자 주먹드라이버를
쑥 넣은다음 오른손으로 일자 주먹드라이버를 과감하게 앞으로 당깁니다.
(플라스틱 재질이 부러질까바 조마조마^^;)
저는 행여나 프라스틱 재질 부분이 깨지지 않을까 뺀다고 무지 애먹었네여~
이거 탈거한다고 시간 많이 걸렸습니다. ㅡ,.ㅡ;

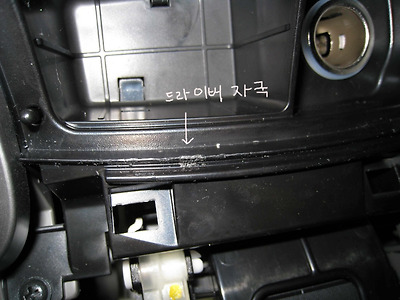

위 사진 화살표 부분이 기스가 좀 났네여~

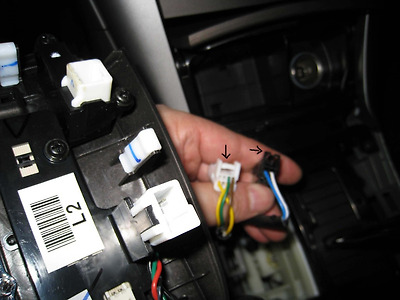

위 사진에 화살표된 두 부분의 짹을 탈거합니다. 짹을 억지로 빼지 마시고 눌러서 빼면 잘 빠집니다.
위 사진의 화살표된 부분을 눌러서 빼야 합니다.

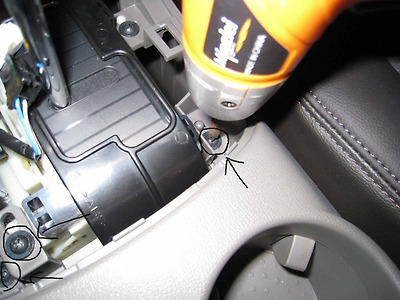

이제 화살표 동그라미된 3곳의 볼트를 풀어줍니다.
이제 콘솔박스를 열어 줍니다. 위 사진의 화살표 부분을 일자 드라이버로 살짝 들어 올리면 열립니다.

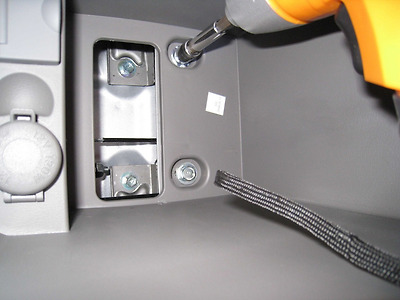

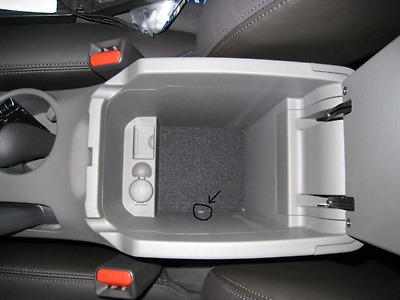

이제 10MM 복스가 필요합니다. 화살표 부분 2곳을 10MM 복스로 빼줍니다.
이제 조수석 쪽으로 가셔서 조수석 씨트를 앞으로 최대한 당겨 줍니다.

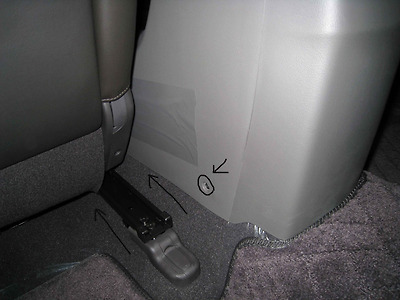

그리고 조수석 뒤쪽으로 가셔서 위 사진의 동그라미 화살표 부분의 볼트를 풀어줍니다.
운전석도 마찬가지로 시트를 앞으로 최대한 당겨주고 운전석 뒤쪽 동그라미 화살표부분의 볼트를 풀어줍니다.

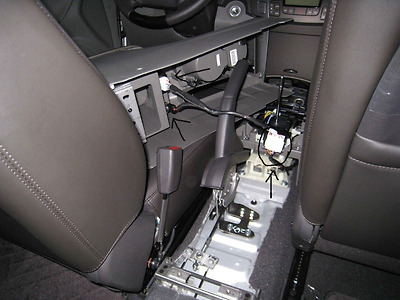

이제 슬슬 콘솔박스 내부가 보이는군여~

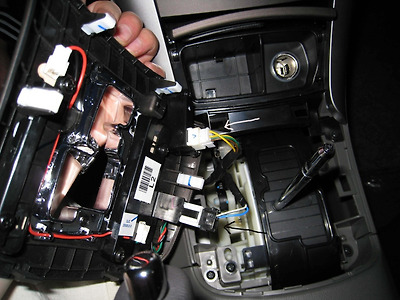

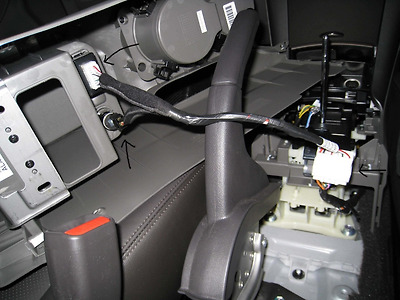

위 사진의 3곳의 화살표 부분의 짹을 탈거해야 합니다.
하나는 시거짹 연결선이고 나머지 하나는 USB짹 연결선입니다. 기존에 연결 부분을 탈거 해야겠죠?

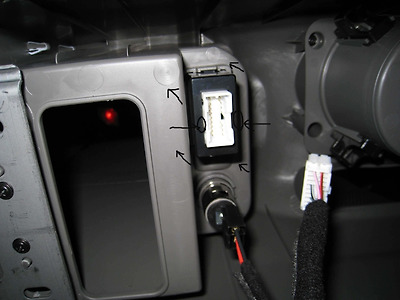

AUX단자는 위 사진의 동그라미 화살표 부분에 손가락으로 밀어주면 쉽게 빠집니다.
AUX단자를 뺀 다음 빠져나온 부분으로 새로 구입한 USB단자를 밀어넣어서 장착하면 됩니다.

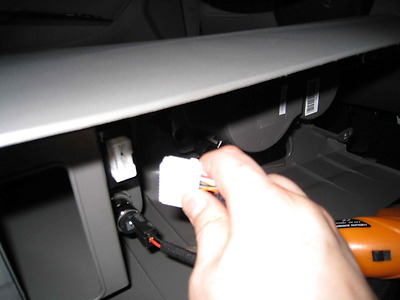

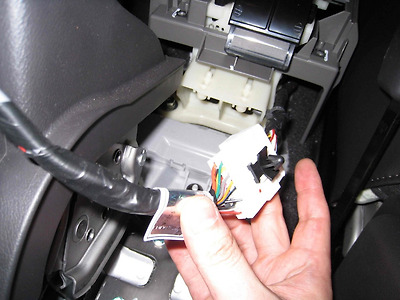

다음은 기존의 시거짹 연결선을 빼고 교체될 부품의 연결선을 장착합니다.
USB단자 부분 연결선을 장착해 줍니다.

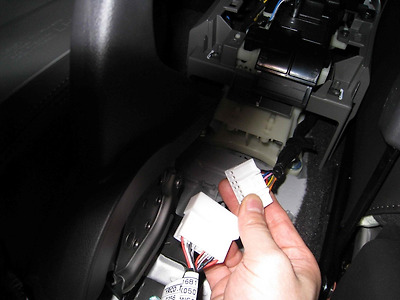

마지막으로 두가닥 선의 연결 나머지 부분을 또 장착해 줍니다.
자~ 이제 모든 부품들의 장착이 다 끝났습니다. 이제 역순으로 재 조립하는 일만 남았네여~ ^^:

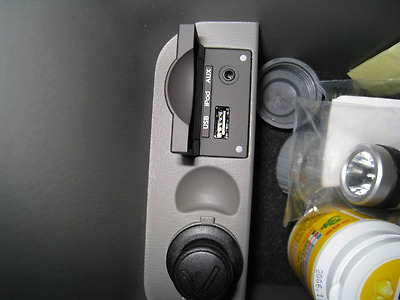

USB단자가 보입니다 ^^:
이제 USB메모리를 꽂고 음악을 들어볼까여? ^^:

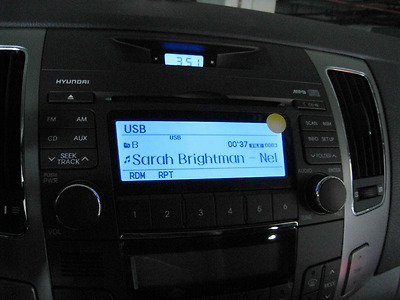

바로 USB메모리 인식함과 동시에 음악이 나오는군여~ 좋네여^^
아무쪼록 제가 올린 설명 잘 읽어보시고 다이 하시고픈 회원님들 모두 다이 성공하시기를 바랍니다.
장마인데도 여기 부산은 날씨가 비도 잘 안오고 습하면서 덥기만 덥네여~
더운 날씨에 회원님들 건강 조심하시고 부자되십시여~ ^^;
이상 저의 AUX단자--->USB단자 교체 다이였습니다..^^
그럼 저는 이만 물러 가겠습니다.(__)(--)(__) 꾸벅
