그랜드카니발 2011년 순정 오디오 이식했습니다.

[[S.K]이승재~]

안녕하세요~ 새해 복 많이 받으세요~~

2007년식 NF 순정 오디오 CD +Tape만 되는 모델이라 CD로 구워서 음악 듣는게 불편해서

그랜드카니발 순정 오디오 구해서 설치했습니다.

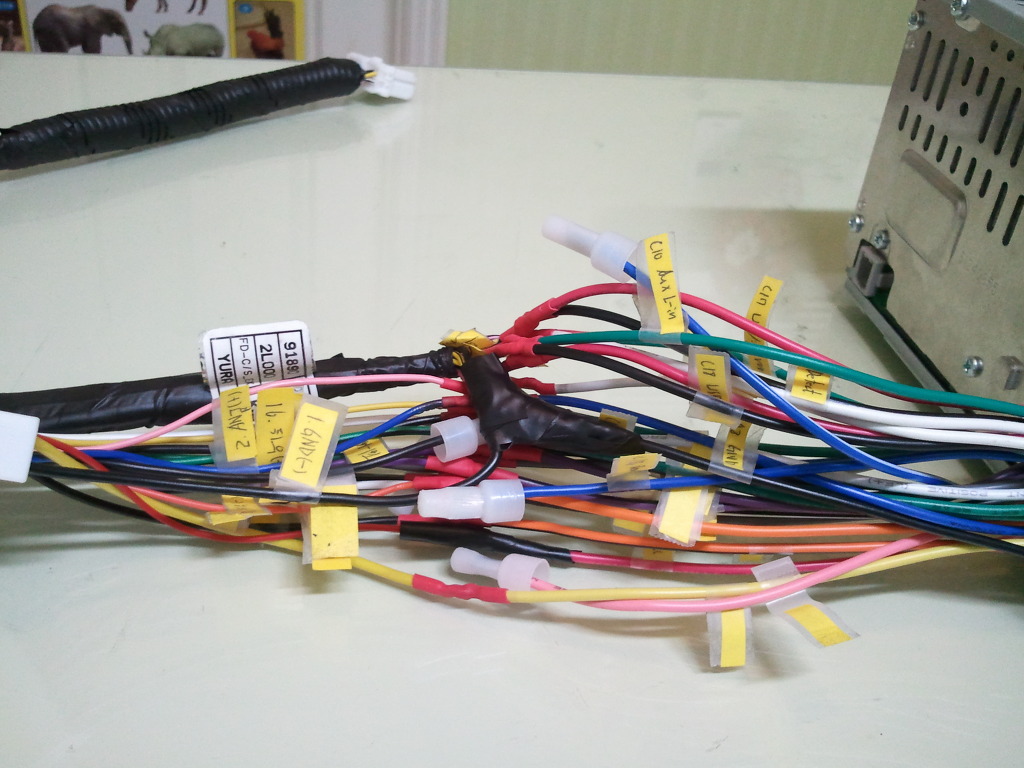

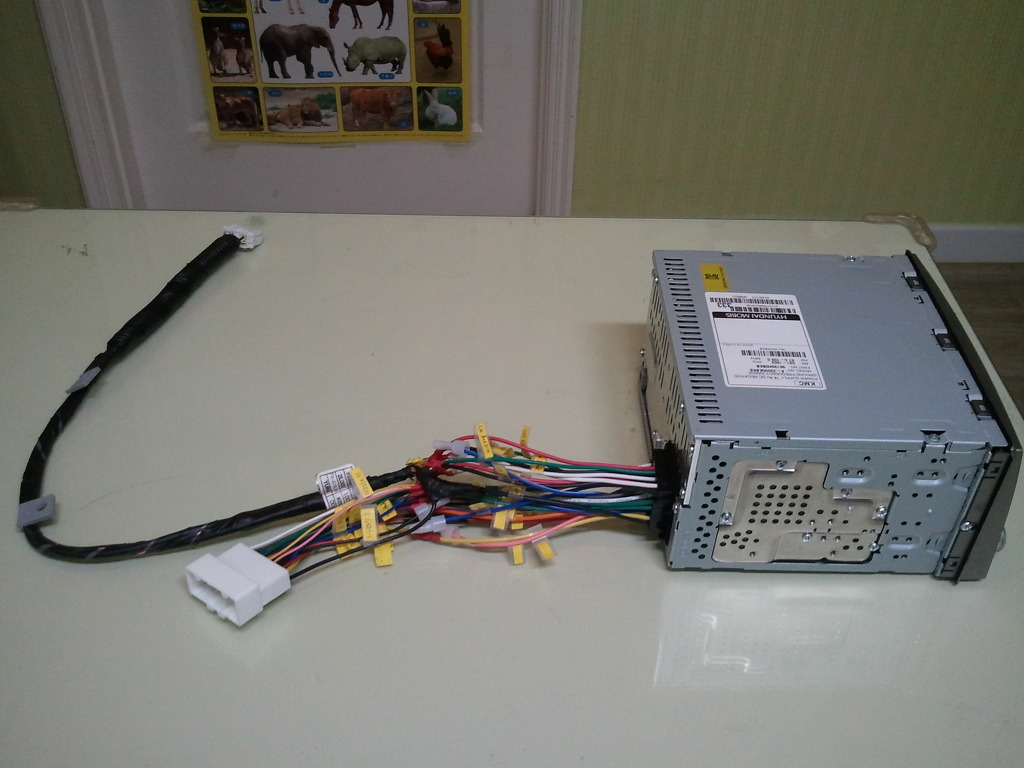

배선 등을 해 본 적이 없어서 작업된 걸 사서 할까 하다가 이왕 DIY하는 거 완전 다 혼자

해 보자는 생각으로 배선 등 전부 제가 했습니다.

저도 전공이 공학이나 전기 계통이 아니라서 배선 하는데, 좀 헛갈리기도 했지만 몇 번 보다보니

배선이나 관련된 것들은 그리 어렵지 않았어요.

마지막에 데크에 브라켓 연결해서 차체에 고정하는 것이 잘 맞지 않아서 짜증이 좀 납니다. ^^a

필요부품은....

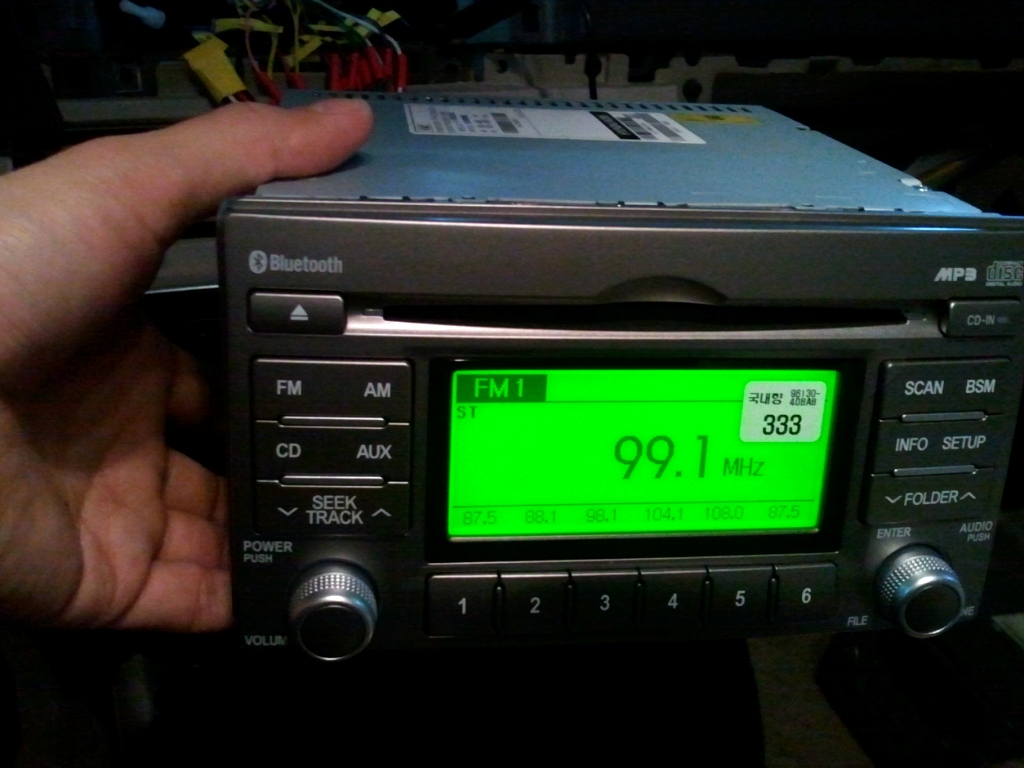

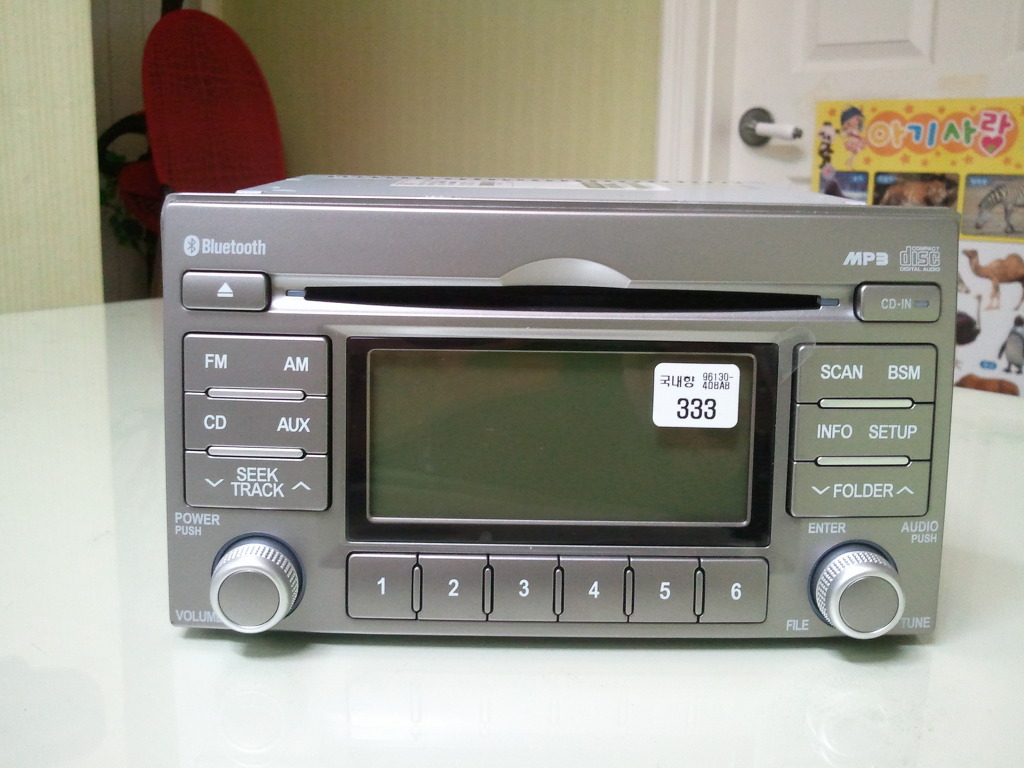

그랜드카니발 오디오 데크

현대/기아 통합 최신형 오디오잭,

NF 오디오잭

안테나잭

USB/AUX 모듈(96120 2L000) 및 배선(91890 2L000) -> 참고로 i30용입니다. 트랜스폼 걸로 사도 됩니다.

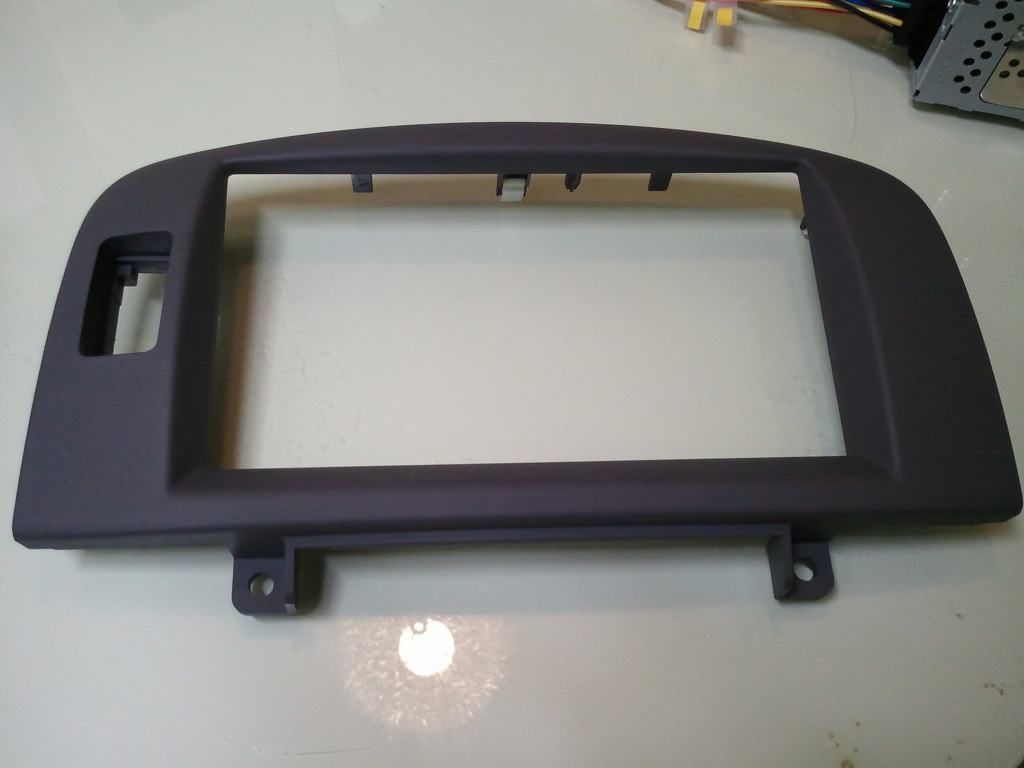

현대기아 순정 모젠용 마감재(84740-3K030QZ) -> 뒤에 QZ는 색상인데, 제차 내장재가 베이지라 QZ(회색)로 샀는데

                                                                     내장재 색상 맞춰서 주문 하시면 됩니다.

수축튜스 조금(앞의 잭 구매하면 서비스로 주더군요)

비용은 데크 14만원, 기타 재료 합쳐서 약 5만원입니다.

배선도는 인터넷 찾아보니까 아주 많으며, USB/AUX 모듈 및 배선, 마감재는 현대부품점에서 주문하면 시간이 좀

걸릴 수도 있으니, 텐X운에서 색상 맞춰서 주문하는 것이 더 나을 것 같네요.(저 같은 경우 3일 정도 걸리더라구요ㅠㅠ)

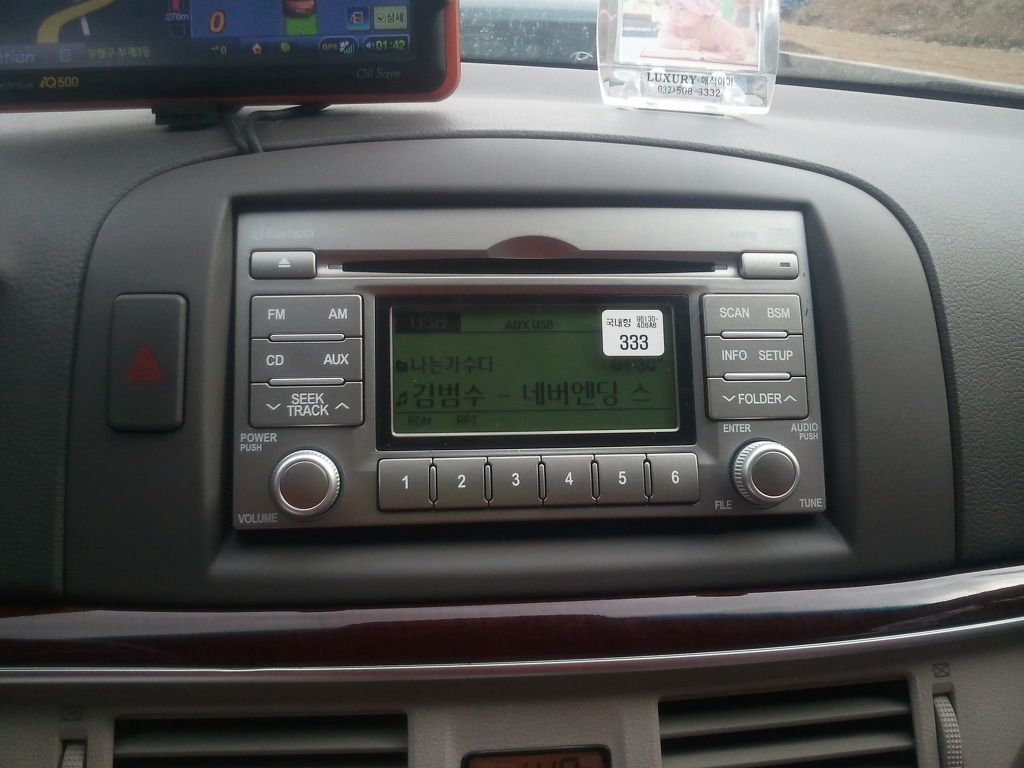

오디오 기능 및 USB, AUX(필터 있는 AUX 케이블 사서 네비게이션~오디오 연결했어요), 핸들리모컨 다 잘 됩니다.

저도 이제 CD 안 구워도 됩니다. 하하하

 관련사진 첨부합니다.

[[D.C]홍민택]

저도 작업을 하려고 하는데....마감재가 http://www.tendown.co.kr/front/php/product.php?product_no=1531&main_cate_no=69&display_group=1
를 주문하려고 하는데 이게 맞나요? 제차는 FZ색은 맞는거 같은데...아무래도 크기가 틀린거 같아서요...^^;;;

[[S.K]이승재~]

크기는 딱 맞습니다. 내장재 색상에 맞춰서 주문하시면 됩니다. 시트 등 내장재 색상이 회색이시면 FZ가 맞을 것 같습니다.

[[S.K]최혁수]

좋은정보 감사합니다. 그런데 USB 모듈은 어디에 장착하셨나요. 자리를 찾아보니 위치가 좀 애매 하더라구요. 정보 부탁 드립니다.

[[S.K]이승재~]

오디오 데크 안쪽 오른쪽에 놓고, 네비~억스 연결 / USB는 연장해서 다시방에 넣어 놨습니다. 선이 굵어서 원래 선으로 다시방까지 가지고 가기가 무쟈게 힘들더군요.

[[D.C]홍민택]

전 이승재님처럼 배선작업 할 자신이 없어서 배선사다가 작업중인데 AUX가 안되네요TT 이승재님 쓰신글에 보면 필터있는 AUX케이블이라고 하셨는데 그게 무슨 뜻이죠? 그냥 케이블이라서 안되는건가요?^^;;;
