1968년 미국공군이 만든 F-4의 Air Combat Tactics 비디오에 F-4의 BVR 전술이 나오는데 4대가 가다가 레이다로 뭔가 잡으면
2대가 ID element가 되어 마하 1.2로 가속해 앞으로 나가서 적기 맞는지 눈으로 보고, 다른 2대는 Launch element가 되어 barrel roll을 해서 거리를 유지하다가 앞에간 ID element가 표적이 적기 맞다고 무전을 하면 AIM-7을 쏩니다.

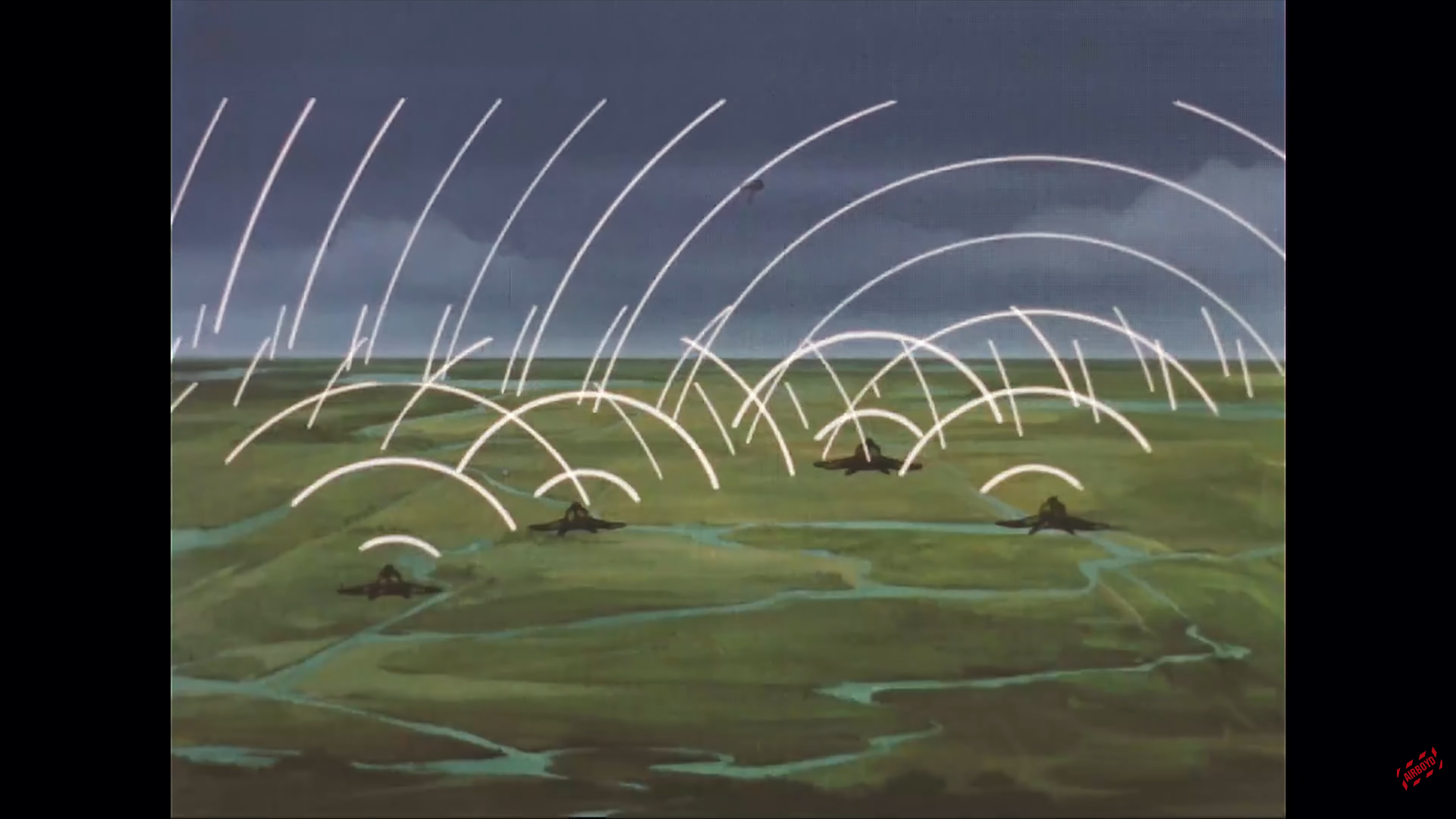

F-4C/D/E의 APQ-100/109/120 레이다는 펄스-도플러 레이다가 아니라서 땅을 때리고 돌아온 잡신호를 걸러낼 수 없고, 그래서 F-4는 레이다 빔이 땅을 때리고 돌아오지 않도록 낮게 날면서 아래에서 위로 봅니다.
https://www.youtube.com/watch?v=4n981WrAALQ

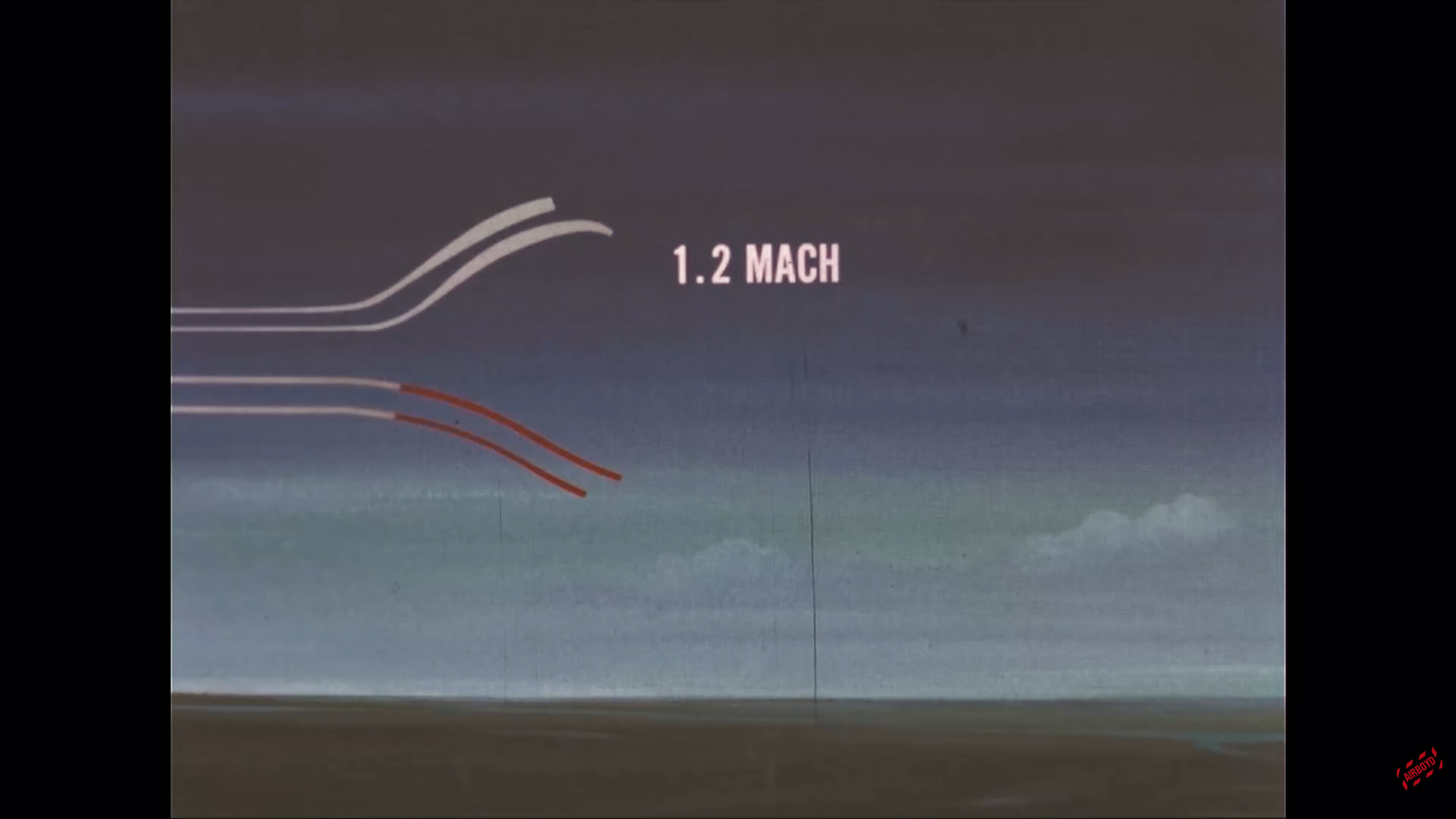

아래 붉은 색 선의 2대가 "ID element"가 되어 마하 1.2로 가속해 앞으로 나가 적기가 맞는지 눈으로 확인

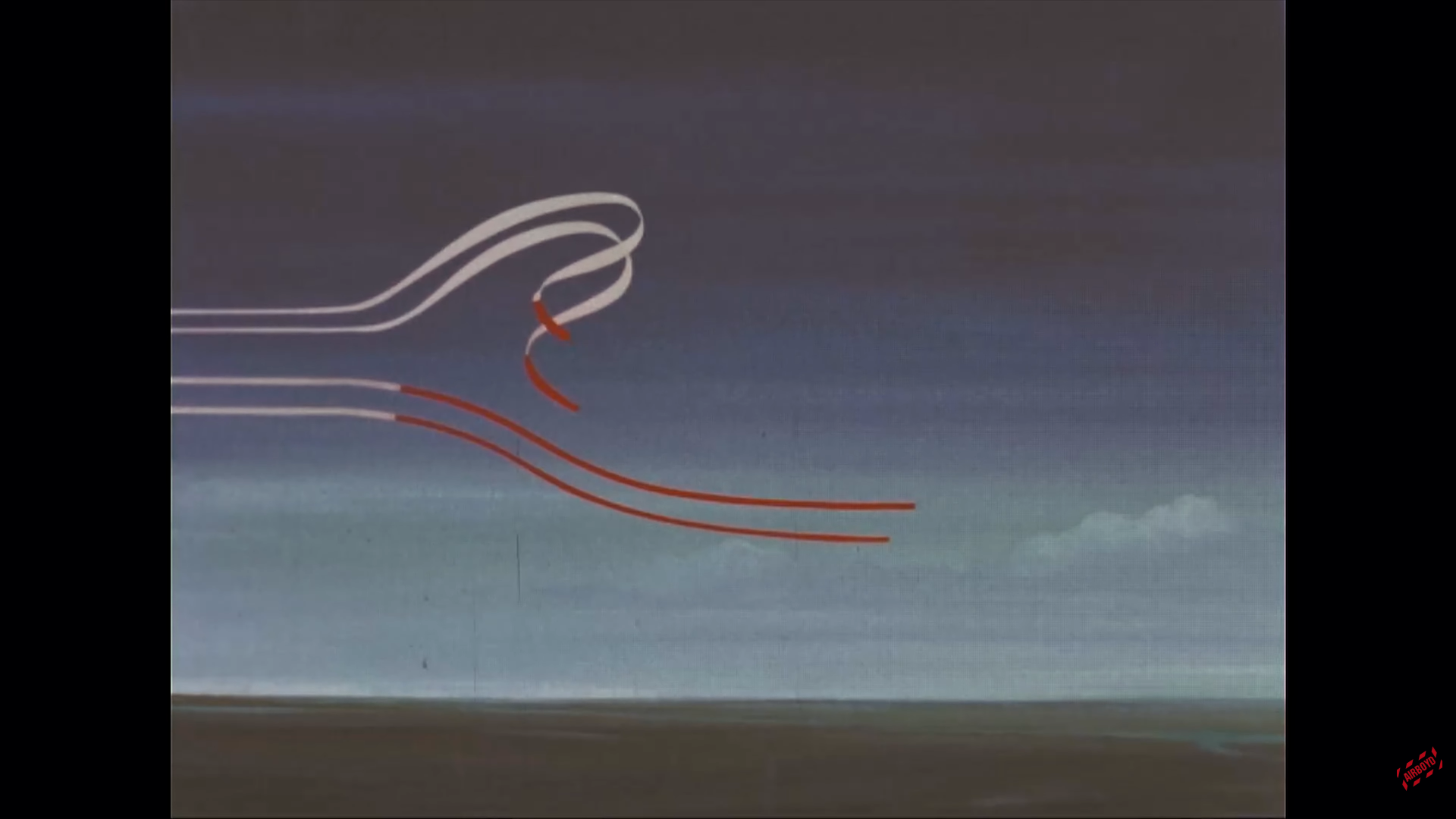

뒤의 2대가 AIM-7 미사일 "Launch element"

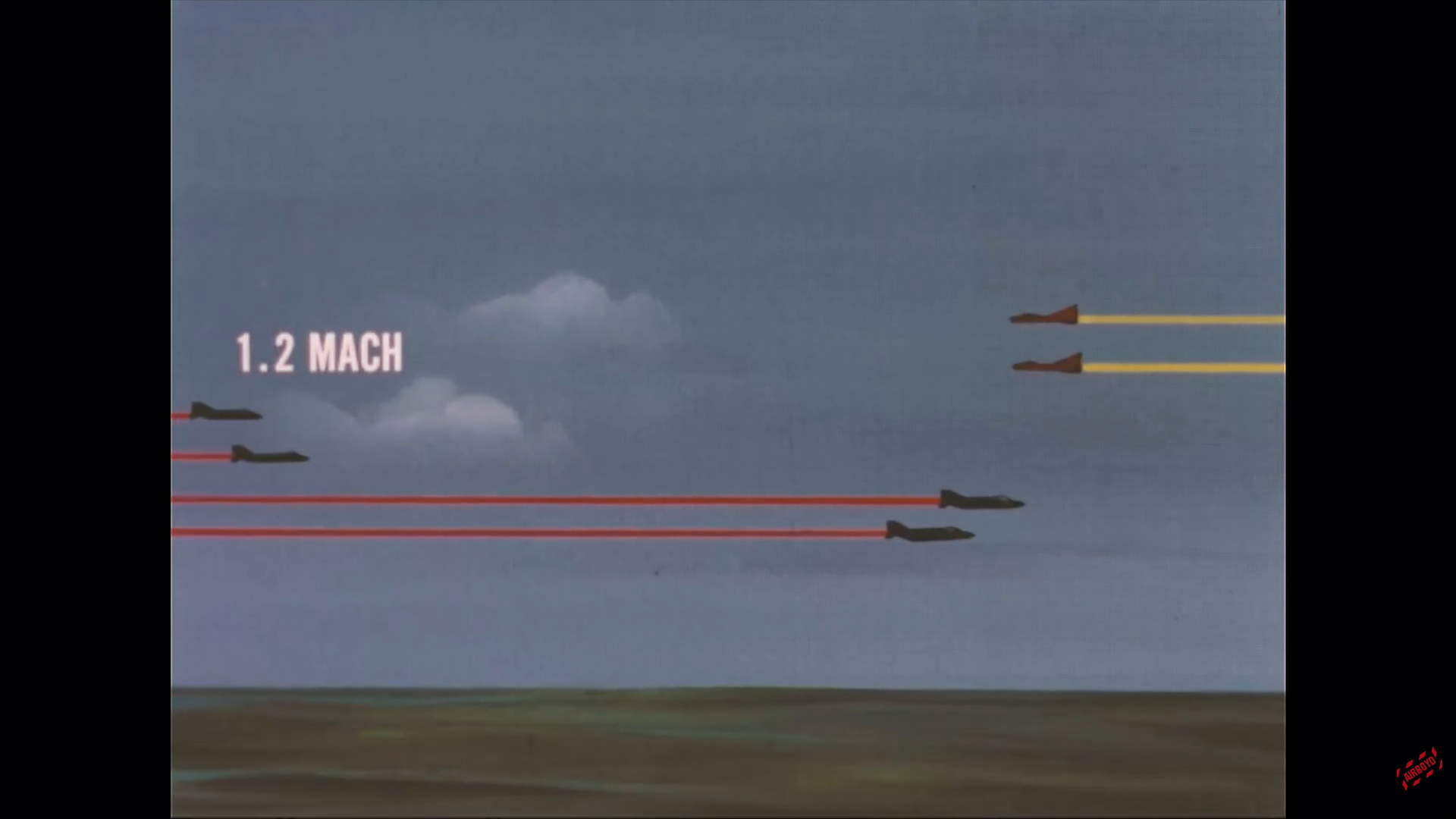

Launch element도 마하 1.2로 가속

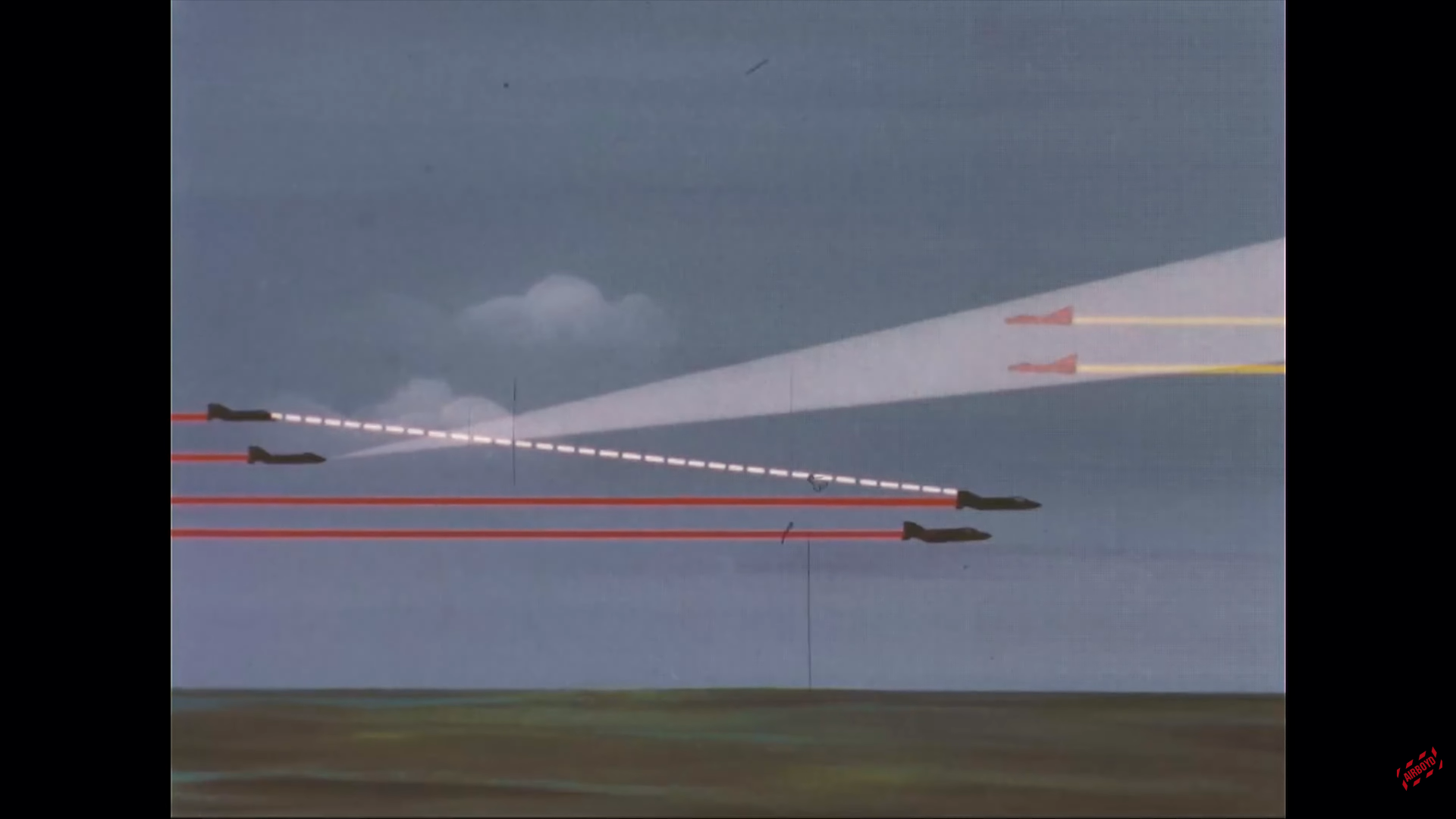

Launch element는 표적을 레이다로 잡고 앞에 나간 ID element를 눈으로 계속 보고 있음
ID element가 적기를 눈으로 확인

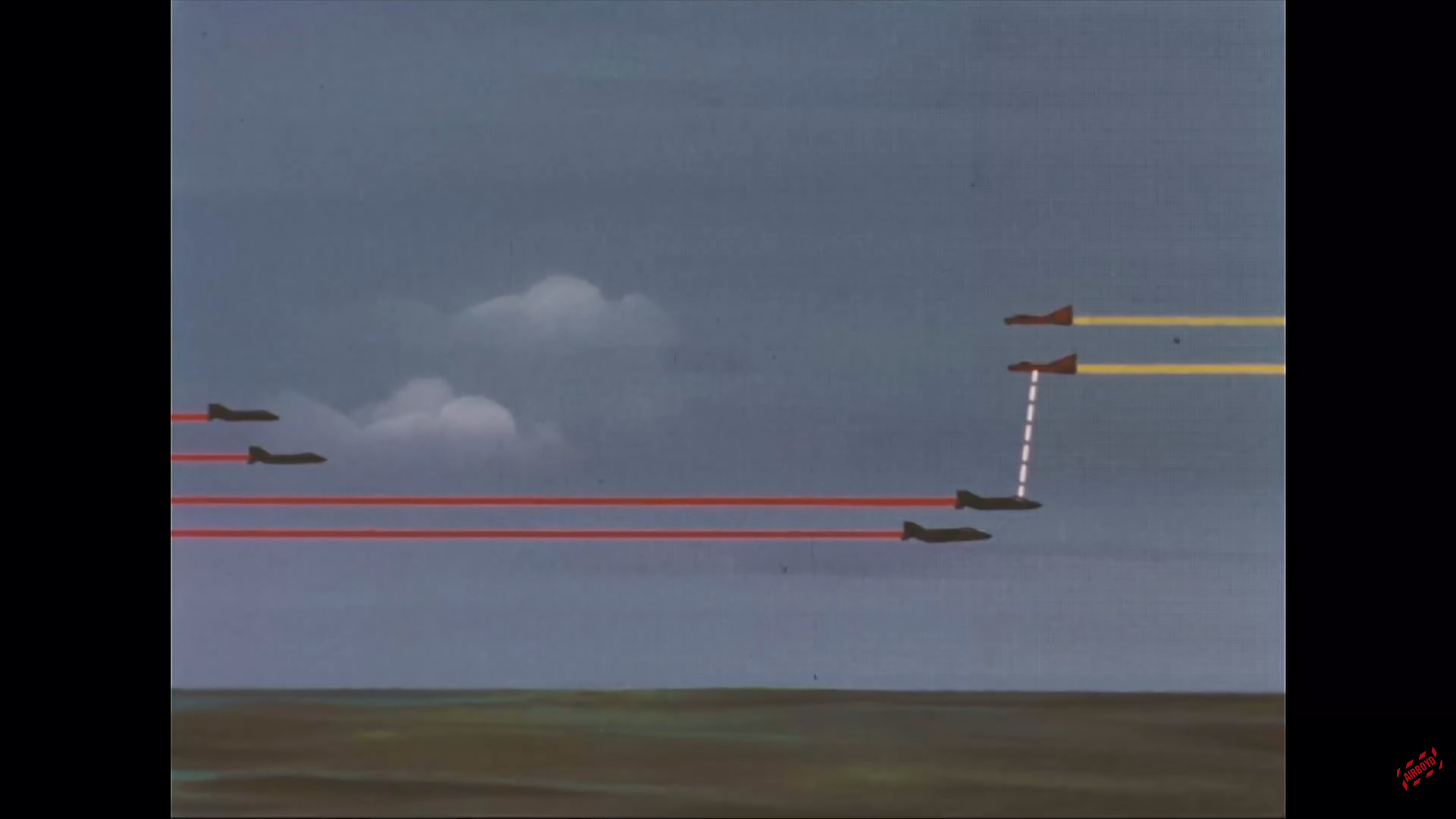

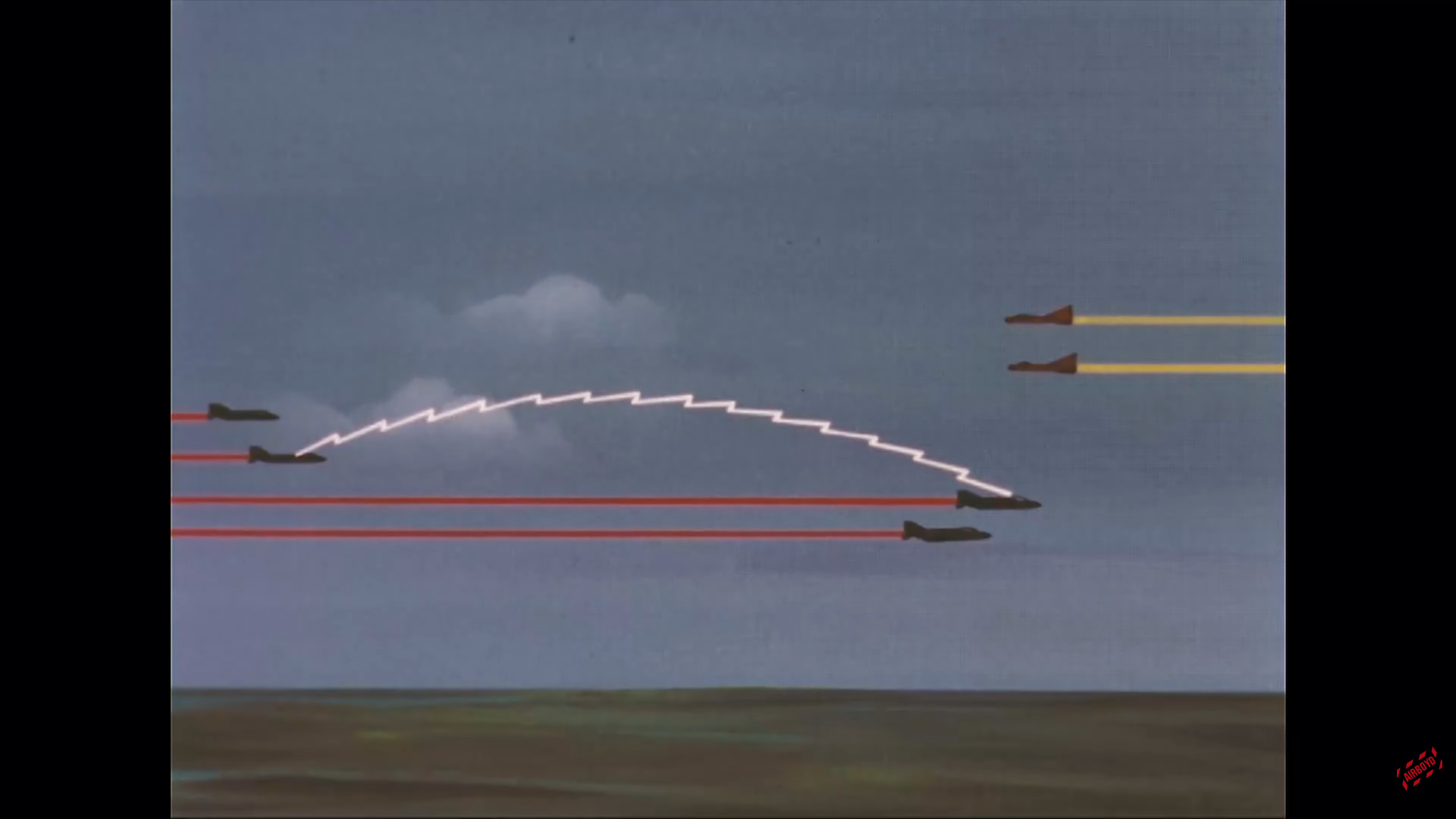

적기 맞다고 무전으로 알려줌

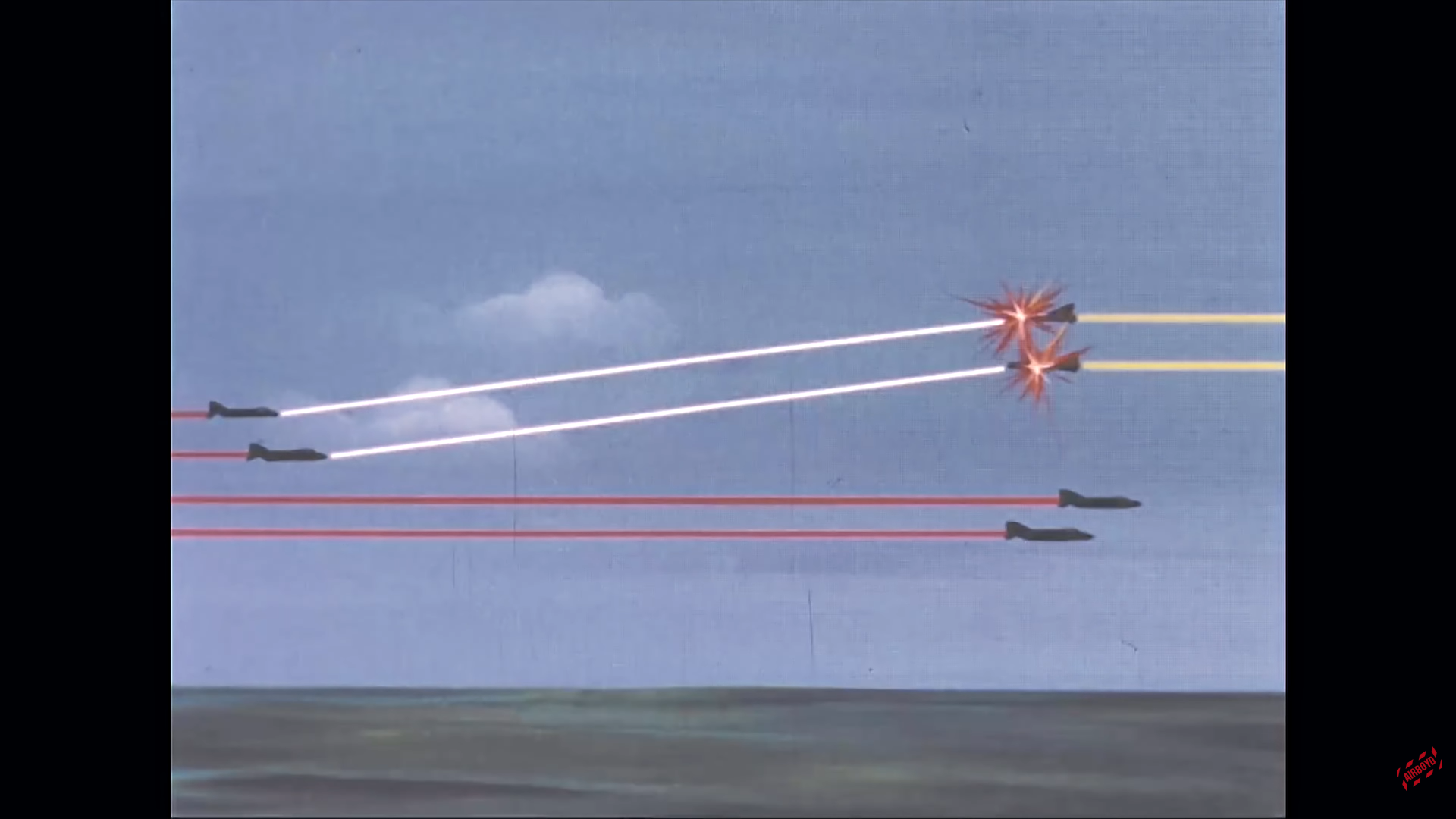

AIM-7 발사
