A-501 라디오에서는 12AT6 진공관 사용한것이 등대님 라디오에서 확인 되었습니다...운영지기
.
.

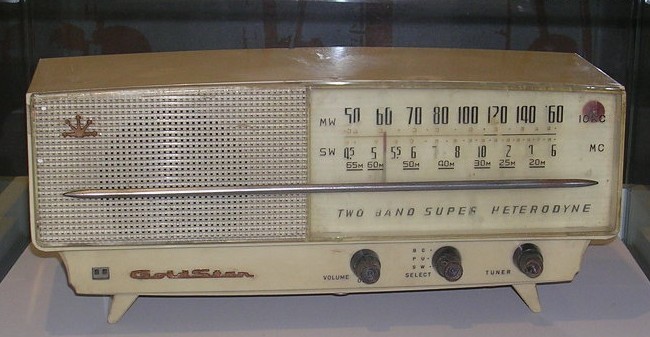

* 금성 A-501 라디오..(서울역 역사박물관 전시품 예시)
- 진공관 구성 -
1) 주파수변환관 : 12BE6,
2) 중간주파증폭관 : 12BA6,
3) 검파 및 저주파증폭관 : 12AT6,
4) 전력증폭관 : 35C5.
5) 반파정류관 : 35W4

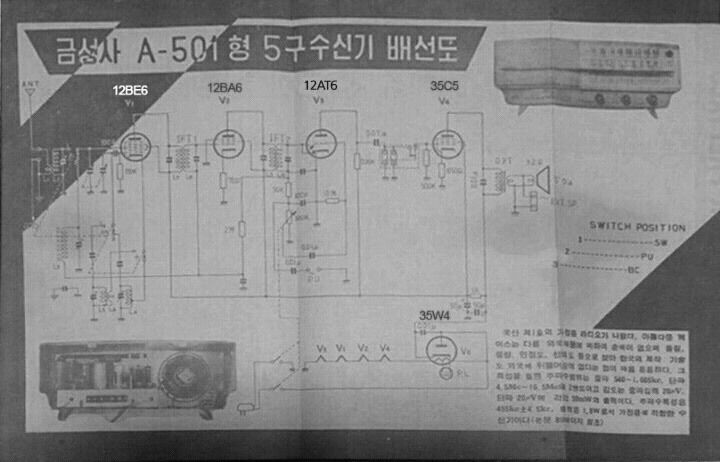

* 금호라디오박물관 보유중인 전파과학지에서 회로도 캡처 및 보완..
* A-501 회로도 흑백 이미지..(위회로와 똑같음)
다음검색
댓글
댓글 리스트-
답댓글 작성자반달 작성시간 16.02.23 운영지기
아~~그렇군요.
국산 부품은 이미 구할 수 없을 것이구요.
똑같이 만들기는 거의 불가능한 것 아닌가요?
분해해서 똑같이 복각으로 만들지 않는 한... -
답댓글 작성자운영지기 작성자 본인 여부 작성자 작성시간 16.02.23 반달 완전분해하고 치수기록도 하고 등등...중고라도 원체고가라 접할수 있는 기회가 생기지 않으니까요..
-
작성자윤선생 작성시간 16.02.23 지기님 똑같이한대 만들려면 어떻게 해야하요?
-
답댓글 작성자운영지기 작성자 본인 여부 작성자 작성시간 16.02.23 501 라디오 제조했던 메이커도 샘플확보가
어려워 생각처럼 쉽지 않을것 같으네요. -
작성자문사이버 작성시간 16.03.02 저정도 회로도 있으믄 뭐해요 글씨를 알아볼 수 있어야지요
그래야 부품명이 뭔지 정확하게 알 수 있고 만드는데 힘 안들지요
