하이-임피던스 헤드폰 자작완성.

[운영지기(金鎭會)]

고장난 컴터 헤드폰에 들어있던  스피커유니트 제거하고
~

여기에 피에조 압전스피커 유니트 2개를 장착하여

  전통적인 크리스탈이어폰 대체코자 자작 해보기로..
~

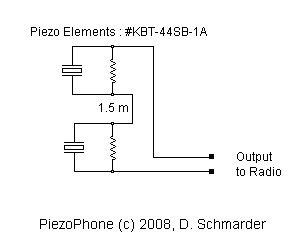

압전유니트 2개에는 아래회로도 처럼 2개의 1M옴 저항을

각 유니트에 병렬접속하고 인입라인으로 볼때는 직렬접속

이다.

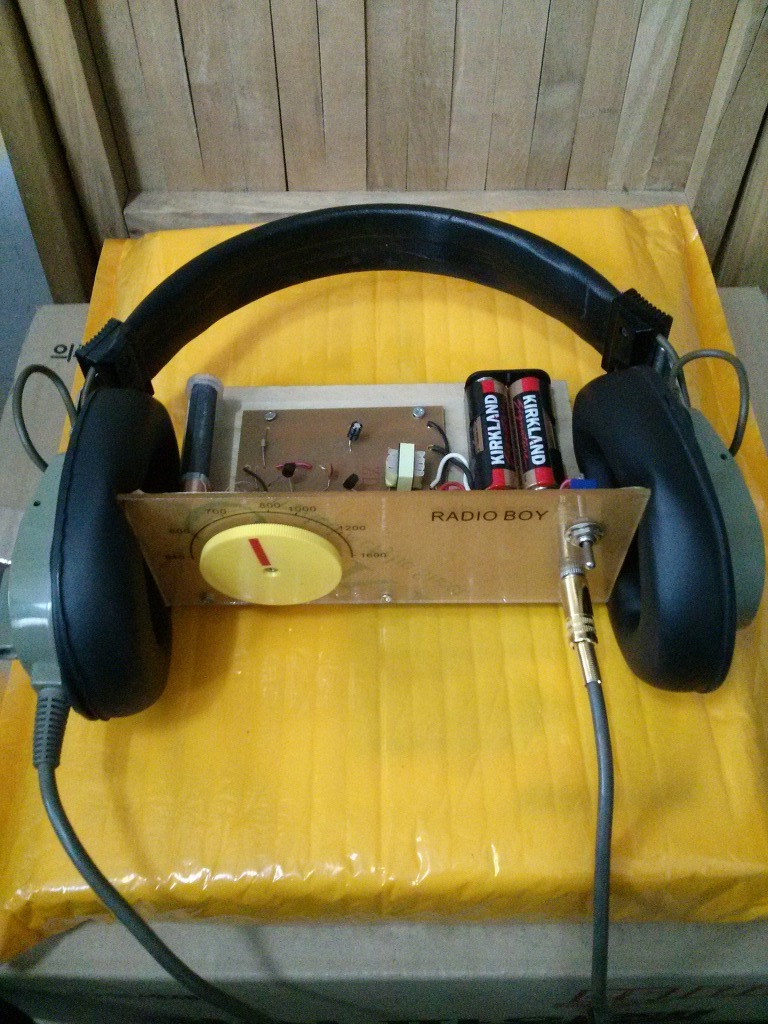

중파방송 수신 테스트는 라디오보이 2석 리플렉스 라디오에

 연결시킨 결과는
아무래도 크리스탈이어폰 보다 디테일한 음질은 떨어지나 ..

~

 KBS 711Khz 1 방송 전계강도가 넘 좋아  시끄러울 정도이다..
~전원 광석라디오에서 실험은 향후 카페무선국에서

 정식 안테나에 연결 해볼 계획이다..
~
참고로 제작비는 헤드폰 케이스는 고장품 재활용 했고.
압전 유니트는 청계천에서 개당 1,000원 2개 2,000원
하였고.

 스테레오 플러그는 짤나내고 모노 플러그로 개당 500원

구입하여 새롭게 땜질처리..~

~

 완성후 실험에서 느낀것은..

전설의 항공기용 2000옴 마그네틱 고성능 이어폰과 같은

 디테일한 음질은 안 나오지만..

~

 그래도 하이-임피던스 크리스탈이어폰 대체품 역할은

어느정도 하고 있다고 봅니다....운영지기

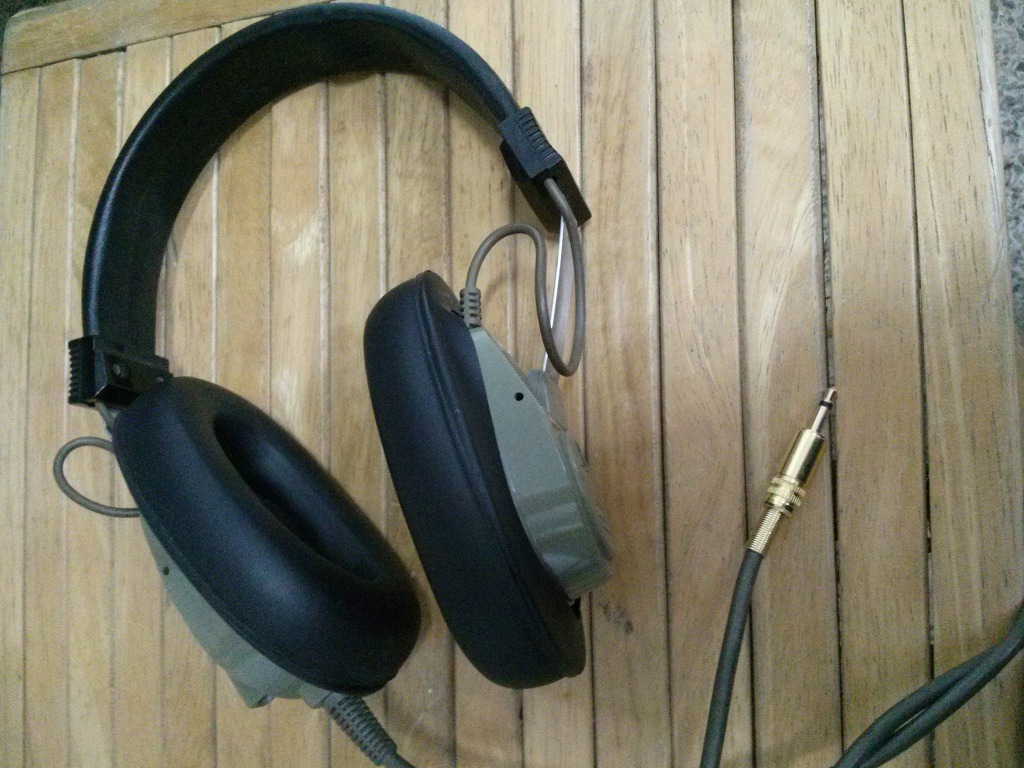

                                                                         * 컴터용 헤드폰..

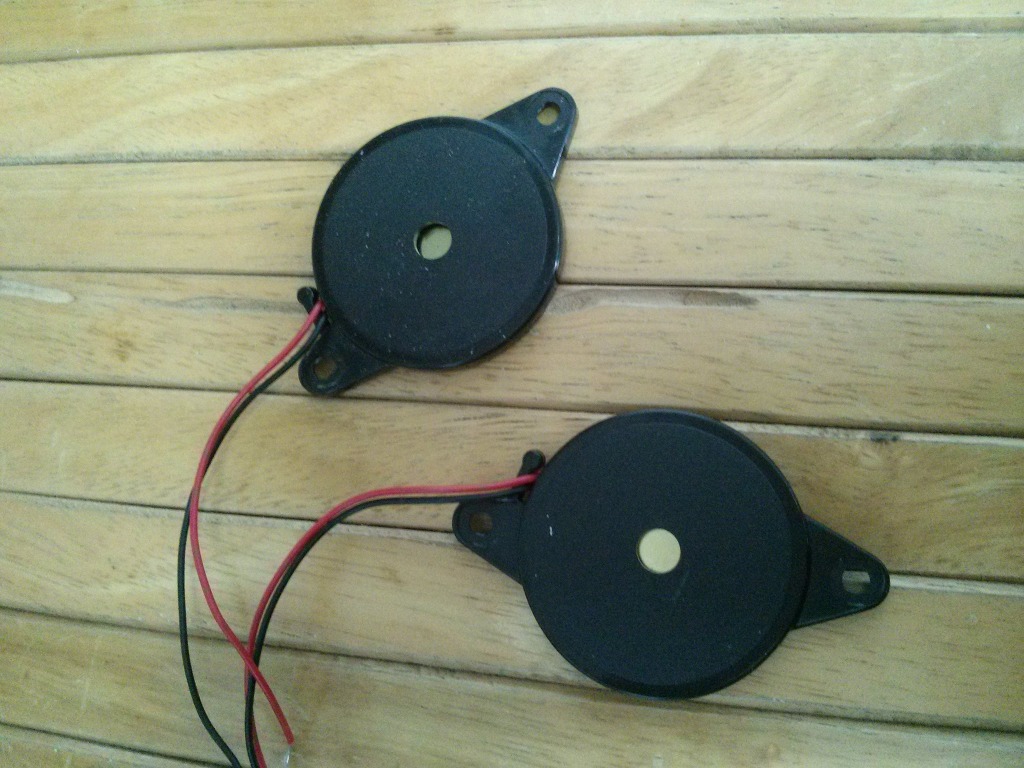

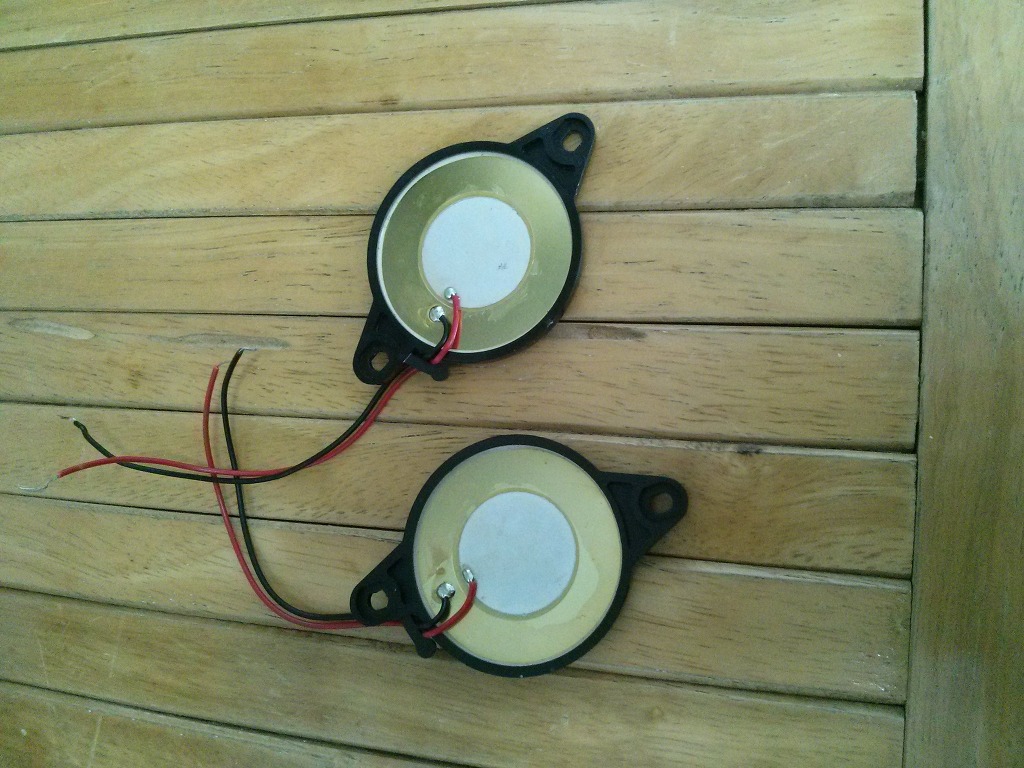

                                                                  * 압전 유니트 (주로 알람용으로 사용됨)

                                                                      * 압전 유니트 후면..

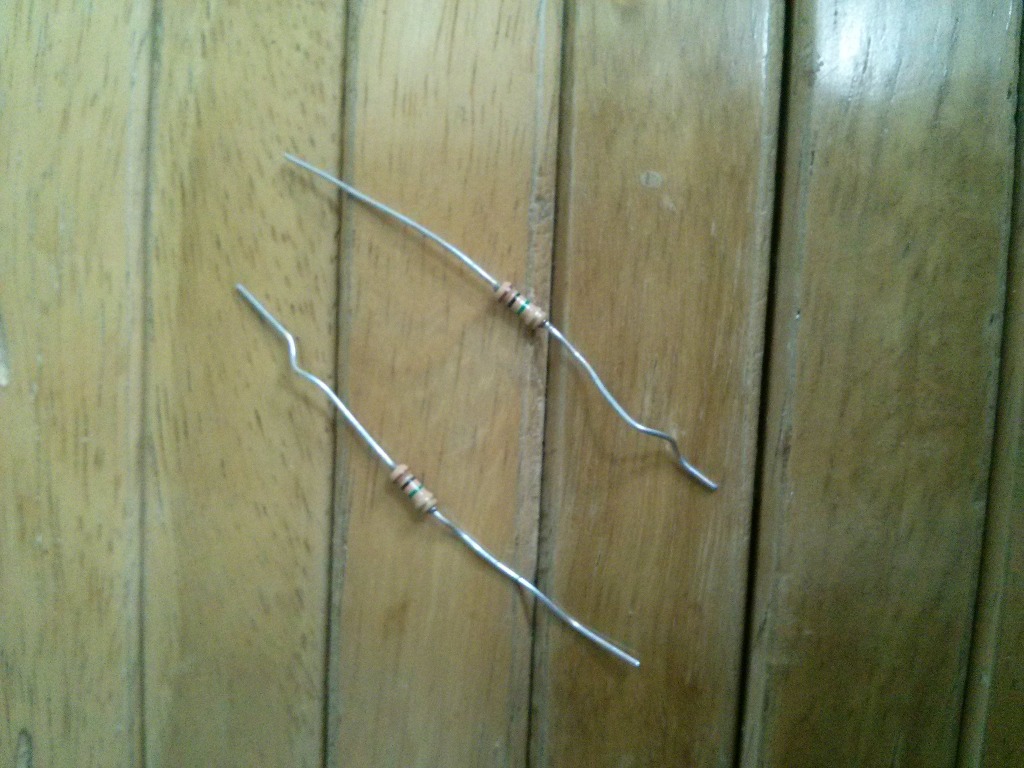

                                                                       * 1메가옴 저항 2개..

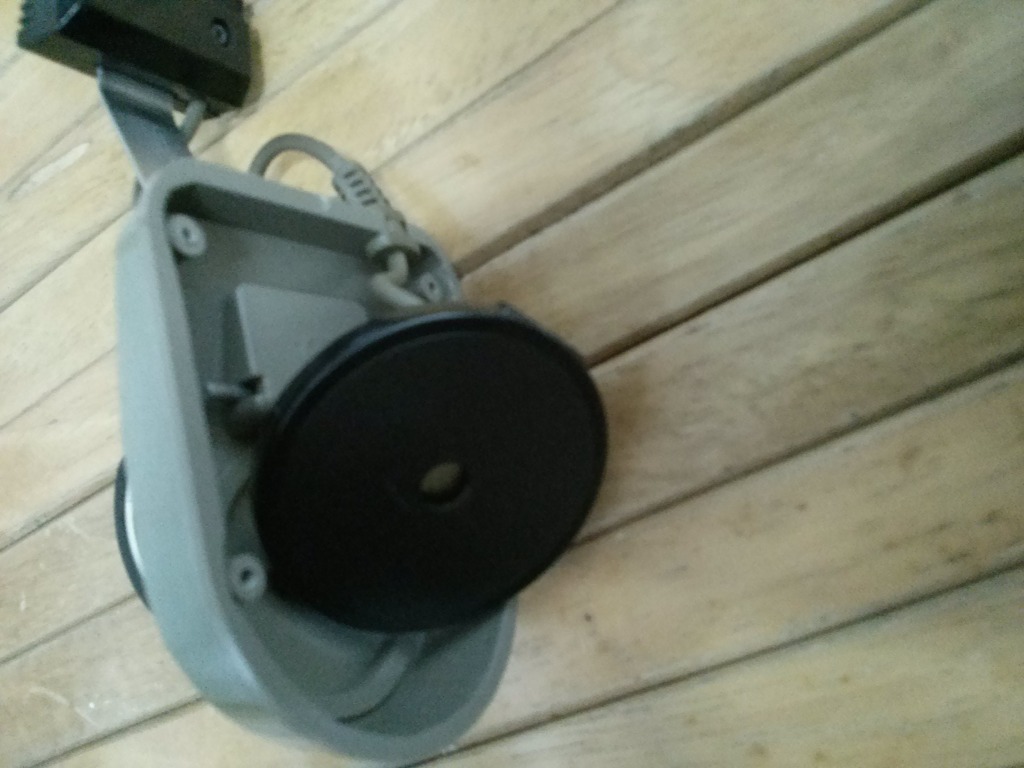

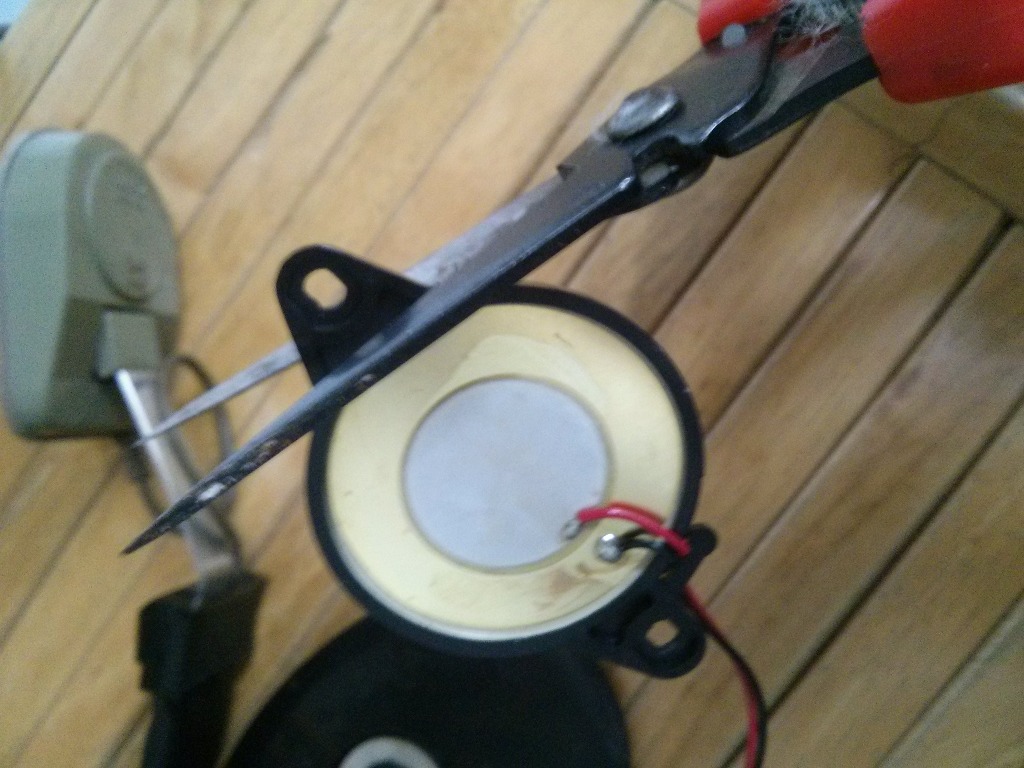

                                                                   * 헤드폰 내부구조 때문에 압전유니트 불필요 부분 제거..

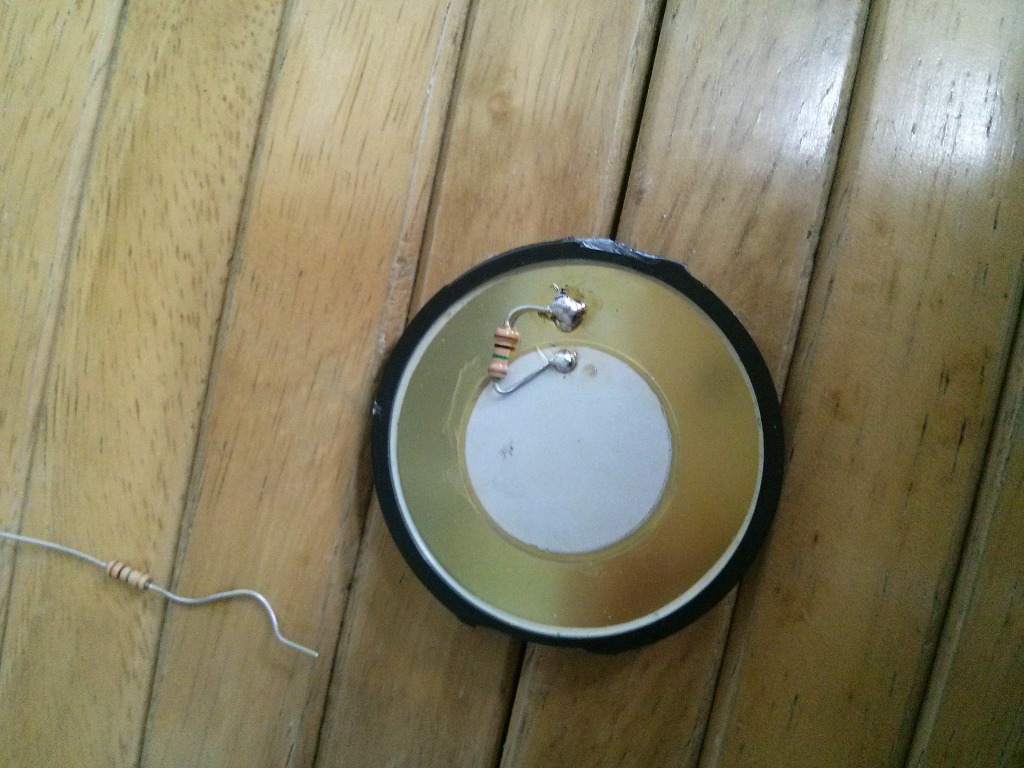

                                                                      * 1메가옴 저항부착..

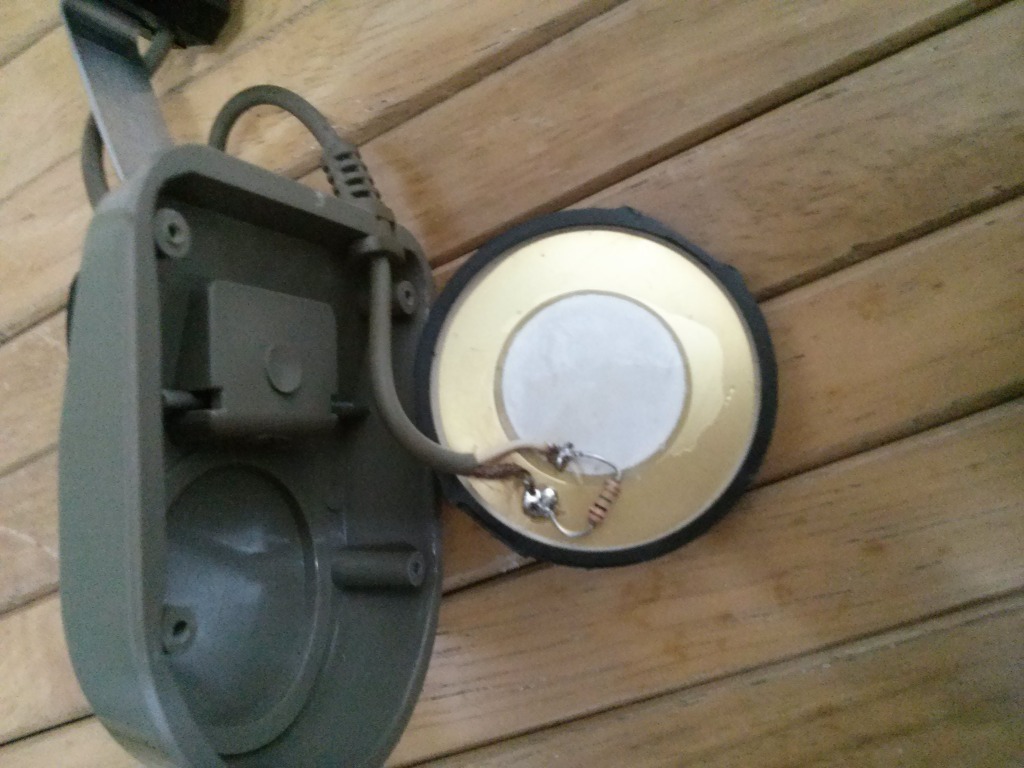

                                                                      * 출력라인 연결..

                                                                       * 양면 테이프로 간이 장착..

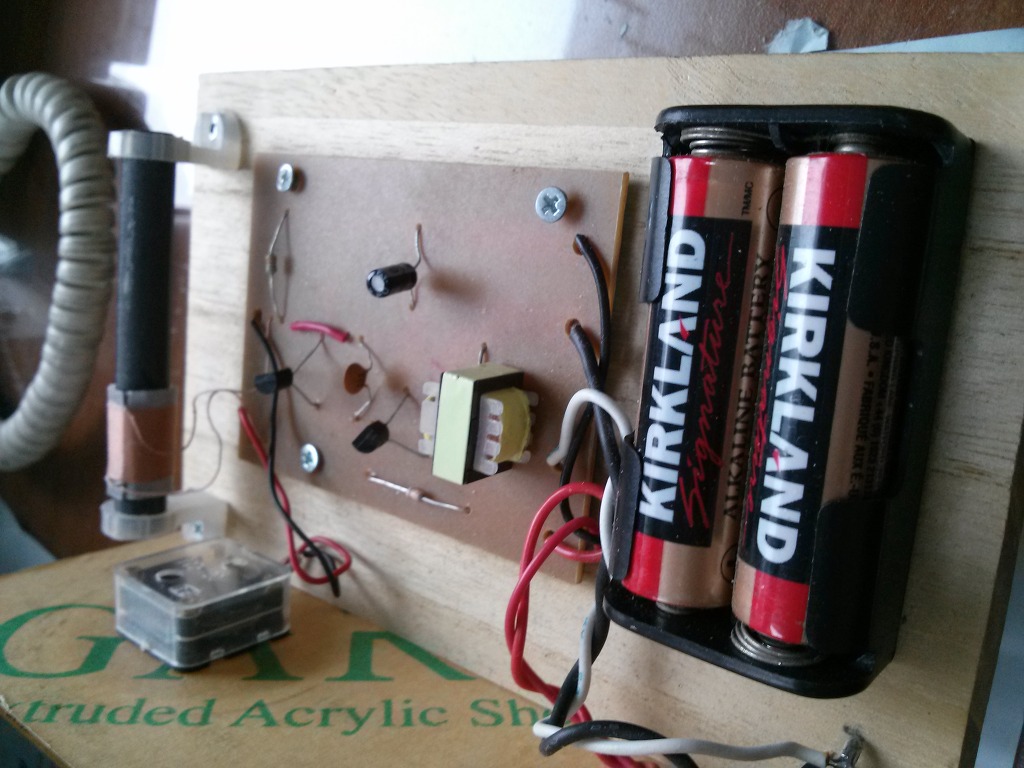

                                                               * 라디오보이 2석 리플렉스 수신기..

삭제된 댓글입니다.

[운영지기(金鎭會)]

지기도 데이비드 아저씨 따라하기 만들어 본것이예요..

[테트라]

컴터 헤드폰이 모양이 오래된 듯하니 광석라디오에 잘 어울리네요. 이어폰 보다는 헤드폰이 갑이죠. ^^

[운영지기(金鎭會)]

평소 세라믹 이어폰 소리별로라고 생각 했는데 ~~
이번 압전 유니트로 만든 소리 들은후 부터는~~ 세라믹이어폰 감도는 영국신사급이네요..(^-^)

[임윤성/보일러박사]

이제 감이 오내요 ^^ 쪼금 ^^^
