백로드혼 스피커의 새로운 디자인_후자라 타입(직선형혼)4인치 작업중

[나무피리(조성용)]

백로드혼 스피커의 새로운 디자인_후자라 타입(직선형혼)4인치 작업중

Fujara라는 악기가 있습니다. 피리의 일종인데 너무 길어서 입으로 연주하고 손가락을 운지 하려면

손이 닿지 않을 정도의 거리입니다. 그래서 한번 중간을 꺽어서 되돌아 오게하여

연주하는 피리의 이름이 후자라입니다.

국내에서 연주하는 사람이 아직 없습니다만 저는 제가 직접 제작을 하여

제가 연주합니다. 물론 아마츄어 수준이지만,,,,,,

직업이 나무악기 제작가 입니다.

이번에 제작하는 백로드혼의 에어웨이도 아래로 내려가서 한번 꺽어서

되돌아 온 위치에 사운드 토출구를 설정하여 제작하여 보기로 하였습니다.

옆면 한장은 투명 아크릴로 마무리를 할까하고 생각중입니다.

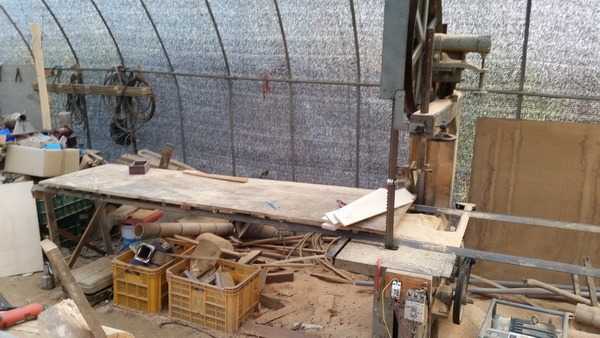

밴드소로 원목을 켜서 판재를 만듭니다.

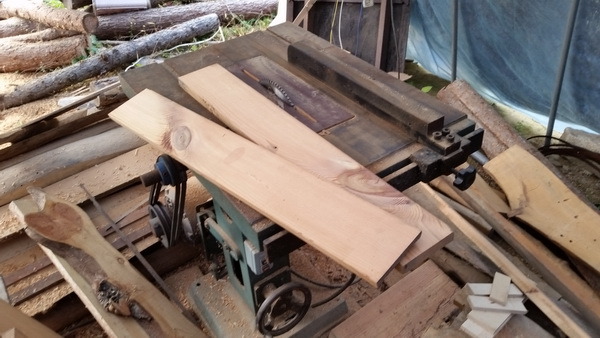

반듯하게 박스작업하기 좋게 규격에 맞추어서 테이블소로 직선켜기작업을 합니다.

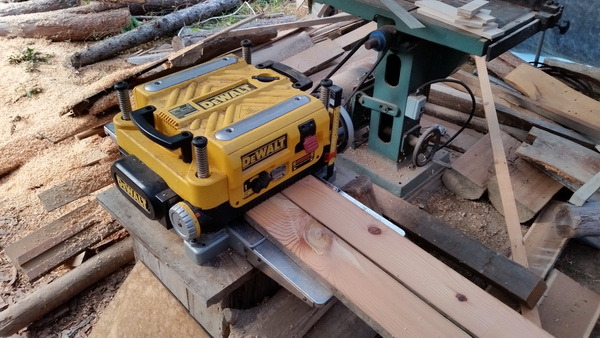

인간이 얼굴에 화장품을 바르듯이 나무표면에 화장을 하여줍니다.

이름하여 자동대패기입니다.

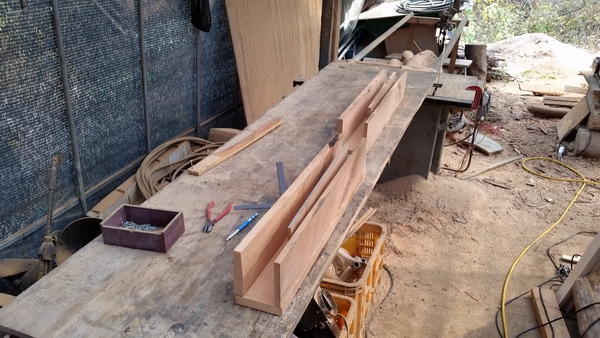

저음역의 음파가 흘러나올 에어웨이의 미로를 직선화 하여 봅니다.

물론 끝으로 갈수록 점점 넓어지게 해야겠지요.

설계도면은 필요 없습니다.

눈과 손으로 짐작하여 작업하는 것이 더 정확하고 빠릅니다.

오랜 경험이라고나 할까요,,,(일종의 자랑질도 됩니다.)

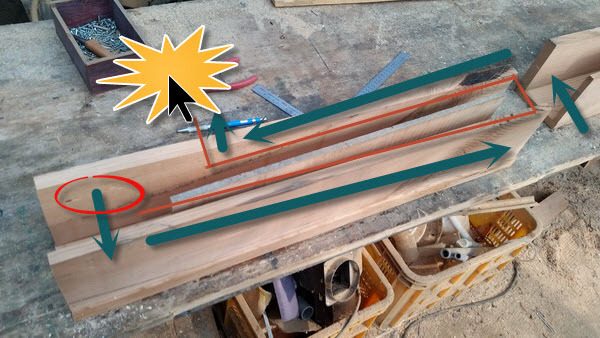

음파의 흐름도입니다. 빨간원의 스피커에서 출발하여 아래로 옆으로 다시 위로 그리고 노랑별 반짝이로

토출됩니다.

스피커유닛은 3인치나 4인치를 사용할 생각입니다.

[반달]

나무자재 값 수월찬이 들겠습니다.

원래 직업도 소리와 관련이 있었군요.

유닛의 기계적인 제원에 맞게 설계한 것인가요?
안 맞으면 피크나 저역이 벙벙거려 다른 방법으로 보강하여야 될 것인데요..

[반달]

저도 지금 집에서 사용하는 스피커가 6.5" 반으로 접은 혼 TQWT 타입의 자작스피커입니다.
18mm 자작나무 합판 스피커 높이는 1미터 정도입니다.
저역 주파수가 45hz 정도로 설계되었고 풀레인지 유닛도 그 정도까지 내려가기 때문에
낮은 저역의 밀도가 잘 어눌리는 스피커가 되었죠.
보통의 풀레인지로는 어려운 낮은 저역을 울려줍니다.

[나무피리(조성용)]

통을 설계하는 쪽 보다는 통을 제작하여 놓고
거기에 맞는 유닛을 찾는 것이 더 빠르다고 생각이 되어서
통의 사이즈는 크게 신경을 쓰지 않습니다만 특별한 방법이 있다면
한 수 지도하여 주십시요~~

[반달]

나무피리(조성용) 스피커 통을 만드는 이유는 저역에 있습니다.
스피커 유닛의 레조넌트 주파수 이하로 대역을 늘리는데 있죠.

http://www.mh-audio.nl/TQWT.asp?c=y#ready
http://www.fostexinternational.com/docs/speaker_components/pdf/FE103En.pdf

위 사이트에서 포스텍스 4인치 FE103 유닛으로 계산하면 저역의 주파수가 54Hz(-3db)로 나오고 통 높이는 54cm, 폭 12cm, 깊이 18cm
정도 됩니다. 저역을 더 내리려면 레조넌트 주파스가 더 낮은 유닛을 사용하여 계산하여야 합니다.

[나무피리(조성용)]

반달 링크해 주신 사이트는 아직 안읽어 보았지만 제 개인적인 견해는
말씀하신 체적과 사이즈가 같다 하더라도 ㄹ 꺽임을 몇번으로 하는 가,
그리고 관로의 형태를 어떻게 할 것인가에 따라서 저음인 음파의 세기나
음색등이 달라질 것 같은 생각이 듭니다. 그리고 중간통로등에 레죠넌스라고 하는
에어밸브의 적용등 연구할 과제는 무궁무진할 것으로 예상이 됩니다.
조언 감사합니다~~
