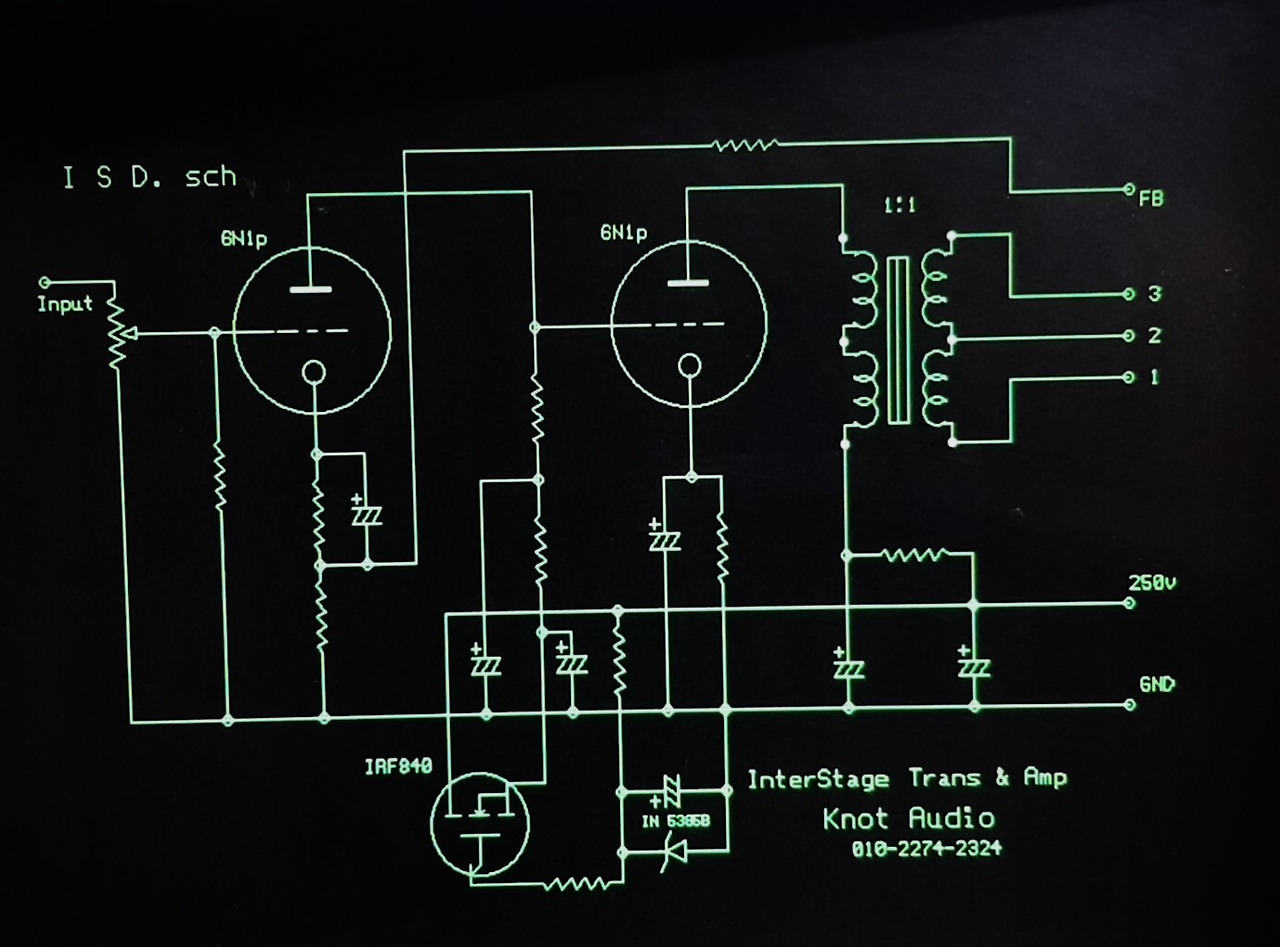

I S D 기본 회로도
DC 직열 증폭 과 Inter Stage Trans로 출력관 한개로 출력되는 싱글 진공관 앰프와 두개를 사용하는 PP 증폭에도 적합한 ISD 회로이다.
직열관 , 방열관 , 3극관 , 빔관 , 5극관 등 모든 출력관을 사용할 수 있는 구성의 AMP로 별도의 PreAmp가 요구되지않는 system으로 DC직열 증폭으로 증폭량이 매우높고 주파수특성이 높아 음질, 해상도 등 초저음부터 높은 고음까지 바로옆에서 연주하는것 같은 실감나는 생생한 현장감을 들려주며 미지의 Inter Stage AMP의 세계를 펼처준다
출력관이 하나식인 싱글일때는 출력단의 2는 NC 이며 1과 3으로 오디오 신호를 출력관에 공급하며 PP일때는 2는 중심점인 접지로사용하며 1과 3 으로 출력관에 오디오 신호를 공급하여 준다.

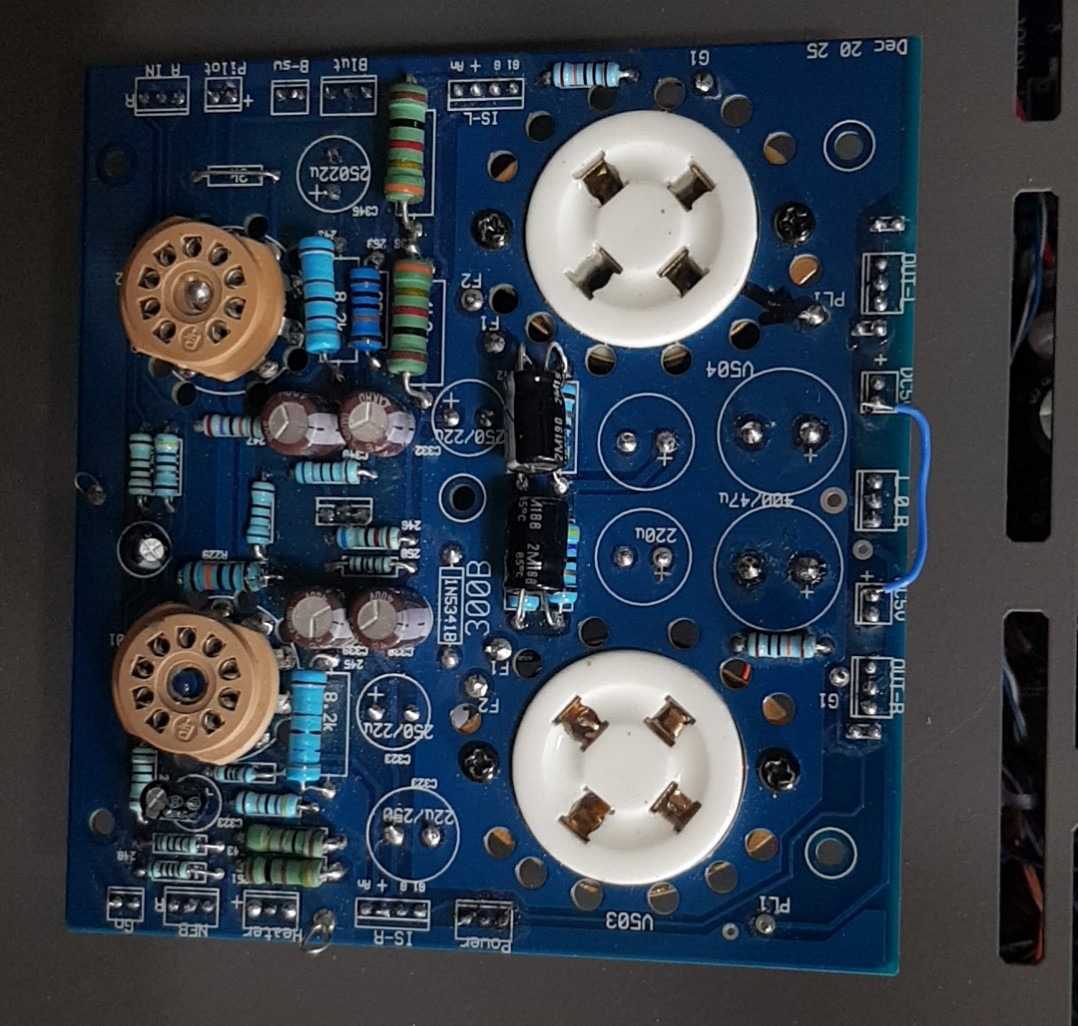

12cm x 11.5cm의 작은크기의 기판으로 모든 부품을 수용하며 DC 직열증폭에 매우 중요한 DC 175V 의 정전압 회로 내장 300B Amp의 성능을 최대한 발휘할 수 있게 UP 시킨다.

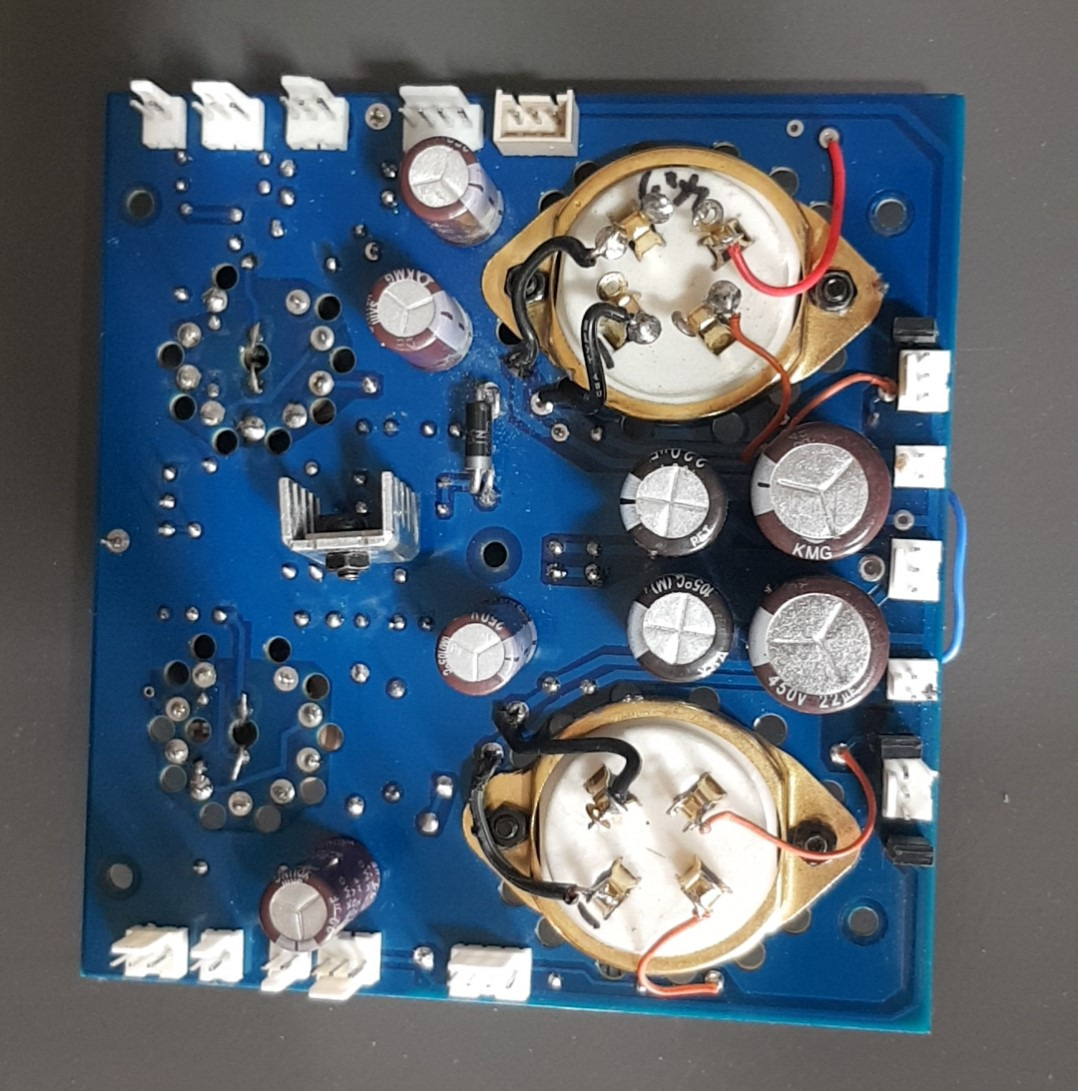

출력관 300B의 소켓 배선은 유연한 선으로 연결 되어 접속불량을 얘방하였다.

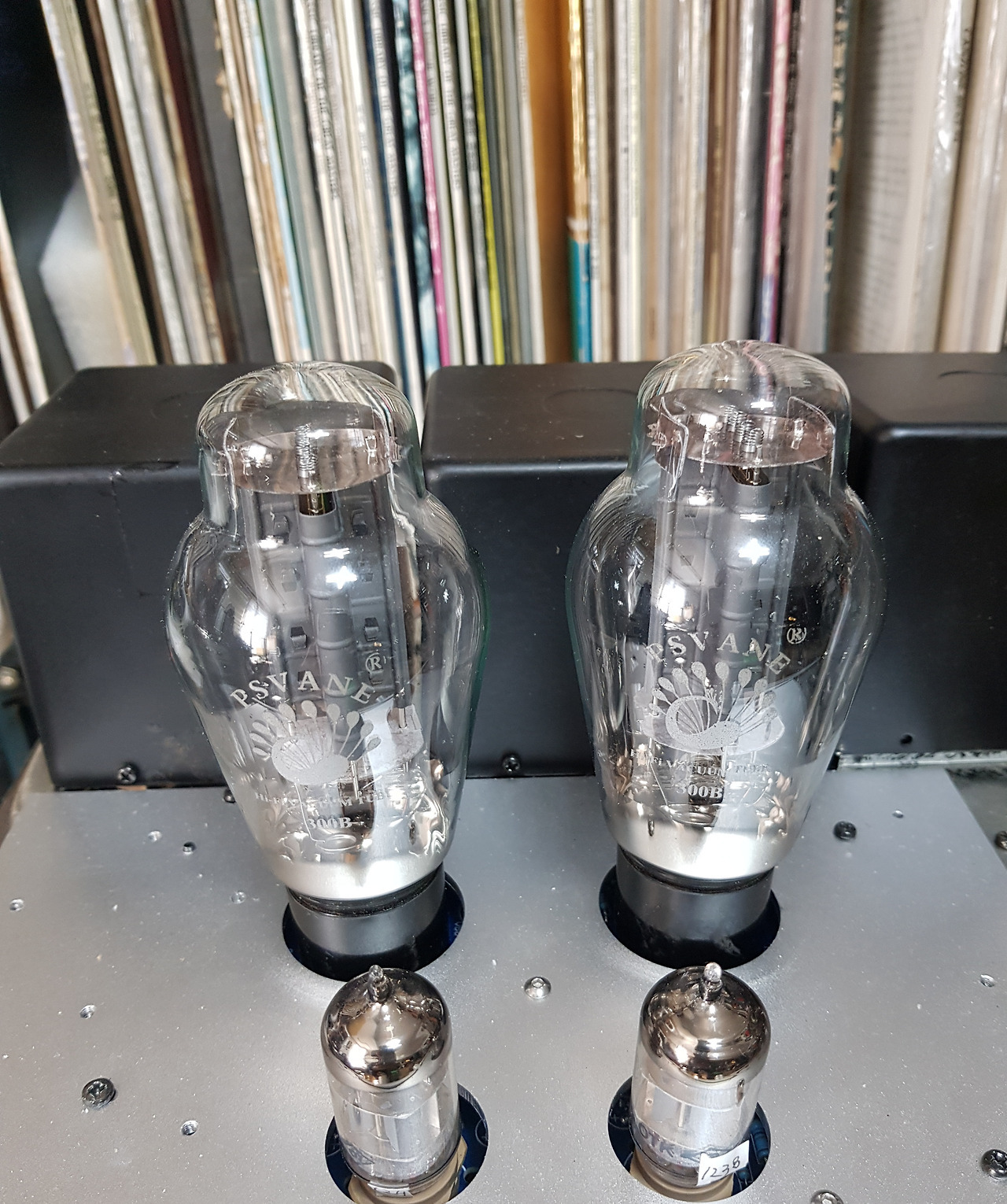

대부분의 부품과 기판을 상부 판넬 아래에 배치하였다.

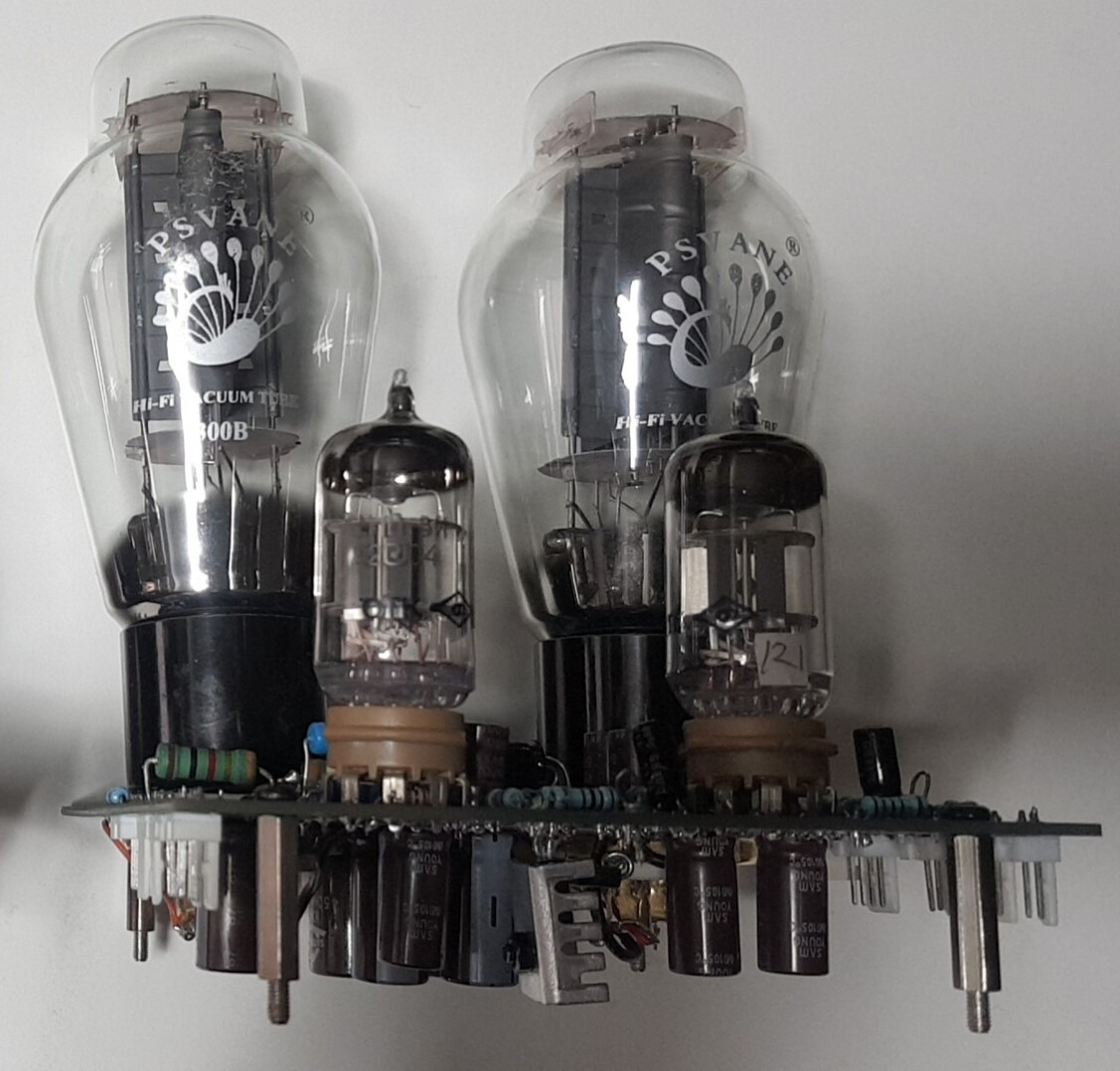

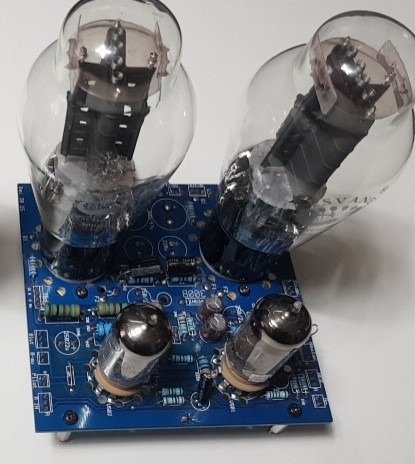

출력관의 크기에 비해 다소 왜소해보이는 PCB 이지만 만족하게 모든기능을 발휘시키며 카프링 콘덴셔을 사용하는 AMP에서는 들어보지 못하는 초저음부터 높은 고음까지 바로옆에서 연주하는것 같은 실감나는 생생한 현장감을 들려주며 미지의 Inter Stage AMP의 세계를 펼처준다. 콘덴서나 저항 등 에서 감쇄되고 지연되는 왜곡을 배제하여 높은 해상도의 실감나는 Sound을 들려준다.
ISD에 사용되는 진공관은 Dual Audio Triode 로 6.3volts 600mA로 구동되는 6N1P이다. 매우 저럼한 진공관으로 알려져있으나 6FQ7/6CG7 이나 5687또는 6N6P 등 의 진공관과 비교해도 조금의 손색이 없어 보인다.
Triode 출력관 6C19 또는 EL34 6V6 6L6 등 어떠한 출력관에도 잘 어울려지는 비교적 저렴하면서도 성능 좋은 구성의 얨프이다. 여러사람에게 많은 줄거움을 줄 수 있는 기회라 생각되어 저렴한 값으로 제공하려 생각되어 이글을 적어본다.

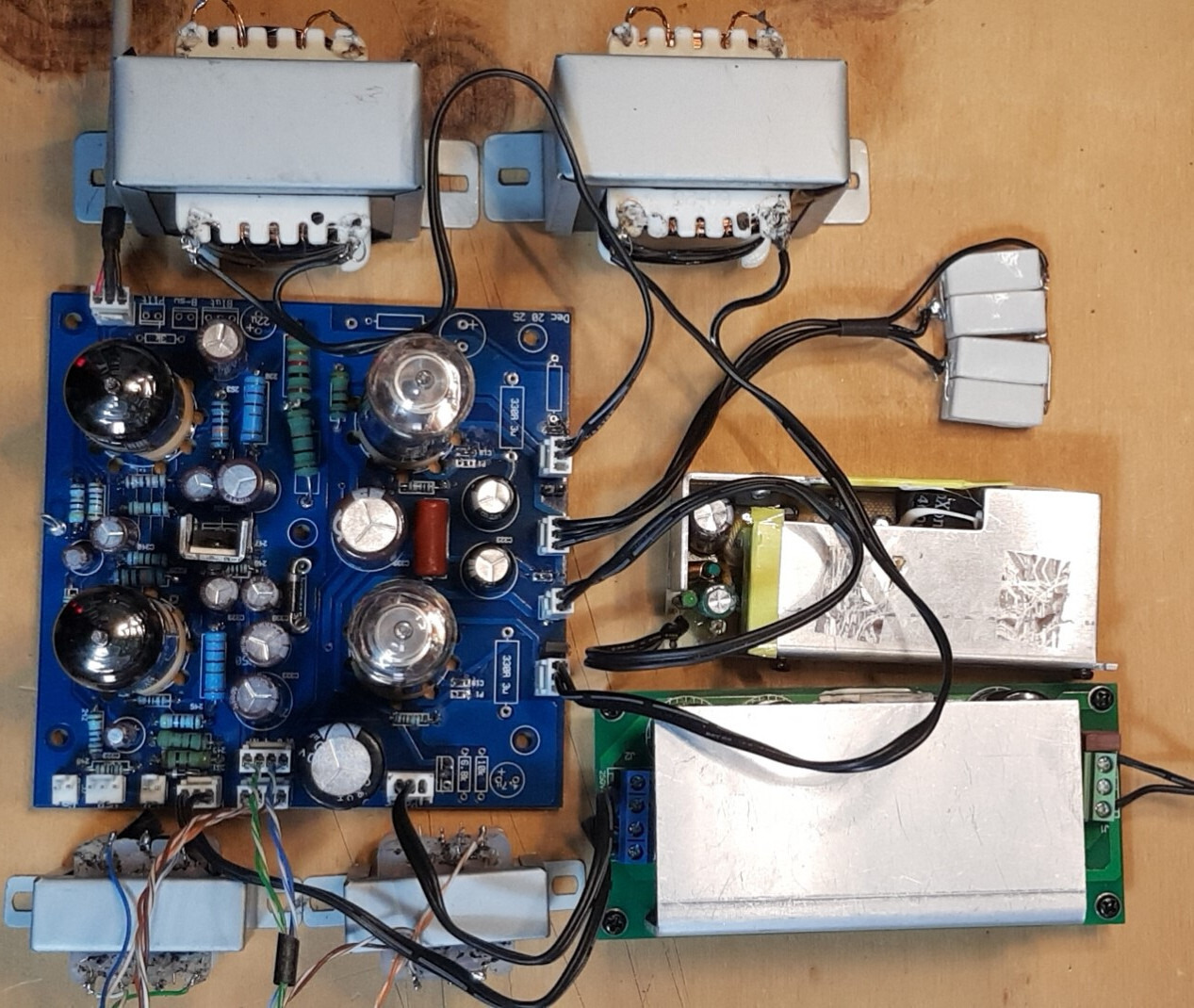

만들어 보려는 사람의 요구에 따라 진공관 PCB , InterStageTrans , 출력트랜스 , 전원부 ,등 만드는 사람의 필요에 따라 공급하려 한다.
만들어 보고 십거나 관심이 있으신 분은 이곳을 방문하시거나 연락을 주시면 보다상세히 알려 드리려 함니다.
세운상가 가동 863호 010-2274-2324 류재룡 |
