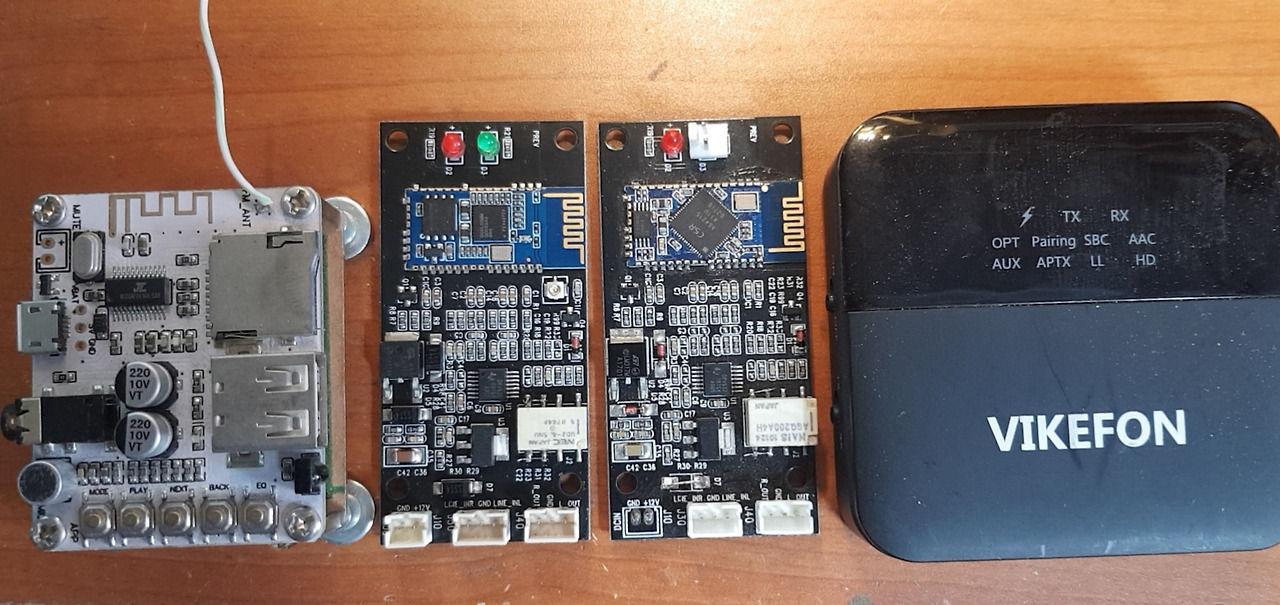

여러가지 Bluetooth 모듈 들
1. FM 등 다기능 모듈
2. Bluetooth 4.2
지원 AAC/ SBC/ A2OP/ aptx / aptx-ll / aptx- HD
3. Bluetooth 4.2 / 5.0
지원 AAC/ SBC / A2OP /aptx /
4. VIKEFON Bluetooth TX / RX
사용하여본 모듈중 2. Bluetooth 4.2 AAC/ SBC/ A2OP/ aptx / aptx-ll / aptx- HD 가 가장 음질이 가장 좋은것 같아
다양한 모듈중 모듈 2을 사용하여 음악을 청취한 예을 설명하려 합니다.
많은 기능을 내장한 모듈 1은 FM을 비롯해 각종 칩들과 여러가지 기능들을 내장하고 있지만 음질이 떨어저 제외하고,
모듈 4는 Bluetooth TX 와 RX 가 모두지원되나 역시 음질면에서는 여러가지로 부족한점이 많아 제외하였다.
사진에는 없지만 여러 Bluetooth 모듈들은 가격 또는 사용샹의 편리성을 참조하여 모듈 2와 3으로 Test 하였다.
aptx 는퀄컴의 오디오 코덱 알고리즘 으로, 블루투스를 통해 고음질 오디오를 압축하고 전송하는 데 사용된다.
이 기술은 표준 코덱에 비해 지연 시간을 낮추고 음질 저하를 최소화하여 거의 완벽한 무선 청취 경험을 하게된다.
모듈 2 와 3 은 같은회사 퀄컴에서 생산한 모튤로 위의 사진 상부에서와 같이 Bluetooth 모듈의 칩이 서로 조금 다르다.
모듈 2 는 네모난 큰 칩이 2개인데 비해 모듈 3 은 칩하나가 크며 마름모꼴로 배치되어있고 또 한개의 칩은 조금작은 칩이 옆에 배치되어 있습니다. 안데나와 입출력 콘넥터도 같고 표시등인 LED도 같으며 리레이 기타 칩 들도 같으며 사진의 모듈 3 은 test 중 LED 한개를 제거하고 콘넥터를 삽입하여 원격 제어를 시행한 형태로 있고 동작전압 6V-12V 보다 낮은 5V로 동작 시키려 다이오드를 제거하고 점퍼선으로 직결하여 사용하였다. 모듈 2와 3 의 리레이 동작이 거추장스러워 리레이 동작을 중지시키고 직결 하였다. 사용중 외부 신호에 반응하여 여러 모로 불편하여 정지 시켰다.
모듈 3 이 Old 버전이고 모듈 2 가 최신 버전 이며 두 모듈간의 가격차이가 있고 두 모듈모두 지금도 생산 된다.
Apple I-pad 로 Bluetooth 수신 모듈 로 음질저하없이 거의 완벽한 Audio를 실현할 수 있다.
내가 사용중인 핸드폰 삼성 S-8 로 Classik 이나 팝송을 들으면 그런대로 들을만 한데 가수의 노래를 듵다보면 특히 가요을 들어보면 가수의 목소리가 어딘지 이상해 Apple I-pad로 다시들어보면 음질 차이가 많아 확인하여보니 삼성 S-8은 aptx 등 고급 프로토콜이 지원 되지않아 S-8 핸드폰 으로는 고음질로 청취할 수가 없는것 같습니다.
aptx가 지원되는 기기 라면 특별한 음원을 사용하지않아도 YouTube와 Bluetooth를 통해 CD 수준의 16Bit /44.1kHz 수준의 음질로 청취할수 있다.
aptx는 표준 코덱에 비해 지연 시간을 낮추고 음질 저하를 최소화하여 거의 완벽한 무선 청취 경험을 보장한다.
aptx HD는 고해상도 오디오를 위해 설계되었으며, 24비트/48kHz 오디오를 지원하여 더욱 섬세하고 선명한 사운드를 제공 하여 준다.
Audio 음원을 LP, CD 기타 다양한 음원을 구입하는 번거로운 없이도 유튜브나 각종Music 센터에서 Bluetooth 수신 모듈이 지원하는 AAC/ SBC/ A2OP/ aptx / aptx-ll / aptx- HD 등의 프로토콜을 통해 좋은 음원을 접할 수 있다.
