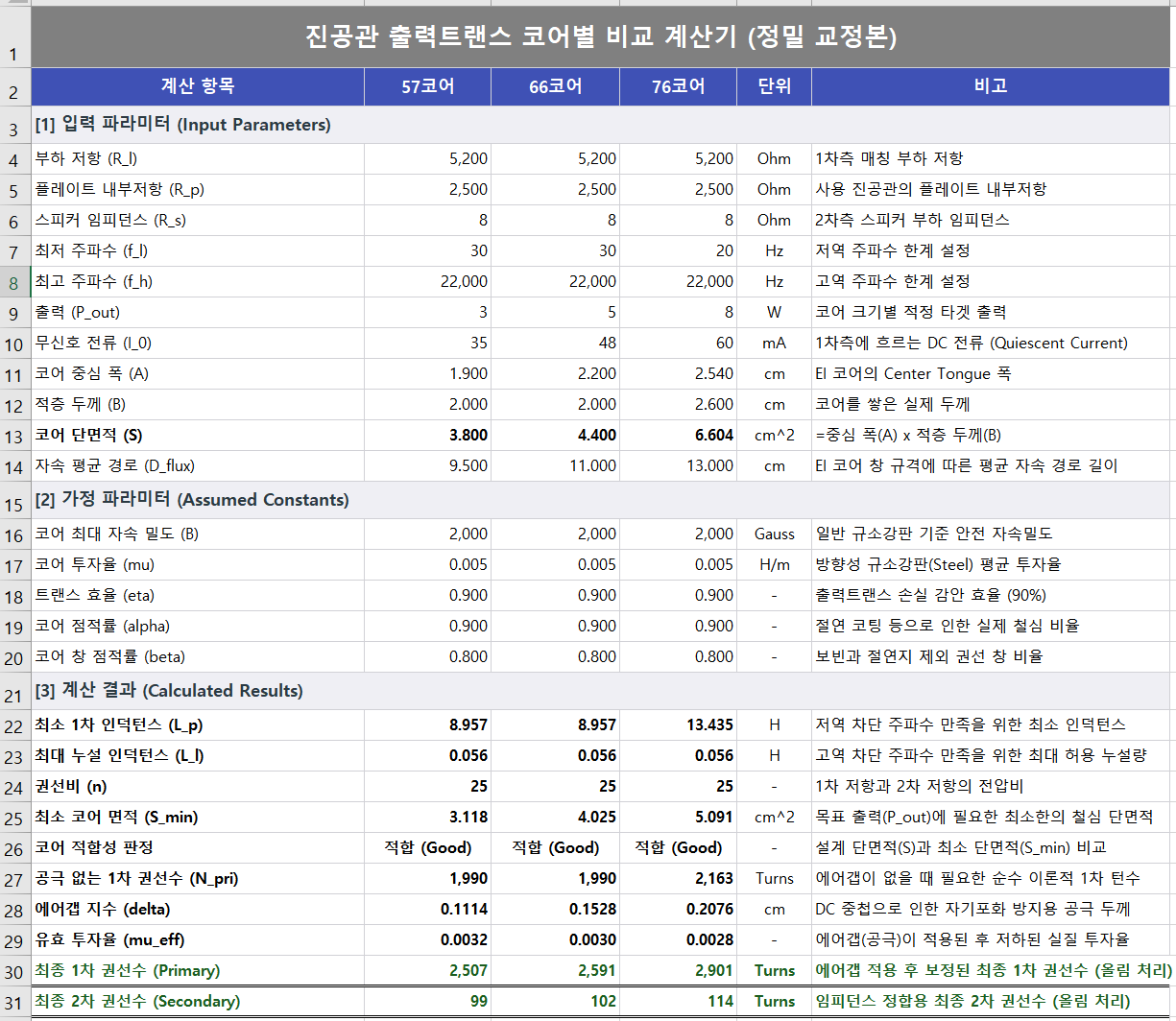

싱글 출력트랜스 설계 계산기 .. 엑셀

[반달]

오픈소스 프로그램 다운 받아서 .. 엑셀로 만들었습니다.

출력관의 내부저항이 작으면 턴수를 줄일 수 있습니다.

일반 규소강판 기준입니다. Z코어(방향성 규소강판)라고 보면 될 거 같습니다.

Output_Transformer_Calculator_57_66_76 (1).xlsx

12.36KB

첨부파일첨부된 파일이 2개 있습니다.

• png 파일 image.png
• xlsx 파일 Output_Transformer_Calculator_57_66_76 (1).xlsx

[운영지기]

수동권선기 구하고 싶어 지는군요..^

[반달]

손으로 한줄, 한줄 감는 것은 불가능 하겠죠?

[윤선생]

회사를 그만두면 하나 만들어 볼려고 하는데
더 있어야 할것 같고
일하면서 프로그램이나 짜볼려고요.

[반달]

1차, 2차 권선분할과 배치가 중요할 겁니다.

[윤선생]

반달 전원트랜스는 1차와 2차를 1분활 하는데. . .
출력트랜스는 1차와 2차를 다중 분할로 감는것 같습니다.
실제 가는것으로 본적이 없어서요?
