제미나이와 chatGPT를 닥달하여 권선 방법을 정리시켰습니다.
PP 보다는 간단한 편입니다.
4옴, 16옴 추가하려면 2차 권선이 복잡해집니다
제미나이 정리본에 오류가 있어서 chatGPT에 수정시켰습니다.

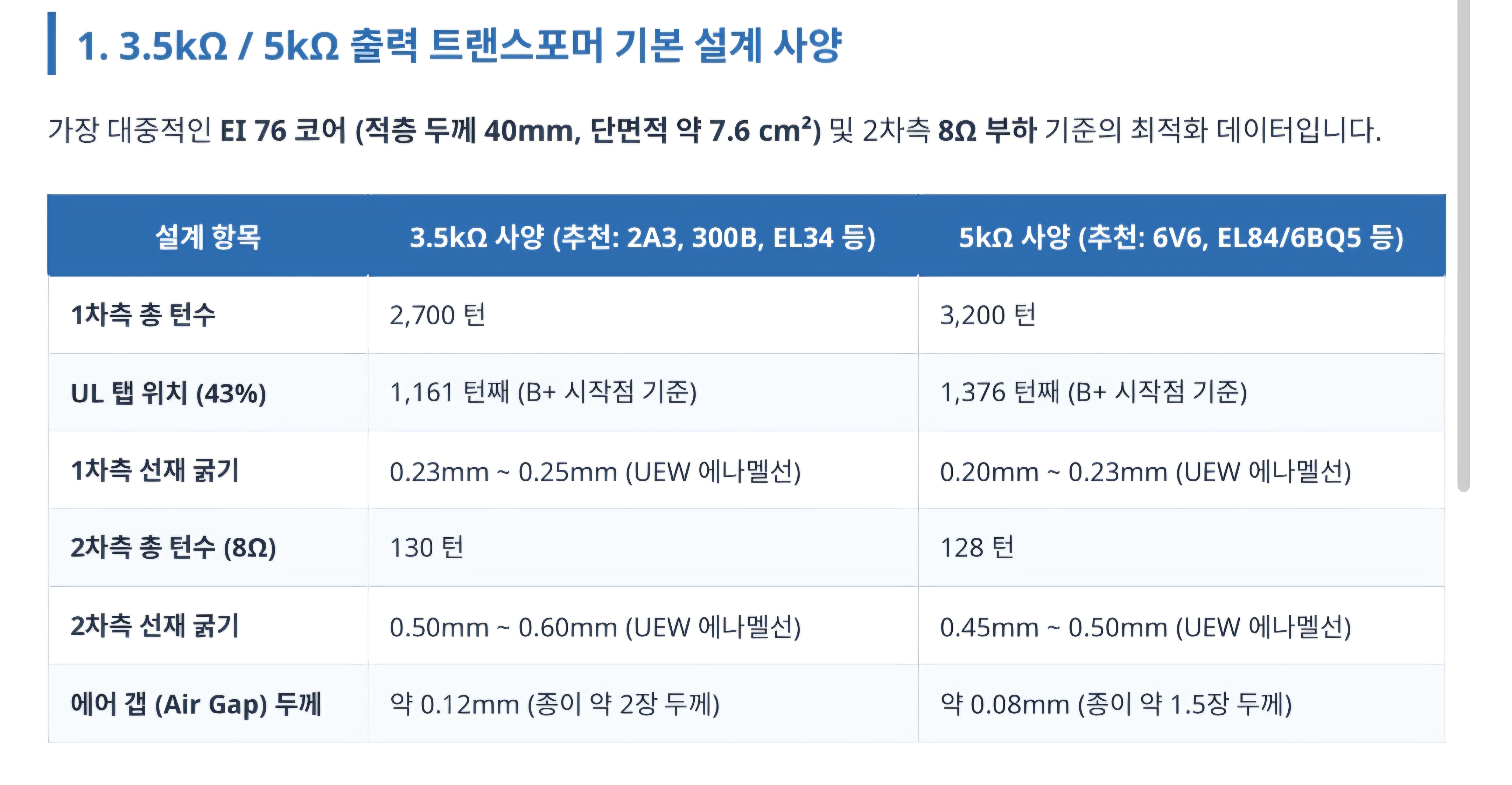

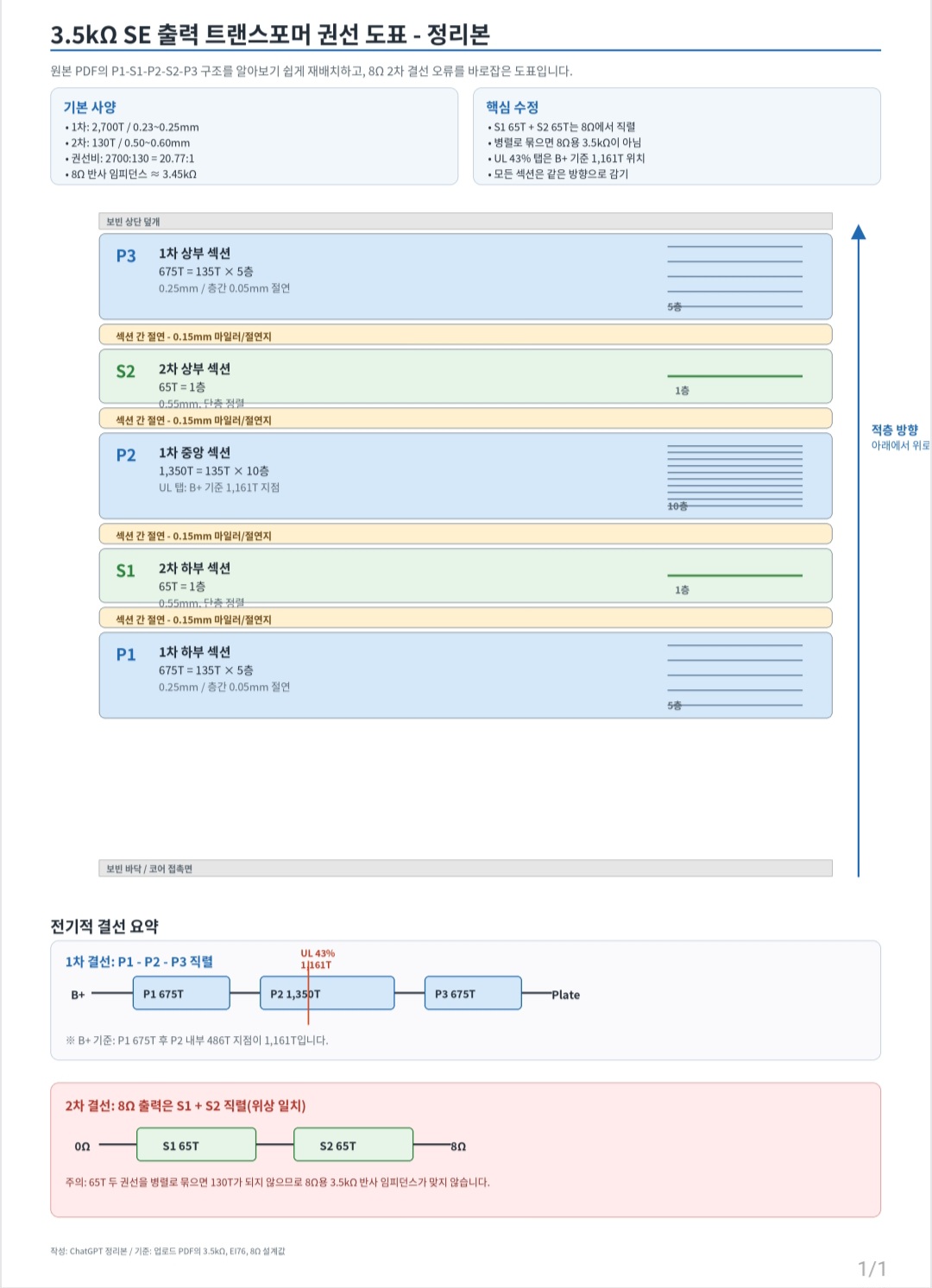

3.5K 76코어 .. 8 옴

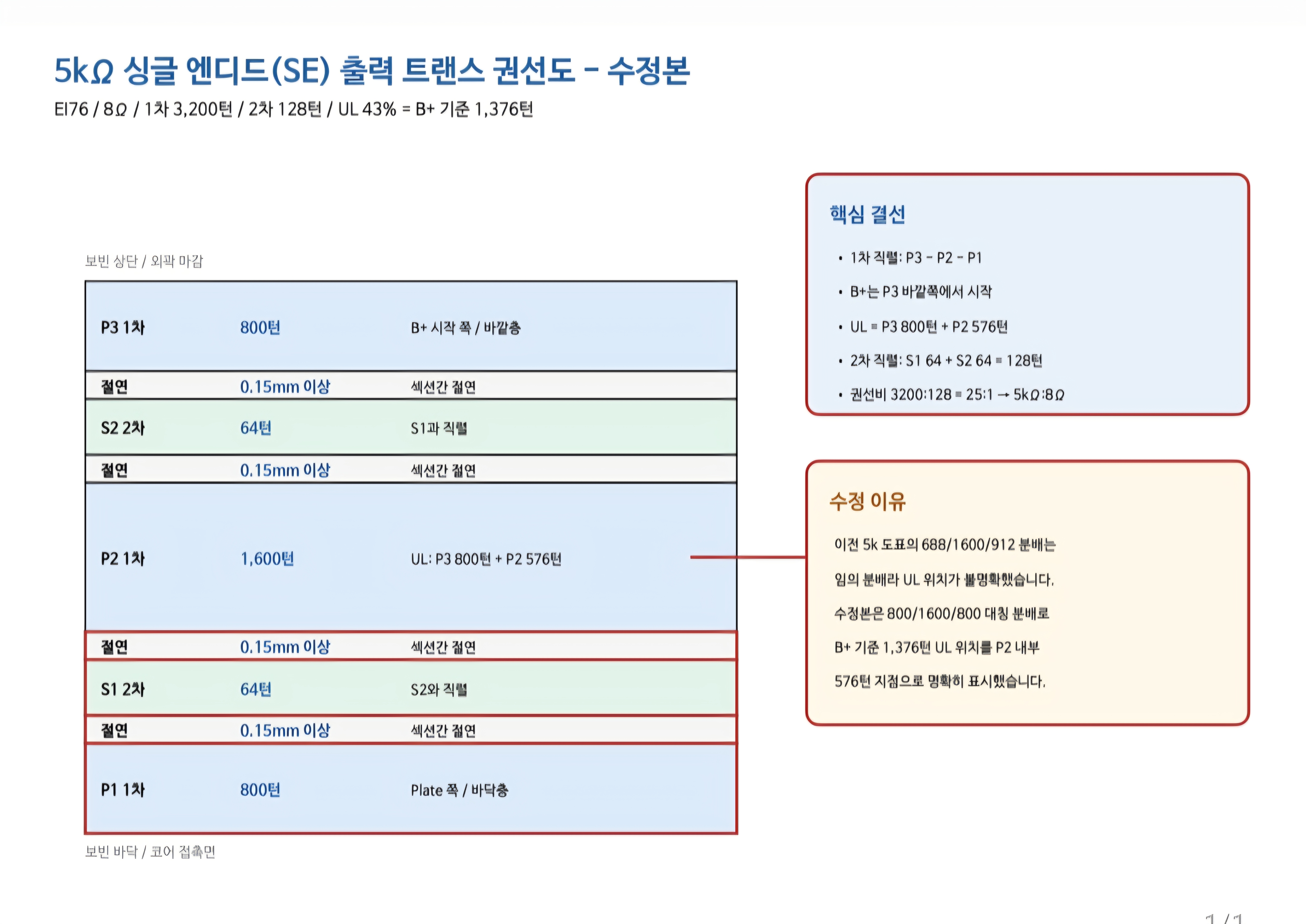

5K 76코어 .. 8옴
5K에서 4옴, 8옴, 16옴으로 뽑으려면..
S1을 45 + 45, S2도 45 + 45 로 중간 탭을 만듭니다.
45 + 45 ... 90턴에서 뽑으면 4옴
45 + 45 + 45 ... 135턴에서 8옴
45 + 45 + 45 + 45 .. 180턴 사용 시 16옴이 됩니다.
다음검색
댓글
댓글 리스트-
작성자운영지기 작성시간 26.06.13 이론적 자료 잘 정리 해주셨네요 고급감이 경우 대개 1차코일
4분할 사에에 2차코일 4분할
썩어감이 관계로 아마추어가 손수감이법 전문 권선기 없이는 사실상 힘들겠죠..
-
답댓글 작성자반달 작성자 본인 여부 작성자 작성시간 26.06.13 세월아 뇌월아 한층 감고, 쉬었다가 또 한층 감고 하면 손으로도 가능할 듯 싶습니다.
단, 층간 절연지와 권선 두께가 보빈보다 두껍거나, 견고하게 합침, 에어갭을 균일하고 분리되지 않게가 더 어려울 것입니다. -
작성자knot 작성시간 26.06.14 잘보았습니다.
내가 만드는 출력트랜스와는 권선수의 차이가 클것같네요.
1차 권선 DC저항이 좀 많을뜻 하고요.
감사합니다. -
답댓글 작성자반달 작성자 본인 여부 작성자 작성시간 26.06.15 3.5k 가 130~140옴, 5k가 180~200옴 정도 나올 것입니다.
저는 5극이나 UL접속의 경우 NFB를 걸지 않습니다.
15년 전에 트랜스 전문업체에 의뢰해서 실험 주문제작을 했었습니다.
2500턴 이하에서는 저역이 부족하고, 3500턴 넘으면 저역은 굉장히 좋아지는데 고역이 별로였습니다.
2800 ~ 3200 턴이 가장 무난하다 생각합니다.
