76코어 출력트랜스 권선, 코일 굵기 추정 분석 (1)

[반달]

이전 글에서 AI에 출력트랜스의 권선을 계산시켰습니다.

3000턴 76코어 0.20~0.23 코일이 적당하냐고 추궁하니, 실토합니다.

200옴 내외 계산은 적층과 코일 크기를 정확하게 여유 없이 계산한 결과라고 실토합니다.

AI가 상황에 맞게 답변을 꿰 맞첬을 가능성도 있습니다.

No NFB 상태에서 1차 2500턴 이하면 저역이 부족하고 3500턴을 초과하면 고역이 줄어 듬을 경험하였었습니다.

내부저항이 작은 3극관에서는 저역부족을 느끼지 못할 수도 있습니다.

주문한 다운 트랜스 찾으면서...업체 사장님에 질문하였습니다.

5K SE 76코어 1차측의 턴수와 코일 굴기를 물어 봅니다.

1차는 3000~3100턴을 0.16mm로 감는다고 합니다.

AI가 알려주는 0.20~0.23로 가능하냐고 물어보니, 자기는 불가능하다고 합니다.

코어를 끼우기가 어려울 거라고 합니다.

0.18이나 0.19정도는 억지로 가능할 수도 있으나 무리라고 합니다.

결선에 필요한 공간도 필요할 거 같습니다.

납품 예정인 0.16mm로 감은 76코어 5K DCR을 측정하니 390옴 정도였습니다.

제가 보유하고 있는 출력트랜스 DCR을 측정하고 턴수와 코일 긁기를 추정해 봅니다.

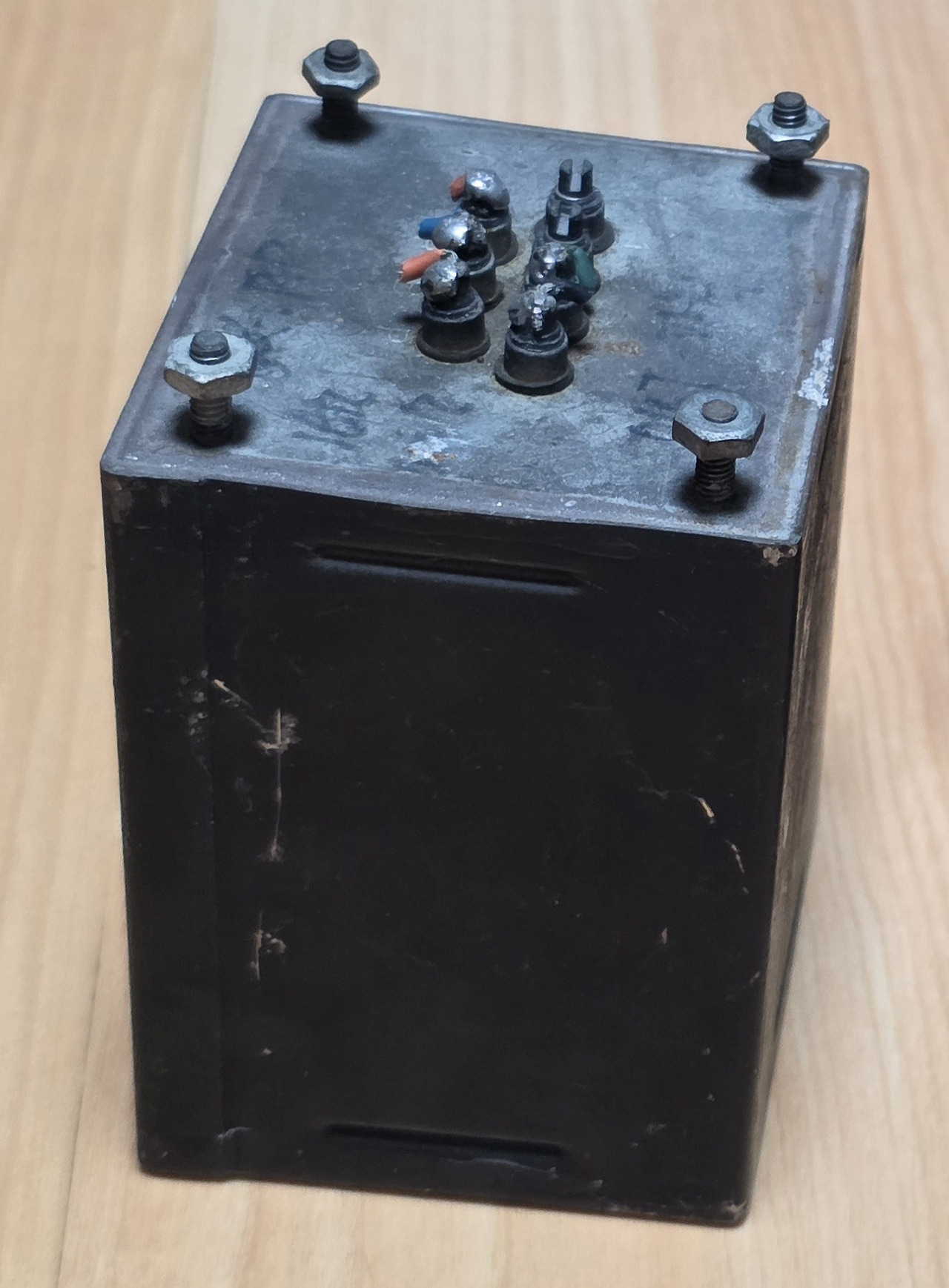

(1) 아래 사진 미제 8K PP 1차는 485옴입니다. 0.16 정도로 추정이 됩니다.

     76코어로 추정합니다. 858코어도 가능할 수도 있지만 납땜단자 공간이 너무 좁습니다.

(2) 국내 주문제작 C코어 8K PP (76코어 케이스 몰딩)... 370옴입니다.

     0.18정도로 추정해 봅니다.

(3) 국내 주문제작 76코어 5K SE는 350옴입니다.

     0.17로 감았거나 0.16에 턴수를 2800~2900으로 줄였을 수도 있습니다.

(4) 2200턴 정도를 858코어에 감아서 저역 부족 트랜스 7K SE는 125옴입니다.

     턴수가 작으니 0.25~0.28 정도로 추정합니다.

2A3, 300B 등 내부저항이 작은 관들은 3.5K, 2.5K로 턴수를 줄이고 코일 굵기를 늘이는 것은 가능할 것입니다.

플레이트 전류가 크기 때문에 코어 크기는 96 ~ 105 정도로 감는 것이 저역 확보에 유리합니다.

[윤선생]

수고 하셨습니다.

우선 코아크기별 코일굵기별 턴수가 가능한지 정리가 된다음 계산식을 프로그래밍 해서 자동권선기를 설계해야 할것 같습니다.

위에서 언급 했듯이 코일굵기가 0.25~0.28(0.8 x)은 96코어에서 계산된듯 어는자료엣니 본듯 합니다. 다시 찾아볼께요.

[반달]

0.25~0.8 .. 0.25~0.28이겠죠?

[운영지기]

가장 어려운 OPT 분석 하셨네요..
코일 굵기 증가 시키면 저역 상승
반대로 고역에서는 특성 반감
되는것 아닌지요..

[반달]

코일 굵으면 턴수 작아져서 저역에 불리합니다.
권선 두께 한정된 영역이라서..
