테슬라 코일 실험..

[햇살나무]

마르코니 송신기와 원리가 유사한 테슬라 코일을 제작해 보았습니다.

다소 위험한 실험일 수도 있지만

옛 불꽃방식의 초기형 송수신기의 원리를 이해하기에는 테슬라 코일 만한것도 없는것 같습니다.

원리는 라디오가 송수신 되는 원리인 공진을 이용한다는 것이 똑같습니다.

2차 코일은 자체적인 인덕턴스와 캐퍼시턴스로 고유의 공진 주파수를 갖게 되는데

2차 코일의 공진 주파수를 알면

나머지 부분인 1차 코일과 콘덴서를 조합해서 2차 코일과 같은 공진 주파수를 가지게 만들면 됩니다.

다만 고압 전류가 흐르므로 누전 되지 않도록 구조를 신경써야 합니다.

전원공급은 앞서 소개한 차량용 점화 코일로 공급하였습니다.

작동방식은 만들기 쉬운 Spark Gap방식을 적용했습니다.

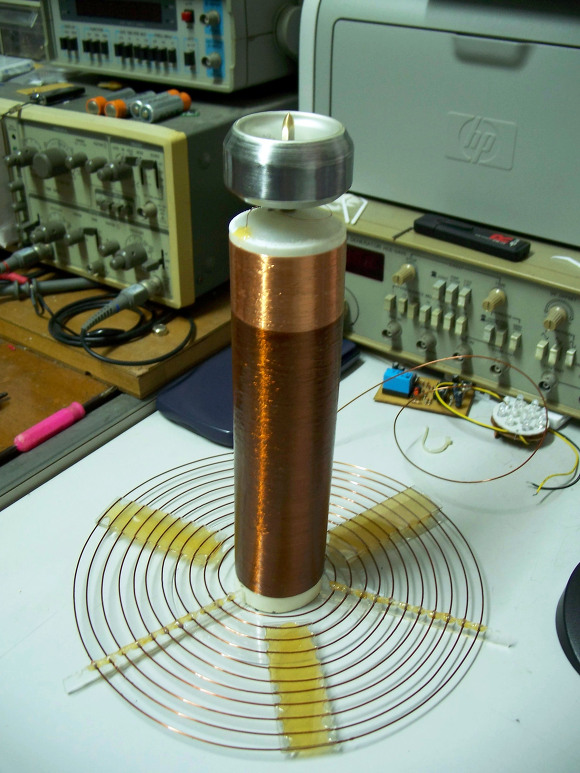

제작한 테슬라 코일의 모습..

가운데 기둥처럼 쏟아 있는것이 2차 코일이고

아래 부분에 원반형으로 감긴 것이 1차 코일 입니다.

참고로 테슬라 코일 너무 위험 합니다.

높은 고전압과 유해한 오존가스와 강한 전자기파가 나오므로 주의하셔야 합니다.

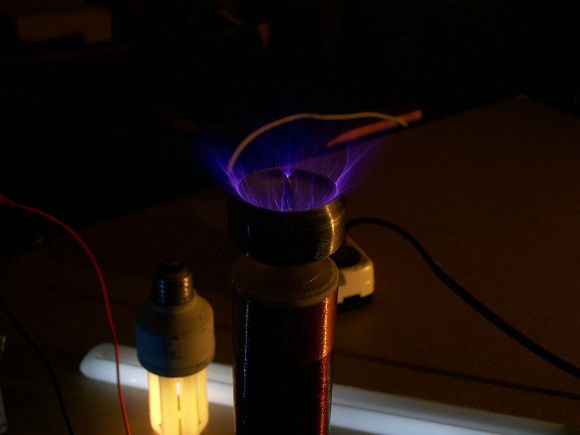

2차 측에 유도된 고압전기의 방전 모습..

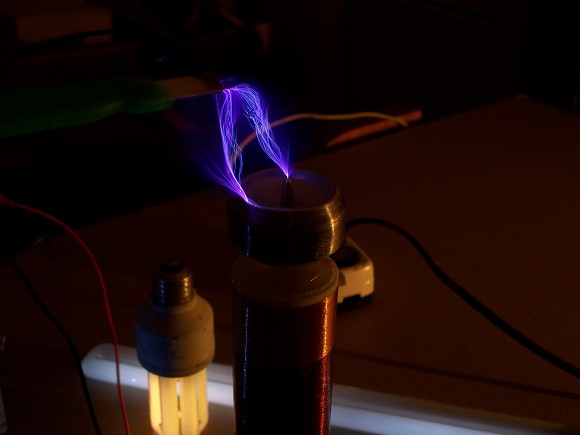

요건 2차 측에 Gnd와 연결된 권선으로 방전하는 모습입니다.

주위에 형광등도 몇개 놓았는데

유기된 강한 전자기파로 점등되는 모습을 보입니다.

나머지 여러 자료는

제 블로그 http://blog.naver.com/PostListByTagName.nhn?blogId=djvnsd&logType=0&tagName=TeslaCoil 에

오시면 보실 수 있습니다.

암튼 즐거운 휴일되시고

재밎는 볼거리 되었으면 합니다.

[햇살나무]

즐겁게 봐주셔서 감사합니다.^^
지난번 만든 코히러로 작동되는 수신기를 생각하고 있는데
전자석으로 진동을 주어 코히러를 Reset시키는 기능을 넣을려고 합니다.
그런데 전자석의 접점에서 발생하는 전자파가 문제네요.
혹, 좋은 아이디어 없으신지요??

[이기봉]

접점에 콘덴서를 병렬로 달면 안될까요.??

[서원호마이더스]

과천과학관 테슬라코일보다 넘넘 훌륭합니다. 진짜 대단하신 분이세요^.^

[새뮤얼 모스]

초강력 코일이네요~근데 왜 오존가스가 나오는 거죠?
실험 장소 주변에 계측기도 많은 것 같던데, 폭발 안하나요?
그리고, 꼭 가스레인지 불 같기도 한데, 무엇이 다른가요?

[깡통2]

테슬라 코일들이 맘에듭니다.잘 만드셨네요.실컷 구경하고 왔읍니다.
