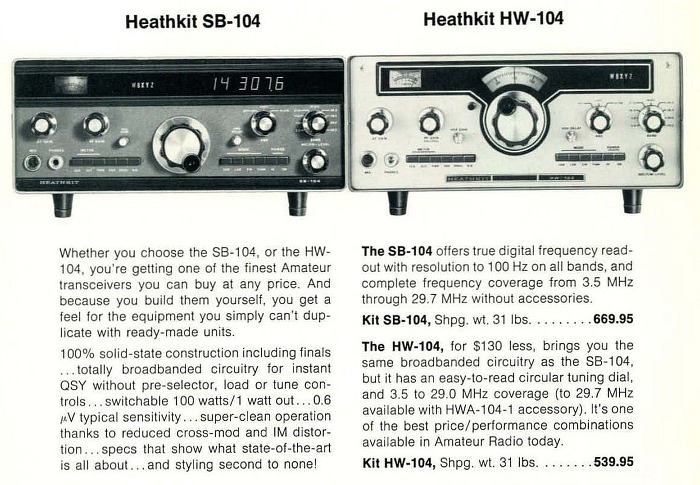

[1975년] Heathkit SB104 vs HW104 Transceiver

[별빛바라기]

1975년 크리스마스 시즌에 발매된 Heathkit HW104는 1년전에 발매된 SB104의 저비용 예산의

대안으로 발매되었습니다.

SB104와 유사한 회로를 적용 하였지만 큰 특징은 SB104에 적용된 Digital Display 대신 Analog

Dial을 채용한 부분입니다. 나머지 기능은 거의 동일 합니다.

주요 제원

Frequency range: 0-80 m + WWV

                               3.5-4.0 MHz (80 m)
                                7.0-7.3 MHz (40 m)
                               14.0-14.3 MHz (20 m)
                                21.0-21.5 MHz (15 m)
                                28.0-29.7 MHz (10 m)

                                15.0-15.3 MHz (WWV, RX only)

수신부 : Double conversion superheterodyne

              1st IF: 8.65 MHz ,2nd IF: 3.395 MHz

출력 : Hi: 100 W (PEP) ,Lo: 1 W (PEP)

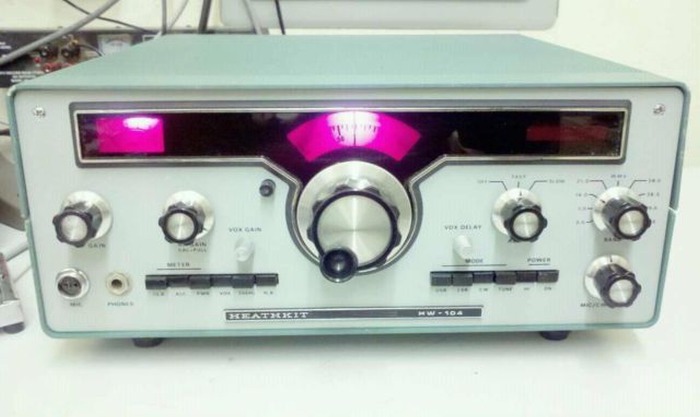

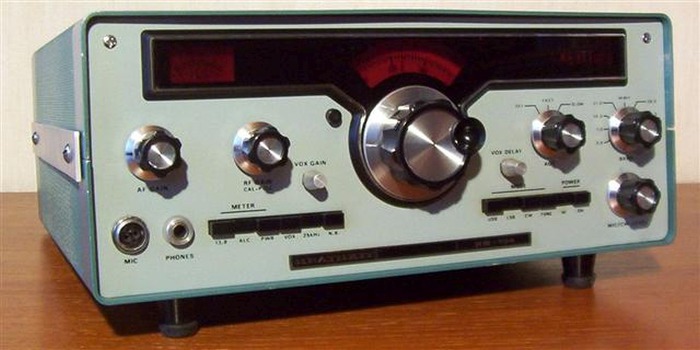

HW104 Transceiver

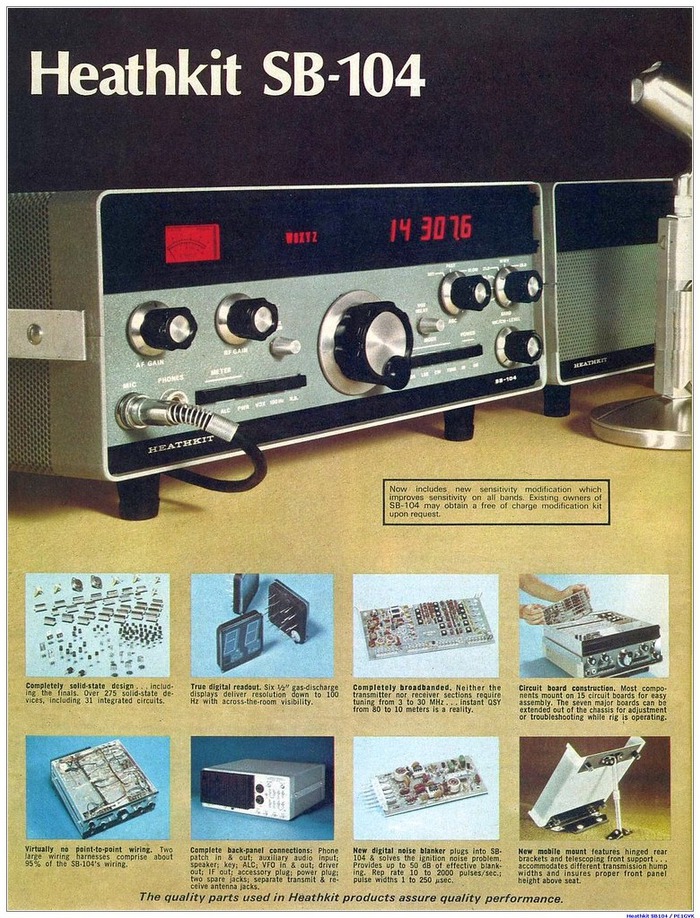

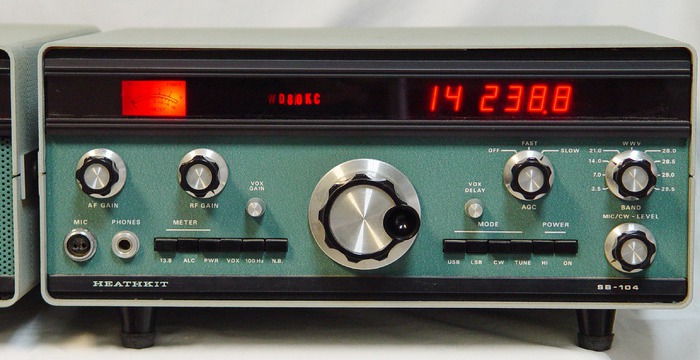

SB104 Transceiver

[에이스]

1984년에 단체국에서 처음 사용해본 리그입니다.. sb-104 노브가 가볍게 움직이는것이 맘에는 안들더군요....

[밝은웃음]

지금은 KIT안 팔겠죠?

[운영지기]

SB-104 매력 이라면
가운데 콜사인 디스플레이 넣을수
있는것이 이채롭더군요..

[hl1keg]

어느 OM이 사용하다가 종단 TR이 사망 .2달후에 수입하여 교체한적이 있습니다..
어느 설합에 아직도 NF 기판이 잠자고 있습니다 ..

[로보캣]

ex HL2AOL입니다. 한 때 Heathkit의 한국대리점이었는데, Heathkit는 이미 kit business는 접은 상태였습니다. 저는 교육장비를 대리판매했었지요. HW-104, SB-104 및 SB-104A를 몇 대 가지고 있습니다. 여기에 더하여 HW-32, HW-101, SB-101, SB-102를 가지고 있습니다. 재개국하여 가지고있는 Collins 의 KWM-1, KWM-2, KWM-2A와 성능 비교해볼께요. Cubic의 Astro-103도 가지고 있는데 이 장비는 고장났더라요.
