블루투스칩 비교 .. CSR8675, QCC30xx, QCC5125, QCC5181

[반달]

제미나이에 비교분석 시켜 보았습니다.

....................................................................

1. 개요 및 세대별 포지셔닝

퀄컴(Qualcomm)의 블루투스 오디오 칩셋 라인업은 레거시 하이엔드 아키텍처에서부터 최신 스마트 오디오 인프라에 이르기까지 무선 음향 기술의 진화 과정을 명확히 보여줍니다. 본 보고서는 오디오 엔지니어링 및 DIY 하이파이 시스템 설계 관점에서 가장 널리 활용되거나 주목받는 4종의 칩셋을 기술적으로 비교 분석합니다.

CSR8675: 퀄컴이 CSR을 인수한 직후 시장을 지배했던 레거시 하이엔드 칩셋입니다. 고정형 구조의 하드웨어 스펙을 지녔으나 LDAC, aptX HD 등 고음질 코덱 범용성이 뛰어나 현재도 고전적 오디오 리시버 설계에 널리 사용됩니다.
QCC30XX 시리즈: 메인스트림 및 엔트리 레벨 무선 오디오 기기를 타깃으로 하는 실속형 프로세서입니다. 아키텍처를 단일 코어 중심으로 간소화하여 단가를 낮추면서도 핵심적인 연결 안정성과 소비전력 효율을 확보했습니다.
QCC5125: CSR8675를 완전히 대체하며 등장한 프리미엄 라인업입니다. 강력한 듀얼코어 오디오 DSP를 기반으로 LDAC와 aptX Adaptive를 동시 지원하여 현세대 고음질 블루투스 DAC 및 무선 리시버의 표준으로 자리 잡았습니다.
QCC5181: Qualcomm S5 Gen 2 오디오 플랫폼 기반의 최상위 플래그십 칩셋입니다. 비손실 무손실 전송(Lossless), LE Audio 인프라, 그리고 고차원 공간 음향 연산을 완벽하게 소화하는 초고성능 프로세서입니다.

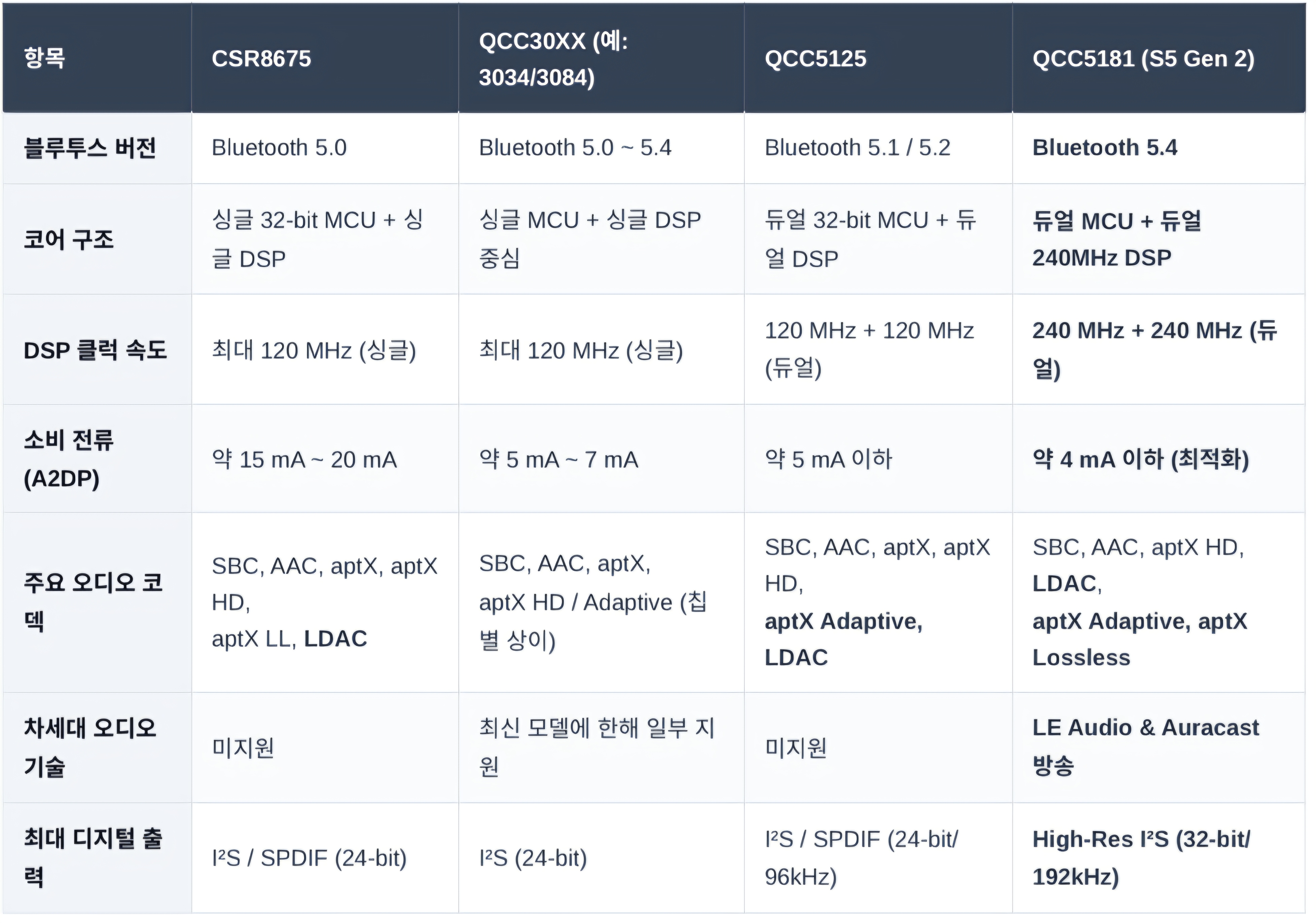

2. 하드웨어 스펙 및 기술 사양 비교
네 칩셋의 아키텍처, 코덱 지원 범위, 전력 소모 및 디지털 처리 능력을 종합 비교한 데이터는 다음과 같습니다.

3. 오디오 아키텍처 및 디지털 신호 처리(DSP) 차이
3.1 고음질 코덱 전송 메커니즘의 진화
과거 CSR8675 및 초기형 칩셋은 고정 비트레이트 전송 방식에 의존했습니다. 예를 들어 LDAC는 최대 990kbps, aptX HD는 576kbps의 대역폭을 강제적으로 점유하므로, 주변 2.4GHz 무선 환경이 혼잡할 경우 패킷 드롭과 음끊김 현상이 빈번하게 발생했습니다.
QCC5125 와 QCC5181 에 탑재된 aptX Adaptive 기술은 무선 전송 경로의 RF 링크 마진(Link Margin)을 실시간으로 계산하여 비트레이트를 가변적으로 조절합니다. 특히 QCC5181의 경우, RF 환경이 완전히 안정적인 조건에서 압축으로 인한 왜곡이 전혀 없는 순수 비트 스트림인 aptX Lossless(비손실 16-bit/44.1kHz 수학적 무손실 구현)를 지원하여 무선 오디오 전송의 기술적 한계를 극복했습니다.

3.2 DSP 연산 마진과 디지털 필터링
오디오 왜곡율과 위상 제어를 위한 디지털 신호 처리 능력 역시 세대별로 급격한 격차를 보입니다. CSR8675의 싱글 아키텍처는 고음질 코덱 디코딩을 수행하면서 동시에 고차원 파라메트릭 이퀄라이저(PEQ)나 업샘플링 필터를 적용하기에 자원이 매우 협소했습니다. 반면, QCC5181의 듀얼 Kalimba DSP 아키텍처는 클럭 속도가 f = 240 ext{MHz}로 격상되었을 뿐만 아니라, 하드웨어 기반 AI 가속 엔진과 확장된 데이터 캐시를 내장하고 있습니다. 이를 통해 고해상도 오디오 스트리밍 중에도 하이브리드 ANC 튜닝, 위상 정정 디지털 필터, 룸 커렉션(Room Correction), 3D 공간 음향 연산을 레이턴시(지연율) 증가나 연산 오버플로우로 인한 디지털 클리핑 없이 왜곡률 ext{THD+N}을 최소화하며 여유롭게 처리해 냅니다.

엔지니어 관점의 팁 (안테나 및 RF 설계)
QCC5100 및 S5 시리즈(QCC5181 등)는 퀄컴의 TrueWireless Mirroring 아키텍처가 결합되어 구형 CSR8675 대비 안테나 미스매칭 시 발생하는 임피던스 손실에 대한 방어력이 비약적으로 상승했습니다. 정밀하게 설계된 50Ω 안테나 패턴과 결합 시, 소비 전류를 극단적으로 낮추면서도 수신 감도를 최대로 확보할 수 있습니다.

4. 최종 결론 및 용도별 추천

1. 기존 아날로그 소스 기기 및 가성비 하이파이 모듈 제작: 고해상도 전송의 기본 규격인 LDAC와 aptX HD/Adaptive 출력을 안정적으로 뽑아내면서, 회로 설계가 직관적이고 가격 접근성이 좋은 QCC5125가 가장 훌륭한 밸런스를 보여줍니다.

2. 차세대 스마트 오디오 및 레퍼런스급 무선 오디오 시스템: CD 음질의 완벽한 비손실 전송(Lossless), 다중 스트리밍 기술인 LE Audio 및 Auracast 방송 지원, 강력한 DSP 연산 성능 기반의 능동형 위상 제어가 필요하다면 QCC5181이 독보적이자 최선의 선택입니다.

[윤선생]

pcb보드 구매해서 만드는것 보다 완제품을 구매해도 부품값 정도밖에 안드는 세상이네요.

[반달]

우표딱지만한 블루투스 모듈을 직접 PCB에 자작으로 구현하기는 매우 어렵습니다.
특히 DAC칩은 납땜 불가합니다.

중국산 모듈사서 소켓형 8핀 OP AMP 교환하는 정도가 다입니다.
보드가 넘 작아서 커플링 튜닝도 불가합니다.

[운영지기]

불투칩 등장으로 무손실 고음질 실현 나날이 발전 되고 있네요..

[반달]

4 ~ 5년 전까지는 CSR8675가 가장 많이 쓰였고요..요즘은 범용으로는 QCC30xx,
고음질용으로는 QCC5125가 가장 널리 사용되고 있습니다.
