오래전

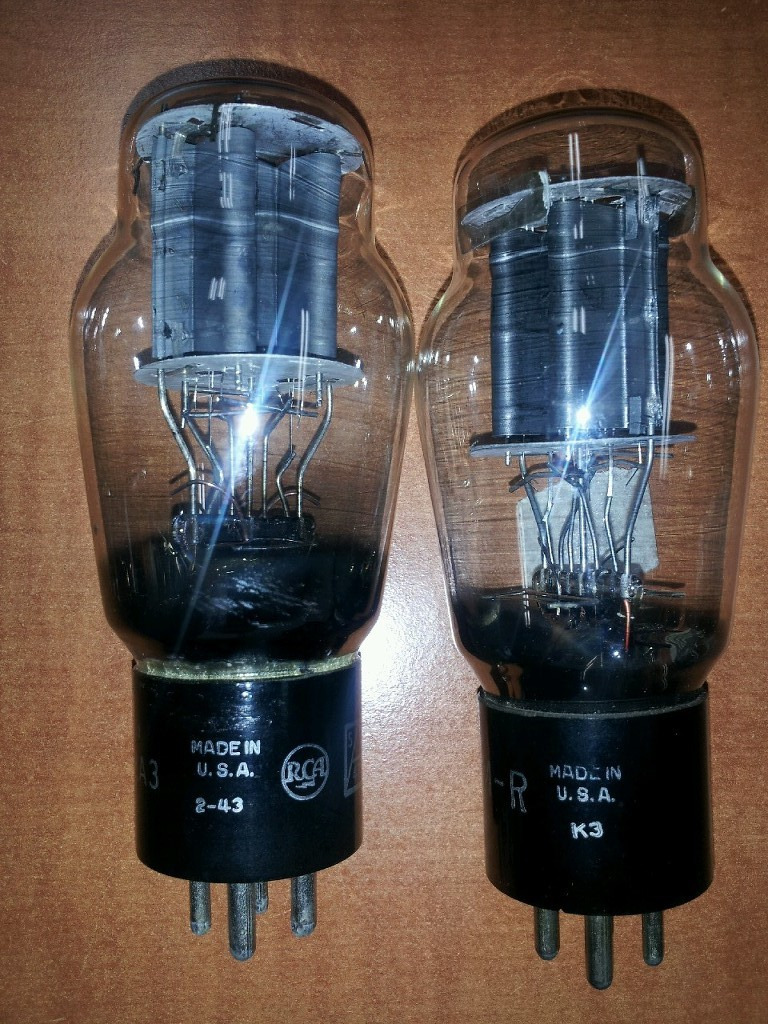

반달님께서 올려주신 RCA 2A3 고전관..
.
^

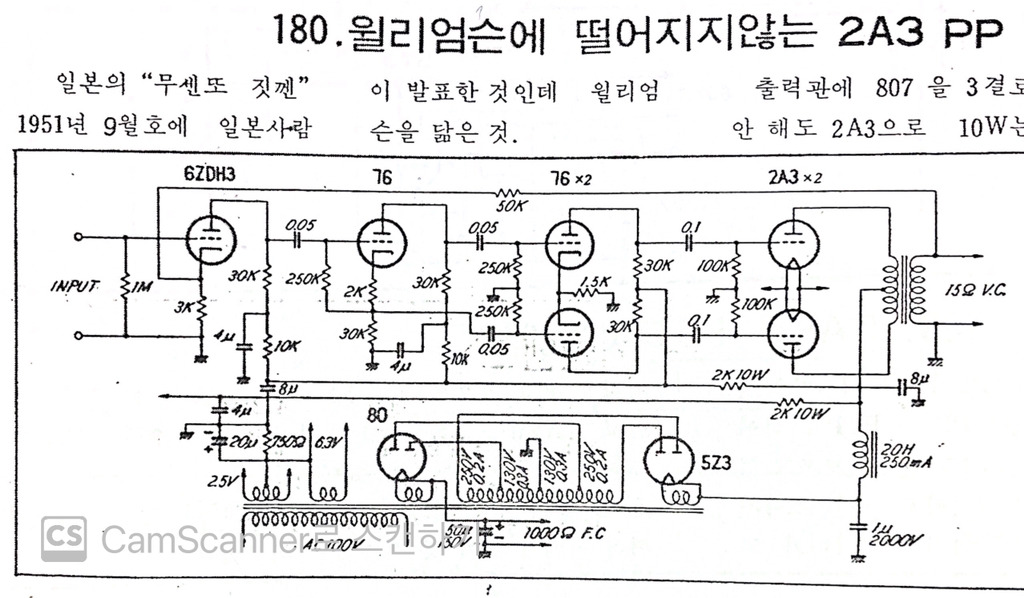

1951년 무선과 실험 잡지책에도
2A3 PP AMP 발표회로가 있었네요
(책자 이미지는 1969년 발행본)
.
^
419 회로집 180번에 나온 회로와 같음..
.
^

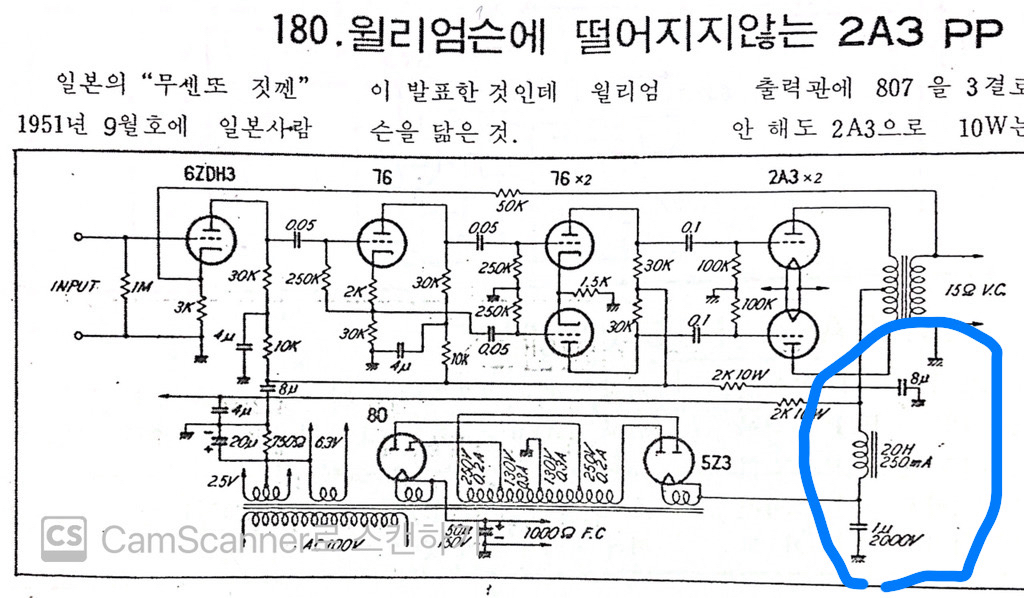

청색원 표시에 있는 평활회로 양단에 걸려
있는 1uF 하고 8uF 무극성 콘덴서로 과연
깨끗한 B전원 공급이 가능 하였는지 ~
더구나
필라멘트 양단 AC 2.5V 공급조건에서
HUM 최소화는 시켰다고 보여지며 당시
전해 콘덴서 고가였나 봅니다….ㅈ ㅣ ㄱ ㅣ
