회로도가 ORCAD로 되어 있을 경우
1. 회로도를 Save As... 로 해서 16.2버젼으로 낮추어서 저장한다.
2. Pads Logic을 열고 16.2로 낮춘 버젼의 dsn화일을 import한다.

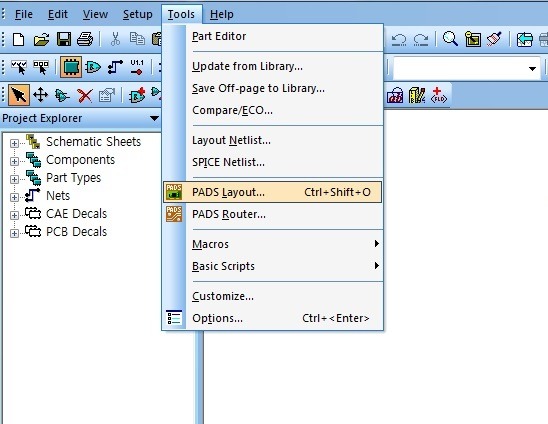

3. Pads Logic에서 tools -> PADS Layout 을 선택한다.
4. 그러면 열려있는 PADS와 연동이 된다.
PADS가 여러개 열려 있으면 그중 한개와 연동이 된다.
로직에서 부품 선택을 하면 PADS에서도 같이 선택된다.
연동이 되고 있는 상태에서는 PC가 느려질 수 있다.
