곡선 라우팅의 3가지 방법

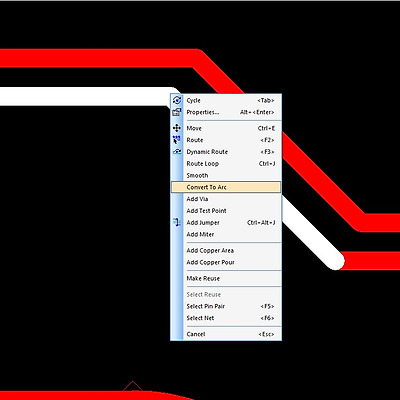

1. Convert To Arc
가장 편한 방법으로
라우팅한 선의 모서리를 잡는다.
오른팝업에서 Convert To Arc를 선택한다.
마우스를 움직이며 곡선의 크기를 조절한다.

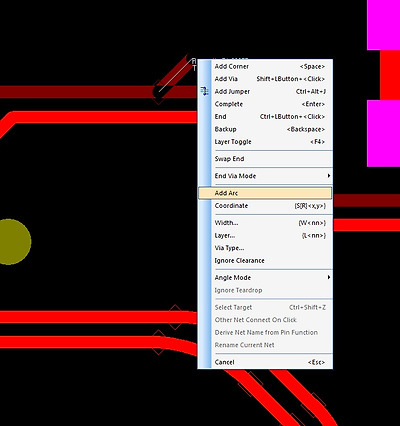

2. Add Arc
라우팅을 하면서 바로 곡선을 만들 수 있다.
라우팅 중 오른 팝업에서 Add Arc를 선택한다.
별다른 설명은 생략
3. Add Miters
선 전체를 한번에 곡선으로 만들 수 있다.

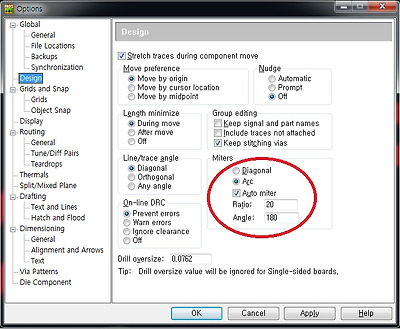

먼저 Options -> Design을 선택하고 Miters를 세팅한다.
* Ratio는 적당히 변경하고, Angle은 180 으로 유지하라.

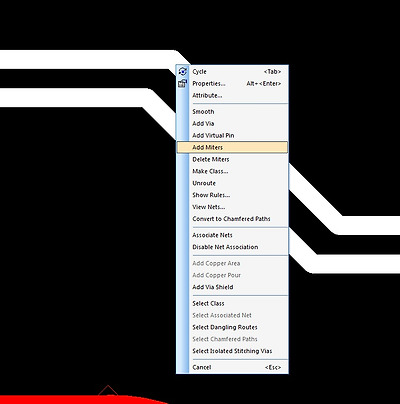

배선 전체를 잡고(여러선을 잡아도 된다.) 오른 팝업에서 Add Miters를 선택한다.
3번의 경우 Auto miter는 배선과는 관계가 없고 2D선, keep out 등을 그릴때 자동으로 적용된다.
