PADS에는 Footprint만 보이는 게 아니라 부품의 value값도 표시 할 수 있다.

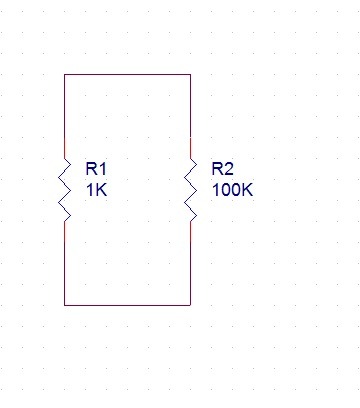

아주 간단하게 회로를 꾸몄다. 저항 2개
R1의 Footprint는 1608, value 1K 이다. 이를 pads에 불러보자.

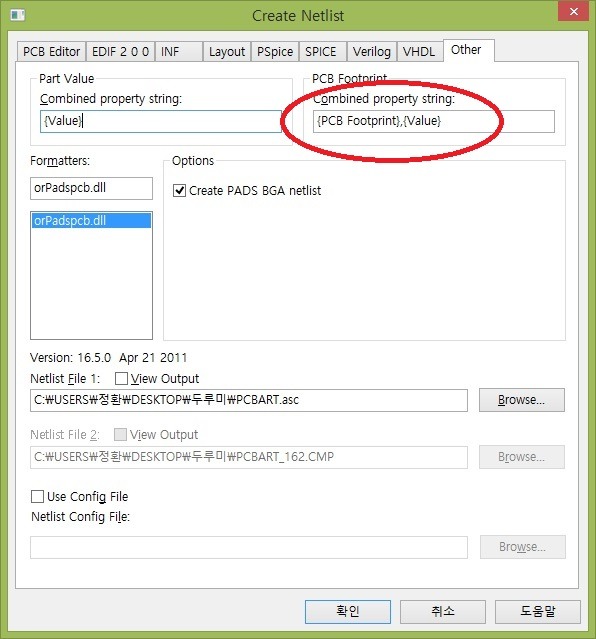

넷리스트를 만들자. Create PADS BGA netlist 는 체크하라.
{PCB Footprint},{Value} 를 입력하라.
아래가 만들어진 넷리스트이다.
!PADS-POWERPCB-V3.0-MILS! DESIGN DATABASE ASCII FILE 2.0
*PART*
R1 1608,1K
R2 1608,100K
*NET*
*SIGNAL* N202759
R1.1 R2.1
*SIGNAL* N202771
R1.2 R2.2
*END*
이를 PADS에서 IMPORT 하고 저항을 보면 왼쪽 아래쪽에
R1 ; 1608,1K ; 1608; TOP
이라고 표시된다.
주의사항 : Pads에서 Footprint, net 및 Value에 띄어쓰기(공백)가 허용치 않는다.
만약 있을 경우 Import시에 에러발생한다.
