PCB에서 부품을 리넘버 후에 리넘버한 부품을 ORCAD에 적용한다.
PCB원본 파일(A.PCB)을 저장한다.
PCB 카피본 파일(B.PCB)을 만든다.
B.PCB를 리넘버 하자.
ECO 에서 Auto Renumber를 실행하여 리넘버 한다.
그리고
이 두개의 PCB를 ECO 비교한다.

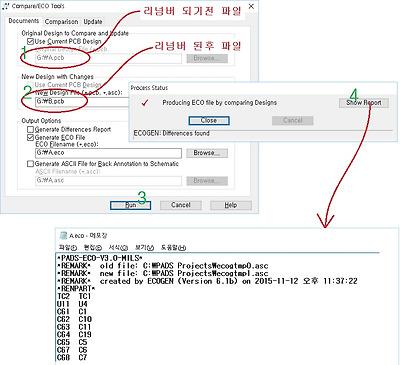

Tools -> Compare/ECO... 를 선택
A.eco에서 *RENPART* 부분을 아래처럼 수정하여 A.SWP로 저장하자.
아래에서 점선과 점선 사이에 있는 양식
.SWP 화일 양식 - 가운데 부분(빨간색)만 변경하라.
---------------------------
.Section2 GateAndPinSwap
ChangeRef TC2 TC1
ChangeRef U11 U4
ChangeRef C61 C1
ChangeRef C62 C10
ChangeRef C63 C11
...
.End
-------------------------------

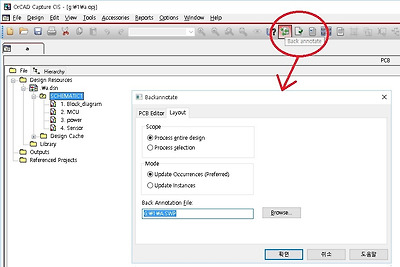

Orcad에서 Back annotate를 선택하여 A.swp를 불러온다.
끝....
