고수님들 용접 기호 문의좀 드립니다.

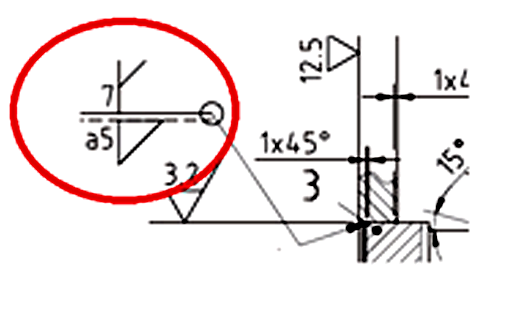

보이는 용접기호... 아래쪽이 보이는 부분 전둘레 각목 5로 용접하는는 표시 같은데요
그럼 반대쪽은 7만큼 개선을 해서 용접하라는 건가요??
카페지기가 제시한 답변 :
아닙니다
화살표 쪽의 화살표가 가리킨 판에
깊이 7 mm 한쪽 Y개선(베벨)하고,
반대쪽이 목두께 5 mm 입니다.
※ 위 도면에는 개선을 만들어 필릿용접하는 부재의 두께가 표시되어 있지 않습니다.
부재의 면취는 왜 하는지도 궁금합니다.
