[1] 고압 배전방식
1. 수지식 방식
1)부하의 분포에 따라서 나뭇가지 모양으로 분기선을 내면서 수요의 증가에 응하는 방법이다.
우리나라에서 많이 사용하고 있다.
2)장점
①수요가 증가할 때마다 간선이나 분기선을 연장 또는 증강해서 이에 쉽게 대응할 수 있다.
②공사비가 저렴하다.
3)단점
①사고가 발생하면 다른 계통으로 전환할 수 없어 정전을 피할 수 없다.
②전압 변동 및 전력손실이 크다.
2. 루프식 방식
1)배전간선이 루프를 구성되고 수요의 분포에 따라 임의 장소에서 분기선을 끌어서 공급하는 방식이다.
2)장점
①루프식은 좌우 양쪽에서 전력이 공급되므로 선로의 고장이 발생하더라도 고장 개소를 분리 조작하여
정전구간이 축소된다.
②전압 강하 및 전력손실이 수지식 보다 작다.
3)단점
보호방식이 복잡해지며 설비비가 비싸진다.
3. 망상식(network system)
1)배전 간선을 망상으로 연결하고 이 망상 계통에 수개의 급전선을 연결한 방식이다.
2)루프식보다 공급신뢰도가 높다.

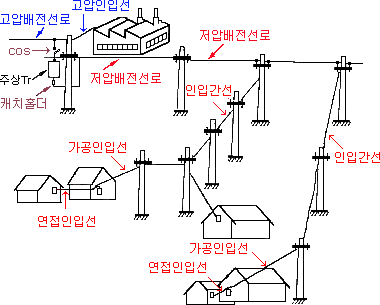

[2] 저압배전방식
1.방사상(수지식) 방식
1)부하의 분포에 따라서 나뭇가지 모양으로 분기선을 내면서 수요의 증가에 응하는 방법이다.
2)장점
구성이 간단하고 공사비가 저렴하다.
3)단점
①전압 변동 및 전력손실이 크다.
②사고가 발생하면 다른 계통으로 전환할 수 없어 정전 범위가 넓다.

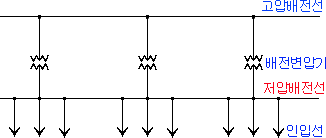

2. 저압 뱅킹방식
고압 배전선로에 접속 되어 있는 2대 이상의 배전용 변압기의 저압측을 병렬로 접속하는 방식으로
선상 뱅킹방식과 루프상 뱅킹방식이 있다.
1) 선상 뱅킹 방식
|
|
|
(1)장점
①변압기의 공급전력을 서로 융통시킴으로서 변압기의 용량을 절감 시킬 수 있다.
②전압 변동 및 전력 손실이 경감된다.
③부하의 증대에 대응할 수 있는 탄력성이 좋다.
④고장 보호 방식이 적당할 때 공급신뢰도가 높다.
(2)단점
병렬로 접속하는 1차 휴즈 또는 2차 휴즈 등의 보호 장치가 없으면 어떤 장소에서 발생한 사고가 제거
되지 않아 사고 범위가 확대되는 캐스케이딩이라는 장해를 발생한다.
(3)케스케이딩(cascading)

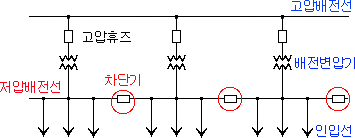

변압기 또는 선로의 사고에 의해서 뱅킹 내의 건전한 변압기의 일부 혹은 전부가 연쇄적으로 회로로부터
차단되는 현상
(4)대책
인접 변압기의 중간에 휴즈 또는 차단기를 삽입한다.
|
|
|
2) 루프상 뱅킹방식
|
|
|
3. 저압 네트워크 방식
배전 변전소의 동일 모선으로부터 2회선 이상의 급전선으로 전력을 공급하는 방식으로 신뢰도가 높다.
4. 스포트 네트워크 방식
네트워크 방식을 간소화한 방식으로 22.9[kV]측의 차단기를 생략하고 그 대신에 변압기의 저압측에
네트워크 프로텍터를 보호장치로 사용한다.
