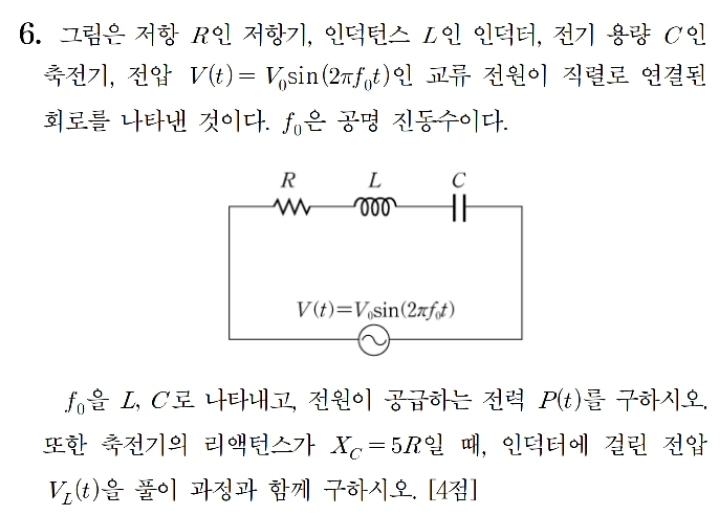

기출 문제입니다.
전공기출풀이 게시판을 참고했더니
인덕터에 걸리는 전압 진폭이 5V_0라고 하더라구요. 제가 봐도 계산과정에서 오류가 없는 것 같았구요.
그런데 문득 의문이 들더라구요.
전원의 진폭이 V_0인데
인덕터에 5V_0가 걸릴 수 있는건가요..?
전공기출풀이 게시판을 참고했더니
인덕터에 걸리는 전압 진폭이 5V_0라고 하더라구요. 제가 봐도 계산과정에서 오류가 없는 것 같았구요.
그런데 문득 의문이 들더라구요.
전원의 진폭이 V_0인데
인덕터에 5V_0가 걸릴 수 있는건가요..?
다음검색
댓글
댓글 리스트-
답댓글 작성자정도전 작성자 본인 여부 작성자 작성시간 20.11.16 이해는 못 했지만 답변 감사합니다
-
답댓글 작성자아오- 작성시간 20.11.17 정도전 시간변화율에 따라 달라지는것이라
순간적인 변화가 나타나면.. 충분히.. 큰 전압도 가능하다는 얘기입니다. -
작성자Albert Einstein 작성시간 20.11.16 위상자 그리시면 얼마든지 나올수 있어요~~
-
답댓글 작성자정도전 작성자 본인 여부 작성자 작성시간 20.11.16 직관적인 답변 감사해요!
-
작성자plus1234 작성시간 20.11.20 어짜피 회로에 걸리는 전체전압은 전지의 최대전압 V와 같아서 상관없습니다. 저항에 걸리는 전압은 전류와 위상이 같으니 V가 걸립니다. 다만,시간에 대한 변화율이라 인덕터에 걸리는 전압이 5V가 나온것이고, 이때 축전기에 걸리는 전압은 -5V가 나와서 회로에 걸리는 전압은 V가 됩니다.
