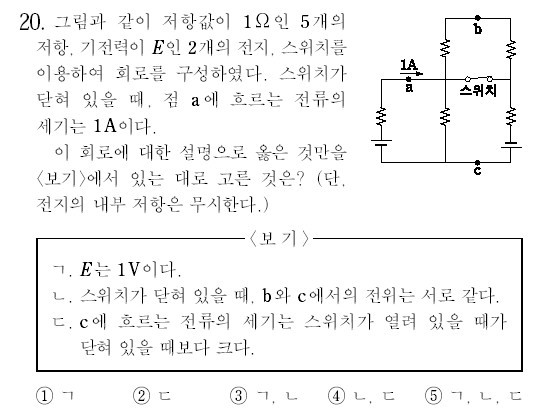

수능 물리2 문제

[☆경아☆]

보기 'ㄴ' 설명 좀 해주세요.. 잘 모르겠어요 ^^;;

[☆경아☆]

어머, 문제 다시보니깐 1옴의 저항에 1A 전류흘러서 전압강하 1V이고, 기전력도 1V니까 b,c의 전위가 같은거 맞네요;;;; 부끄러워라..^^;;

[12312311]

혹시 ㄱ,ㄷ 키르히호프 안쓰고 논리적으로 생각해서 푸는 문제인가요? 키르법칙말고는 생각나는게 없음ㅠㅠ

[☆경아☆]

물리2니까 키르히호프법칙 쓰라고 낸 문제 같은데... 잘 모르겠어요, 아시는분 답변 부탁해요~

[카이퍼]

키르히호프법칙 안쓰고 풀려면 우선 스위치 닫힌 상태에서 위쪽으로는 회로가 있으나 마나이므로 지워버리고 가운데 전선을 기준으로 양쪽이 완전히 대칭 형태이므로 가운데는 전류가 흐르지 않는다는 것을 알 수 있습니다. 스위치를 떼면 오르쪽에 있는 저항이 3옴으로 증가하는 꼴이니까 c가 있는 쪽의 전체 저항이 증가하므로 전류의 세기가 감소해야되죠.

[카이퍼]

가운데 사거리를 기준으로 했을 때 스위치가 닫혀 있으면 b쪽과 아래쪽 저항으로는 전류가 흐르지 않으니까 전위가 0이고 c로 가는 동안 저항을 통과하면서 전압강하 -1, 전지를 통과하면서 +1이므로 c에서 전위는 역시 1입니다. 그래서 b와 c는 전위가 같습니다.
