물리1 중간고사 문제인데 좀 봐주세요^^

[Fiㄹ]

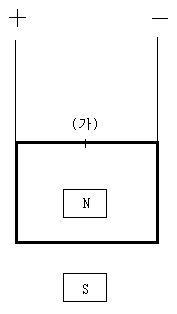

그림에서 사각형 코일이 전원에 병렬로 연결되어 전류가 흐르는데, 이때 N극 윗부분의 자기장 방향은 윗쪽, N극 아랫부분의 자기장 방향은 아랫쪽 아닌가요? 그래서 (가)부분은 앞으로 아래는 뒤로 자기력이 작용하지 않나요??

근데 답이

사각형 코일의 윗부분과 아랫부분이 받는 힘의 방향은 같다.는 맞고,

사각형 코일의 윗부분의 자기장 방향은 아래쪽 방향이다 .는 틀린 답이거든요,,

둘다 틀린 답 같은데..

앞반 샘이 내신 문젠데 나이가 많으셔서..ㅡ.ㅡ;; 이야기 하기가 불편해요^^;; 도와주세요

[Fiㄹ]

아~ 제가 전기그네를 생각하지 못하고 그림만으로 병렬연결이라고 판단했네요,, 전기그네는 감은 코일에 직렬로 도선이 연결되어 사각형 코일에서 전류의 방향은 반시계방향이 되는 거네요,,
그런데 저처럼 그림만 보고 병렬연결이라고 판단하는 것은 잘못된 생각일까요? 그렇게 되면 위에 도선은 앞으로 아래부분은 뒤로 힘을 받아서 어쨌든 움직이지 않을까요?? 아닌가,,,ㅡㅡ;

[다산(茶山)]

위 그림을 처음 보는 사람이라면 헷갈릴수도 있지만....대부분의 교과서나 문제집에 나오는 그림이라...전기그네^^ 드릴 말씀이 없네요~~ㅎㅎ

[예비폭력교사]

감긴 코일이기때문에 그림에서 뚜꺼운 실선과 같이 전류가 흐르게 되고요 자석N극에서는 자기장이 나오고 S극에서는 자기장이 들어가는 점선모양의 자기장이 형성 됩니다. 따라서 힘의 방향은 위아래 모두 지면 안으로 들어가는 방향이네요^^*
