유도기전력은 알겠는데 역기전력은 뭘까요?
네이버 백과에는 전류 차단시 반대 방향으로 발생하는 기전력 이렇게만 나와 있던데...
코일에 전류를 흘려주면 처음엔 전류 방향으로 증가하는 자기장의 변화를 반대하는 방향으로 기전력이 생성되고
전류를 차단하면 전류의 급속한 감소로 감소하는 자기장의 변화를 증가시키는 방향으로 기전력이 생성되야 하므로

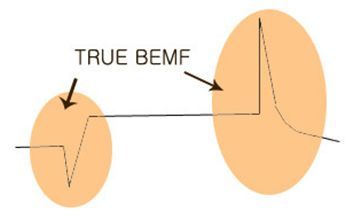

다음과 같은 그래프의 결과가 나와야 하는데

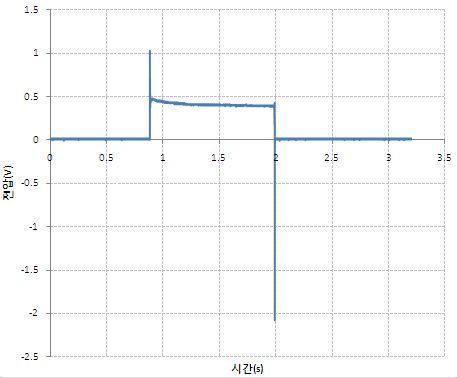

직접 실험을 해보면 다음과 같은 결과 그래프가 나오네요
이 그래프의 결과를 해석하면 0.8초 부근에서 전류를 흘려주면 전류가 흐르는 방향으로 기전력이 증가했다가 2초 부근에서 전류 차단시 기존에 전류가 흐르던 방향과 반대 방향으로 기전력이 급상승하는 결과가 나오는데 뭐가 옳은 건지...
