작성자캐리즈머 작성시간 13.05.30 반대로 알고 계시네요. n형이 높습니다. 진성반도체를 도핑하면 도핑하는 원소에 따라 에너지준위가 추가됩니다. p형반도체는 3족원소를 도핑하면 valence band 위로 acceptor band가 생겨나고 그 사이에 fermi energy level이 생겨납니다. 즉, 전자가 억셉터레벨로 점프하면서 양공이 생겨날 수 있다는 거구요, n형은 5족원소를 도핑하면서 도너레벨이 전도띠(conduction band) 바로 아래에 생겨납니다. 도핑한 원소의 전자가 이 도너레벨에 존재하고 이 전자가 전도띠로 올라가면서 전류가 흐릅니다. 그러니 n형이 에너지 준위가 높은게 맞습니다. 첨부하신 그림도 그렇게 나와있구요.
-

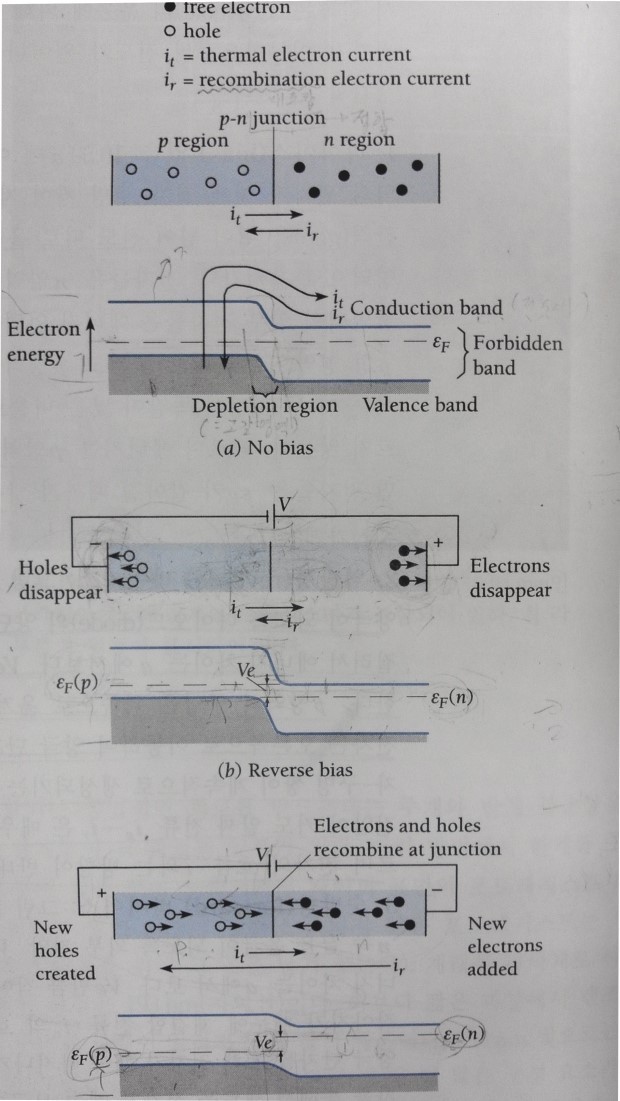

작성자즐거운물리선생님 작성자 본인 여부 작성자 작성시간 13.05.30 무슨소리인지 확실히 이해가 안가서 그러는데요.ㅠㅠ 1번째 그림을 보면 valence band가 p형반도체가 n형반도체보다 높게 그려져 있는데 제가 멀 착각하는건가요?
-
작성자캐리즈머 작성시간 13.05.30 p형반도체는 valence band 위로 acceptor band가 생겨나고, n형은 도너레벨이 전도띠(conduction band) 바로 아래에 생겨납니다. 그러니 밸런스밴드는 p가 좀 높고, 컨덕션밴드는 n이 더 낮죠. 낮아진 컨덕션 밴드의 전자가 높아진 억셉터 밴드로 떨어지는 겁니다.
저도 말씀을 헷갈리게 해 드렸는데, n형에 높은 에너지 띠에 있는 전자가 있고, 그 전자가 p형으로 떨어지는 겁니다.
n형이 에너지 준위가 높다고 얘기 하는 거 보다, n형에 높은 에너지를 갖는 전자가 있다고 말씀드리는 게 맞습니다. -
작성자즐거운물리선생님 작성자 본인 여부 작성자 작성시간 13.05.30 아하...ㅎㅎ 감사합니다. 이제 이해가되네요^^;;
