RC회로 질문드립니다

[물화생]

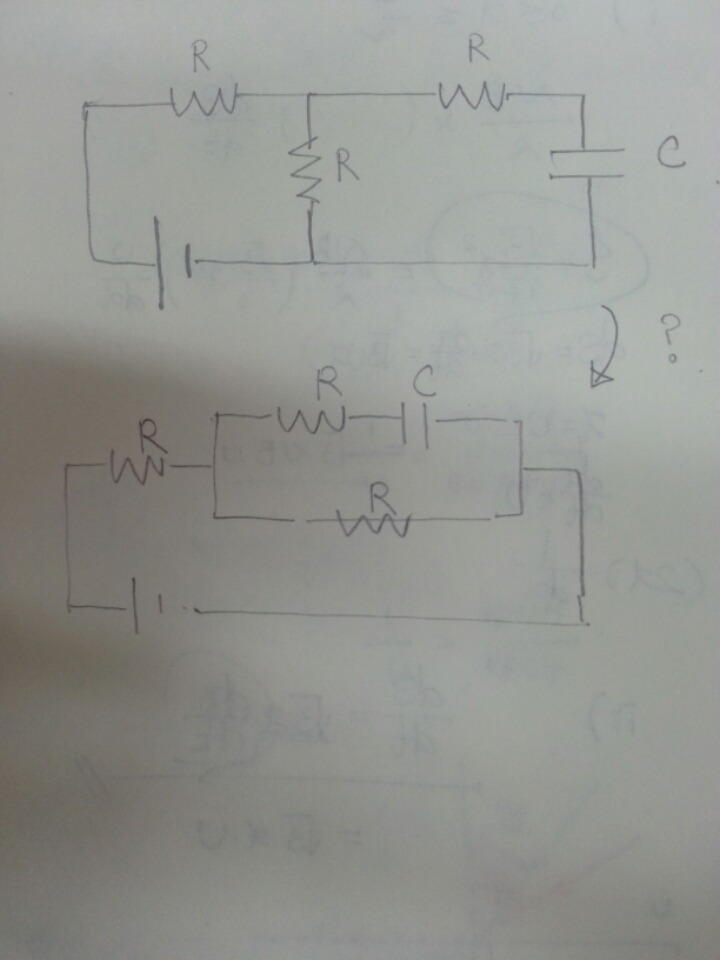

위의 회로를 단순하게 재배열하면 아래와 같이 되는 것 맞나요?? 그리고 이 회로를 충전되는 전하량 Q와 t사이의 관계식으로 유도하는 방법은 일반물리에서는 다루지 않나요?? RC직렬회로에서 키르히호프법칙으로 유도하는건 있는데, 직렬병렬 혼합 RC충전에 관련된 내용은 없는 것 같아서요 ㅜㅜ

해당 댓글은 작성자와 운영진만 볼 수 있습니다.

[Yong]

키르히호프 법칙을 이용해서 미분방정식을 풀어서 지수함수꼴로 유도하려면 이런식으로 하면 됩니다 참고하시면 좋을것같네요 ㅎㅎ
회로를 지나가는 경로나 각 위치의 전류는 물화생님이 편하신대로 설정해도 최종적인 결과는 같은 결과가 유도됩니다. 이런식으로 RC회로..혹은 LC회로도 이렇게 키르히호프법칙으로 식을 나타내서 연립하면 다 분석할 수 있지만 시간이 상대적으로 오래걸리고 연립하는 과정에서 계산이 조금이라도 실수하면 카오스상태에 빠지기 때문에;; 평소에 제가 몇번 댓글 달아드린 방법이 실전에선 훨씬 효율적이기 때문에 그쪽 방법을 많이 활용해요 ㅎㅎ

[피할수없다면즐겨라]

감사합니다

[물화생]

감사합니다

[StrongHeart]

효율적인 다른방법은 어떻게하는건가요? 키르히호프로 하는방법밖에 몰라서 여쭤봅니당
