축전기 회로 질문입니다

[마지막이다.]

1. 답변 달아주신 분께 감사의 댓글은 필수!

2. 모두 볼 수 있도록 비밀댓글은 지양!

3. 답변을 받은 후 질문글 삭제하지 않기!

------♡ 서로 배려하는 물화생지 ♡------

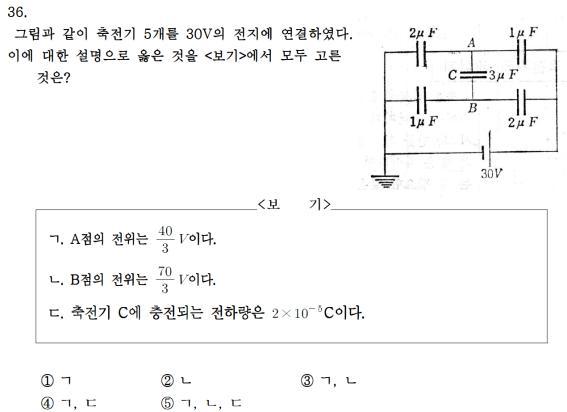

 축전기 회로에 많이 약한거같네요 ㅜㅜ

도와주세요

[1mll]

마지막이다. 전 그냥 변형이라기 보다 등전위, 충전되는 전하를 이용했는데 일단 1마이크로패럿 축전기를 C1, 2마이크로패럿 축전기를 C2, 3마이크로패럿 축전기를 C3로 잡을게요. 지금 전지에서 나오는 부분에서 시작하면(30V 전지에서 +극) C1(Right)과 C2(Right)에 전하가 쌓여요. 각 축전기 오른쪽 극판에 쌓이는 전하를 (+Q1, +Q2)라 둘수 있겠지요, 그리고 이때 C1과 C2는 도선으로 연결되어 있으므로 전위가 같겠지요. 이에 Q2>Q1 을 알수 있습니다. (V=Q/C이니) 이와 똑같이 이번엔 전지의 -부분에서 생각하면 왼쪽에 있는 C1(Left), C2(Left)의 왼쪽 극판에는 (-Q1, -Q2)라 두면 되겠지요.

[1mll]

1mll 이제 A지점또는 B지점을 고려할텐데 어느지점으로 고려해도 상관은 없지만 B지점쪽에서 고려할게요.
지금 C2(Right)의 왼쪽 극판에는 -Q2, C1(Left)의 오른쪽 극판에는 Q1이 있다는 것을 위에서 알수 있겠지요.(축전기는 양극판에 전하가 부호만 다르고 똑같은 양이 대전될테니) 이것을 생각하고 C2(Right)의 왼쪽 극판, C1(Left)의 오른쪽 극판과 C3의 아래극판은 지금 전지가 연결되지 않은 완전한 폐회로입니다. 여기서 전하는 보존이에요. 맨처음에 전하가 0이었을 테니 모든 극판의 전하량을 합친 양도 0이겠지요. 이에 C3의 아래 극판이 Q2-Q1이 됨을 알 수 있겠지요. 이와 똑같이 A지점에서 풀면 C3의 위극판이 -(Q2-Q1)임을 구합니다.

[1mll]

1mll 이후 키르히호프를 돌릴시 모르는 값은 Q1, Q2이니 회로 2개만 돌려서 연립하면 Q1, Q2가 나옵니다. 이에 Q3도 구할수 있겠지요.

[마지막이다.]

1mll 아 이런 문제였군요ㅜ
정말 감사합니다♥

[JdJy]

죄송한데 이거 혹시 어떤 문젠지 알수있을까용..?ㅠㅠ
