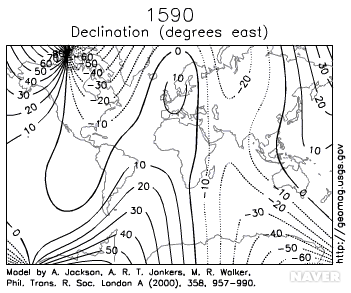

편각 변화
교과서에도 자기장의 3요소 그릴때 수평 자기력에 자북극 써놓은 경우가 많은데 오개념이에요!
아무래도 학생들에게 간단하게 자기장에 대해 설명하기 위해서는
마치 지구 안에 막대자석이 있는것 처럼 (쌍극자 모델) 묘사하는게 편하다보니 자북이랑 자북극을 가르키는 방향이 같다는 오개념을 갖게 되는데 만약에 그렇다면 편각 지도가 저렇게 나타나지 않고 마치 경도선처럼 딱 자북극과 자남극을 연결하고 있겠죠!
실제 지구는 외핵의 대류로 인해 자기장이 형성됨으로 막대자석처럼 자북극 딱 반대편에 자남극이 위치하지 않고 비대칭적(비쌍극자모형)으로 존재해요! 그렇기 때문에 자기 적도 역시 위도처럼 평행선? 똑바른 선?이 아니고 울퉁불퉁해요(표현을 어떻게 해야할지 모르겠네요;;ㅎㅎ)
그렇기 때문에 자기력선을 나타내도 경도선처럼이 아니라 각 위치에 따라 다르게 나타나고 편각도 위에 사진처럼 평행하지 않게 나타나요!

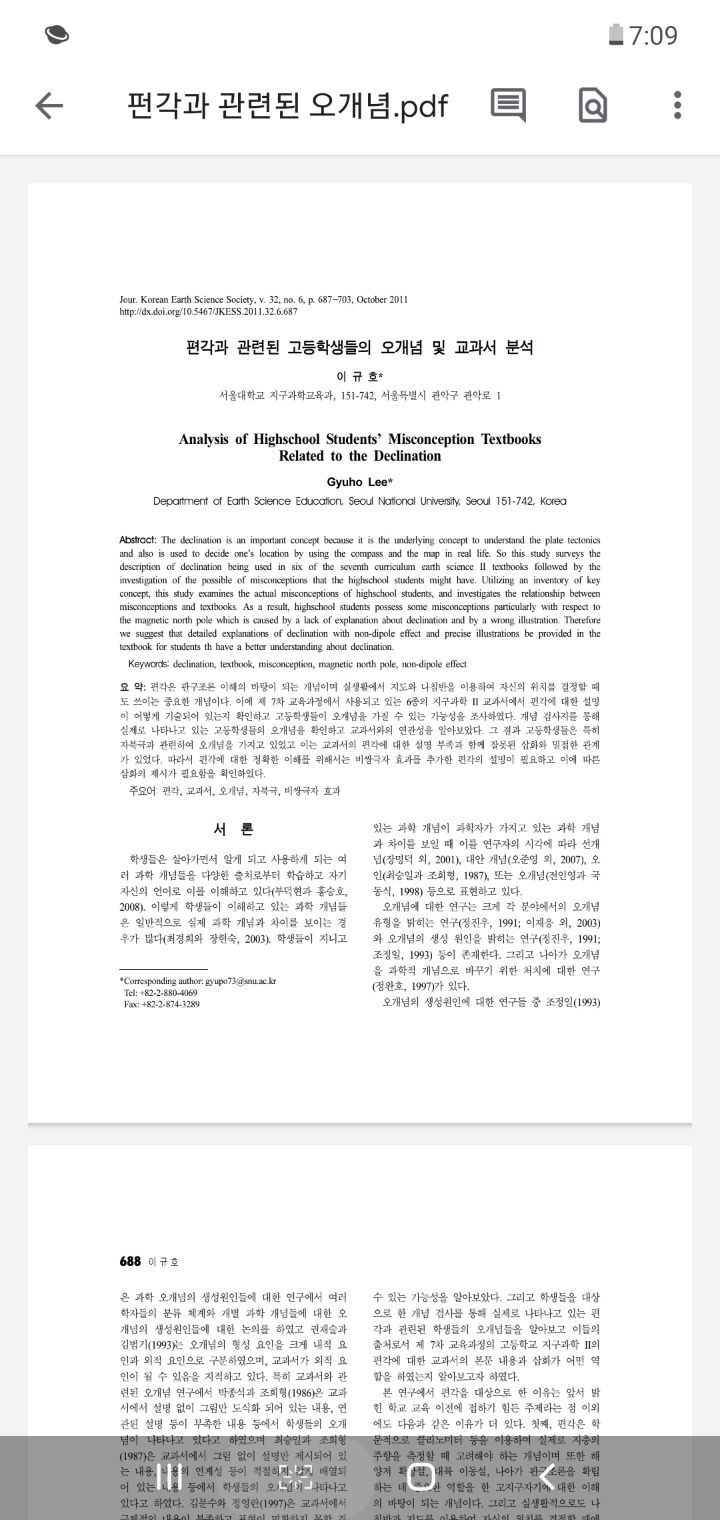

자세한 내용 궁금하시면 요 아래 논문 검색하면 나오니까 확인해보시는걸 추천할게요
다음검색
댓글
댓글 리스트-
작성자쇼콜라 작성시간 21.03.22 질문이 있습니다. 제가 제대로 이해한 것이 맞다면 지구가 '쌍극자 모델'이라는 가정 하에서
1. 자북극과 진북이 이루는 각 = 편각
2. 자북과 진북이 이루는 각 = 편각
3. 지자기북극과 진북이 이루는 각 = 편각
위의 세 가지가 모두 맞는 건가요?
(비쌍극자 모델에서는 1번,3번이 틀리고 2번만 맞는거고요 ^^) -
답댓글 작성자재ㅁ 작성자 본인 여부 작성자 작성시간 21.03.22 3번은 잘 모르겠어요! 쌍극자모델이라도 지자기북극 - 지자기 남극과는 축이 다르게 자기북극-자기남극이 있을 수도 있지 않을까요ㅋㅋㅋ의미있는 가정은 아닐거 같아요!!! 1번은 맞아요ㅎㅎ
-
작성자지과구학 작성시간 21.04.12 자북극 자남극 (=자기북극 자기남극)
실제 지구 상에서의 자기극(=복각90도 지점)
지자기북극 지자기남극
지오다이나모 상에서의 자기극(=막대자석 있다고 가정할 때의 자기극)
둘의 차이가 생기는 이유는 강자성 광물의 잔류 자기, 태양풍에 의한 자기교란 등에 의한 것
