지질도에서 습곡구조 표시 !

[열공 .. ^ ^ ㅎㅎ]

지질도에서 습곡구조를 표시할때 어떻게 하나요?

제가 찾아봤는데요.....

배사구조는

계곡에서는 경사 방향으로 볼록하게 그리고, 능선에서는 경사방향과 반대 방향으로 볼록하게 나오게 그린다..

라는 걸 찾았는데요...  이게 맞나요??

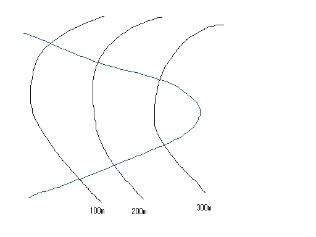

그림이 좀 그렇지만요...... ㅎㅎㅎㅎ

이 그림에서는요,

그림이 능선을 나타내는데 그럼 능선과 반대 방향이니깐, 이건 배사구조 그림인가요??

그럼 향사를 그릴땐 이 그림과 반대로 그리면 되나요?

아 어렵습니다. ㅠㅠㅠㅠㅠㅠㅠ

고수님들  답변 부탁드려요^^

[가는거야]

위 지질도만 가지고 배사구조를 판단할 수는 없습니다. 위 지질도는 단지 경사층임을 나태낼 뿐이죠. 등고선이 위와 같고 지층경계선만을 표시할 때, 배사구조는 ) ( 향사구조는 ( ) 입니다. 등고선의 경향이 반대일 때는 지질경계선도 반대로 됩니다.

[열공 .. ^ ^ ㅎㅎ]

아... 진짜 감사합니다 ^^ 이제야 무슨 뜻인지 알겠어요 !!!! ㅎ 정말 감사해용!! ㅎㅎ
