[지질]평면도를 단면도로 고칠 때 경사각 구하는 방법

[Gaur]

평면도를 단면도로 고칠 때 지층경계선의 경사방향을 구하는 방법은 알겠습니다. 근데 단면도에서 지층경계선의 경사각은 어떻게 구하나요??

일부 그림에선 주향선을 내려그어 해당 등고선의 고도에 점을 찍은 후 지표면의 지층경계선과 잇던데.. 근데 주향이 평면도에서 그은 절단선(흔히 XY선)과 거의 평행하게 뻗어버리면 단면도에 나타낼 수가 없잖아요.

그리고 주향 간의 거리와 등고선 간격으로 tan 값을 알아내는 방법도 있는데 이건 축척과 tan값을 알아야 하잖아요. 근데 이런 값이 아예 주어져 있지 않은데 경사는 쭉쭉 잘 그리더라고요.

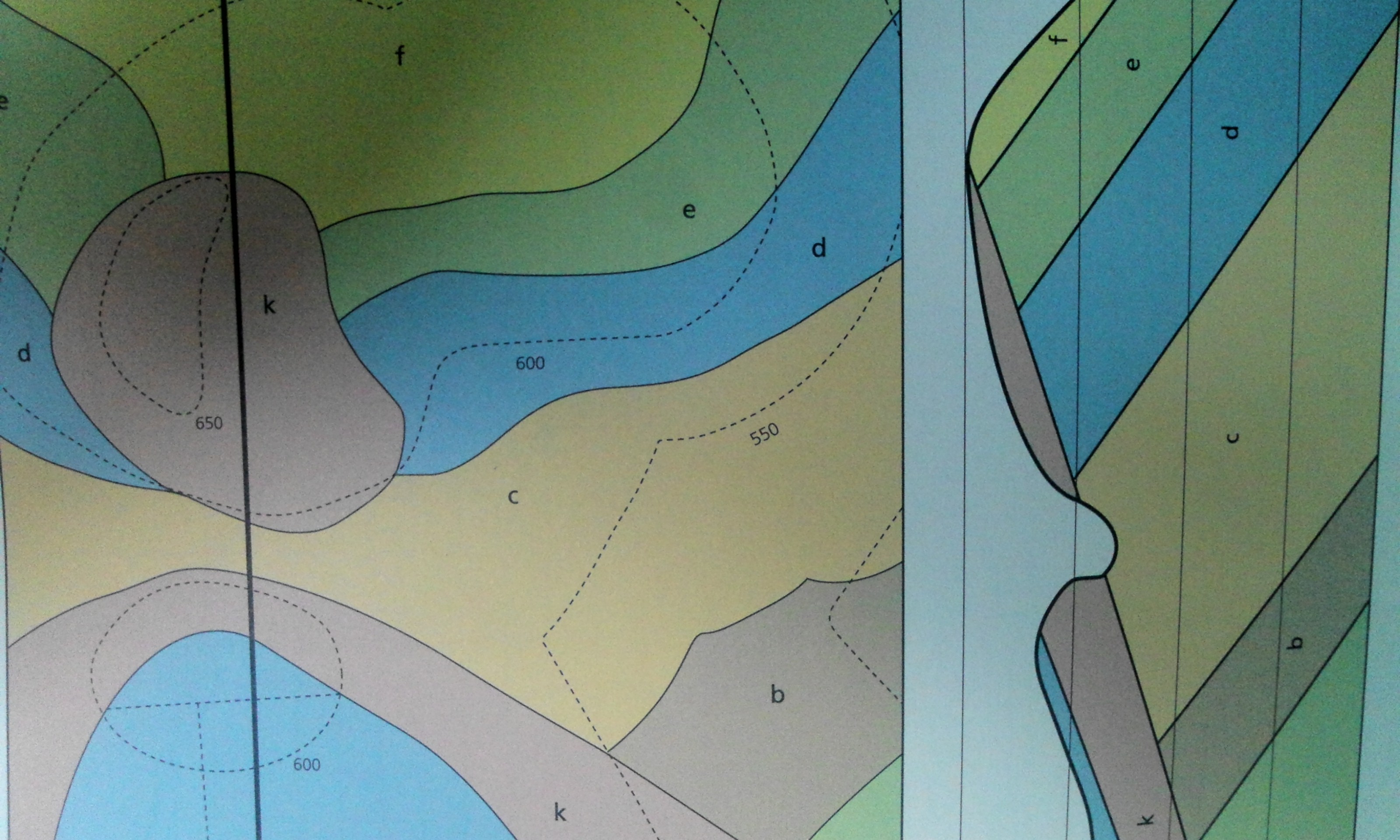

마지막으로 제가 첨부한 사진에서 a나 b는 절단선과 멀리 떨어져 있는데 어떻게 단면도의 바닥에 있다고 알 수 있는건가요?? 평면도에 있는 부분의 표면에만 얇게 분포한다고 볼 수도 있지 않나요??

지질도 어렵네요ㅠㅠ 답변 부탁드립니다

[1급F유]

지층생성의 경향성을 보는 거에요~비록 부정합으로 덮여 있지만 a~f까지의 지층경계선이 모두 나란하니까 경사방향과 경사각이 모두같을 것이고 부정합이 덮여도 밑에 깔려 있다는 걸 주변 지층경계선을 토대로 유추할수 있죠~ 부정합이없다고 생각하고 a와 b의 지층경계선을 위까지 연장해보면 그릴수가 있습니다~ 절단선을 기준으로 그리긴해도 단면도를 그릴땐 전체 지층을 모두 나타내야 지층생성 순서를 알수 있으므로 주변의 지층 경계선을 함께 고려합니다~위 자료로는 경사각은 알수 없고 경사 방향을 알수 있으니 그 방향으로 대충그린것 같습니다.

[Gaur]

경향성 추론... 그게 답이군요 감사합니다
