아실려는 분 있나 모르겠네요..
이 방법은 솔리드 엣지로 자격증 실기 준비하시는 분들께 상당히 도움될꺼라 짐작하며..
저는 현재 기사 자격증 실기를 준비하고 있고 솔리드 엣지로 공부를 하고 있습니다.
예전에 제가 도면작업하다 방법을 몰라서 질문을 올렸었는데 답글 달아주시는 분들도
딱히 답을 못주시고 그랬었습니다.
smart dimension말고 옆에 있는거 써보라는 거 외에는요...
이번에 연습하면서 아래에 있는 아이콘을 사용하고 properties에 들어가서 옵션을 약간
건드리니 금방 해결되더군요...
순서는 아래 그림 참고하세요..^^

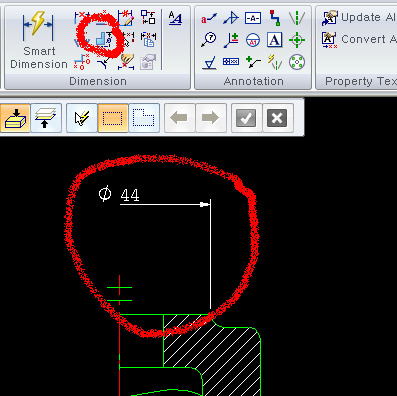

그림1)
치수기입 후 직경44를 마우스 오른쪽 버튼으로 선택 후 properties -> terminator and symbol 탭을 선택합니다.

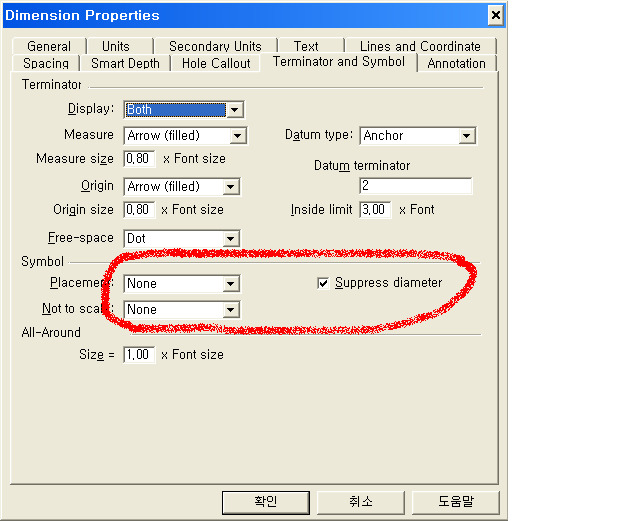

그림 2)의 붉은 색 표시부분처럼 옵션을 변경 및 체크합니다.
그림2)
그림3)
대칭 치수가 완성되었습니다. ^^
---- 끝---
