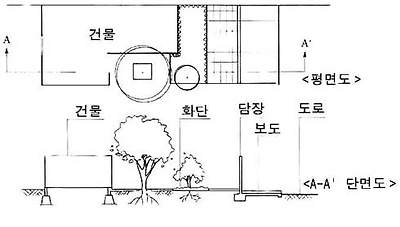

1. 평면도
□ 평면도는 물체를 위에서 수직 방향으로 내려다 본 것을 가정하고 작도한 것으로서
모든 설계에 있어 가장 기본적인 도면이다.
□ 평면도는 입체적인 공간을 평면에 표시하게 되므로 평면을 보고 입체를 느낄 수 있도록 표현해야 한다.
□ 평면도는 보기 좋고 정확한 도면을 작성하는 것을 원칙으로 작성되어야 한다.
□ 항상 평면을 보고 입체를 느낄 수 있도록 숙달되어야 한다.
* 축척 1/100 또는 1/200 인 경우는 부지 경계(20cm) 꼭 그려 넣어 주세요!
2. 배치도
□ 계획 대상지 주변의 개략적인 구성, 즉 시설물의 위치, 도로체계, 부지 경계선, 지형, 방위, 식생 등을 표현하여
계획의 전반적인 사항을 알게 하기 위한 도면이다.
3. 식재 평면도
□ 조경기능사에서 주로 요구하는 수준이 식재 평면도라 할 수 있겠는데, 수목의 위치, 종류, 수량, 규격 등을 나타낸다.

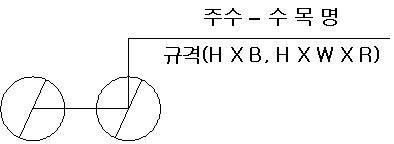

□ 식재 평면도에는 앞에서 살펴 본 바와 같이 수목을 일정한 기호로 표시하여야 한다.
□ 수목의 규격은 수고(H), 수관폭(W), 흉고직경(B), 근원직경(R) 등으로 나타내며,
누운향나무와 같은 경우는 수관 길이(L)로 나타낸다.
□ 수고와 수관폭 단위는 m, 수관 길이, 지름의 단위는 ㎝를 사용한다.
4. 시설물 평면도
□ 조경 설계에서 시설물 평면도는 건축물, 벤치, 분수 등의 옥외 구조물의 평면도를 포함한다.
□ 시설물 설계에는 시공 재료의 성질, 내구성, 마감 처리, 안전성 등 구조 공학적인 지식이 요구된다
