오디오(헤드유닛)교체 & 핸들리모콘 컨버터(알라딘) 설치

[17kHz[고상훈]]

이번에 들여온 5v의 순정오디오 CD기능이 고장나있어

예전에 쓰던 사제 데크(소니 GT500US)로 교체하는 김에

핸들리모컨 컨버터인 알라딘(URC-760)도 함께 설치했습니다.

카오디오(헤드유닛) 교체는 센터페시아 탈거만 할 줄 알면 금방할수 있지만

알라딘 설치가 자세히 설명된 자료는 없는거 같아서 정리해 올려봅니다.

최대한 상세하게 작성하려다보니

다소 불필요한 사진들도 많은듯 하지만 양해해주세요.

1. 알라딘의 원리

우선 알라딘은 구형SM3, SM5 전용인 URC-760을 구매해야합니다.

설명서가 매우 불친절해서 받아서 열어보기 전까진

어떤식으로 연결되는 건지 감이 잘 안오더군요.

막상 알면 간단한건데 어려워보여서 머뭇거리는 분들을 위해 설명해봅니다.

..제가 그랬거든요.

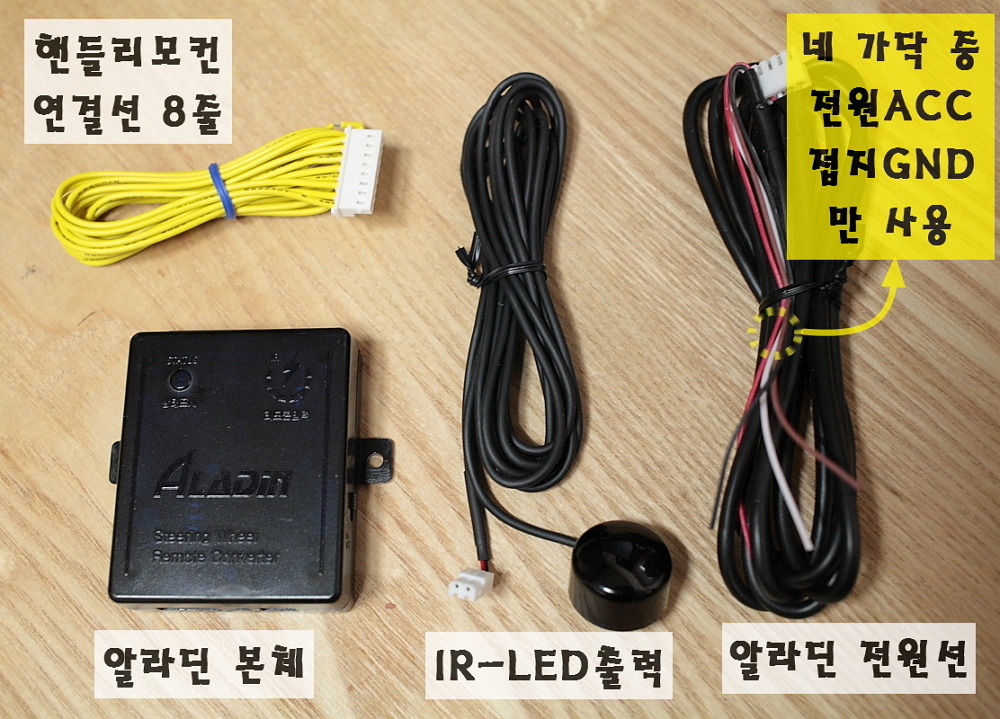

알라딘의 구성품은 위 사진과 같습니다.

①알라딘 본체, ②알라딘에 전원을 공급할 전원선,

③핸들리모컨의 신호를 받아줄 8줄짜리 신호선,

④사제오디오로 리모컨신호를 쏴줄 IR-LED출력단자.

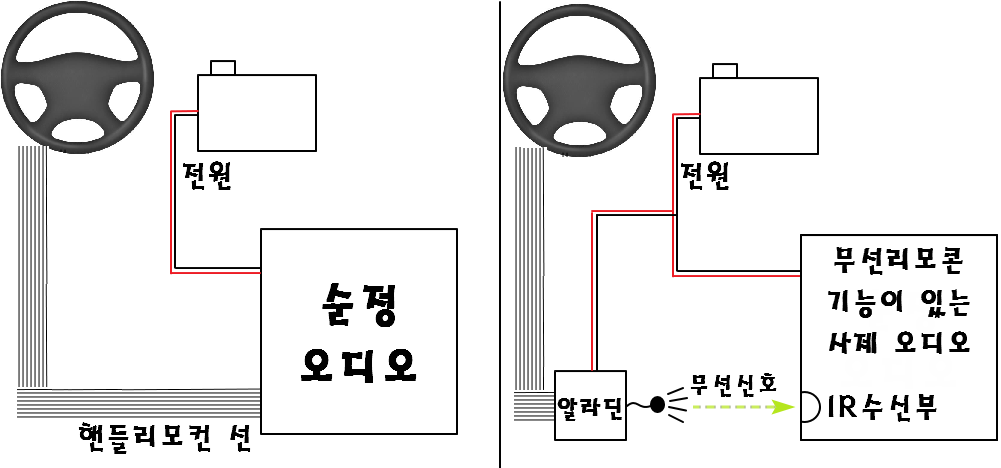

알라딘은 핸들에 달려있는 순정오디오용 리모컨을

마치 사제오디오의 무선리모컨처럼 작동하게 해주는 장치입니다.

핸들리모컨의 신호를 알라딘이 받은 후 사제오디오의 리모컨 신호로 바꿔 쏴주게 됩니다.

다시 말해 무선리모컨이 있는 사제오디오여야만 알라딘을 사용할 수 있습니다.

2. 잭 개조

사제오디오를 새로 구입하게 되면 잭개조를 무료로 해주지만

저는 제가 쓰던 오디오를 사용하는지라 따로 개조용 잭을 구매해서 연결했습니다.

저는 삼성 차량에 사제오디오를 설치하는 것이기 때문에

안테나 변환잭과 삼성용 잭(암컷)을 구매하였습니다.

(삼성데크잭, 안테나잭으로 검색하면 상품들이 나옵니다.)

이제 삼성용 잭(암)을 데크잭과 하나하나 연결해주어야합니다.

+알라딘 전원선도 함께 연결합니다.

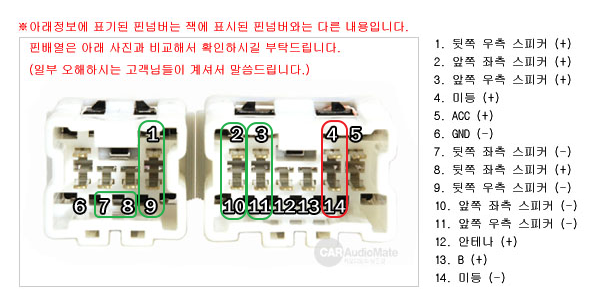

배선은 위의 그림과 사제오디오 설치설명서를 보고 연결했습니다.

잭의 방향에 따라 좌우가 바뀌지 않도록 꼭 확인을 잘 하셔야합니다.

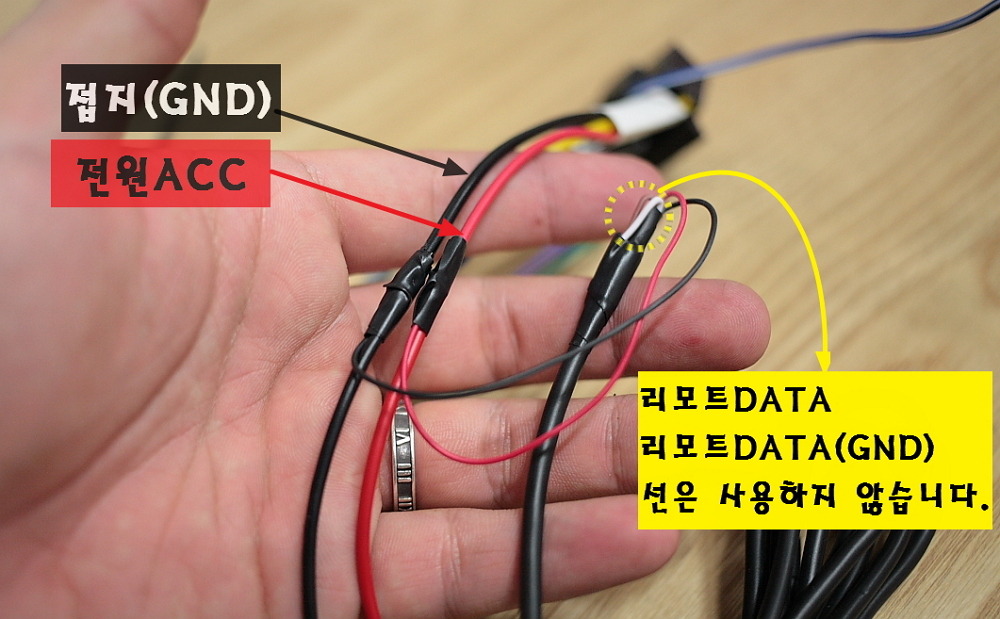

알라딘 전원선은 4개의 선이 있습니다. 그중 검은색(접지GND), 빨간색(전원ACC)만 사용합니다.

사용하지 않는 흰색선과 갈색선(리모트DATA선- 타 차종 연결시 사용되는가봅니다.)은

잘라서 테이프로 감아두었습니다. 물론 전원을 꼭 여기서 끌어와야하는 건 아니지만

잭 개조하는 김에 이렇게 함께 연결하는게 가장 깔끔한듯합니다.

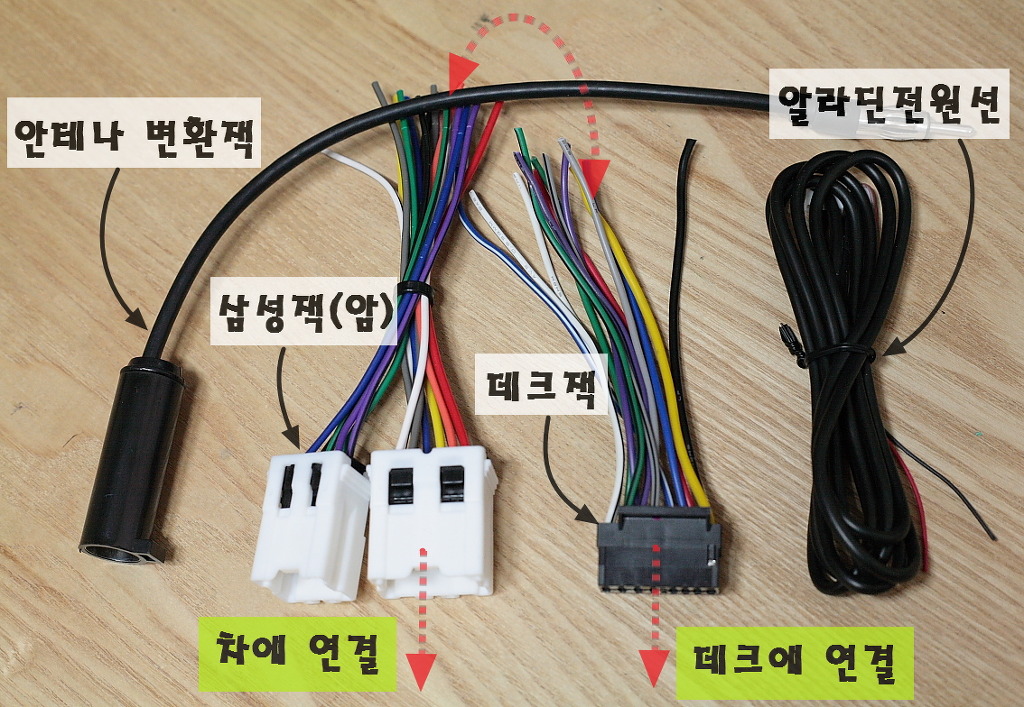

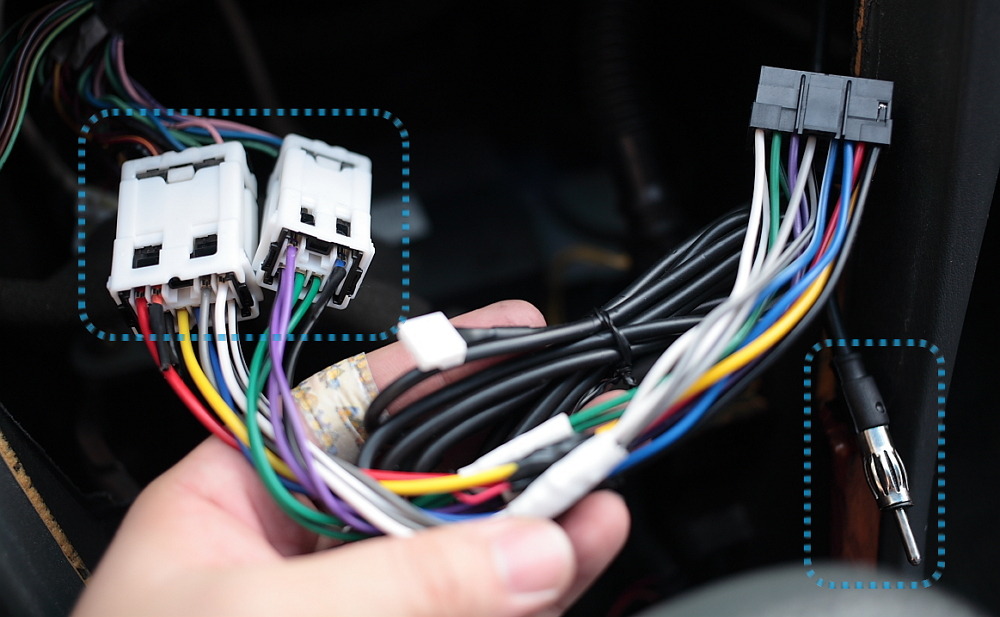

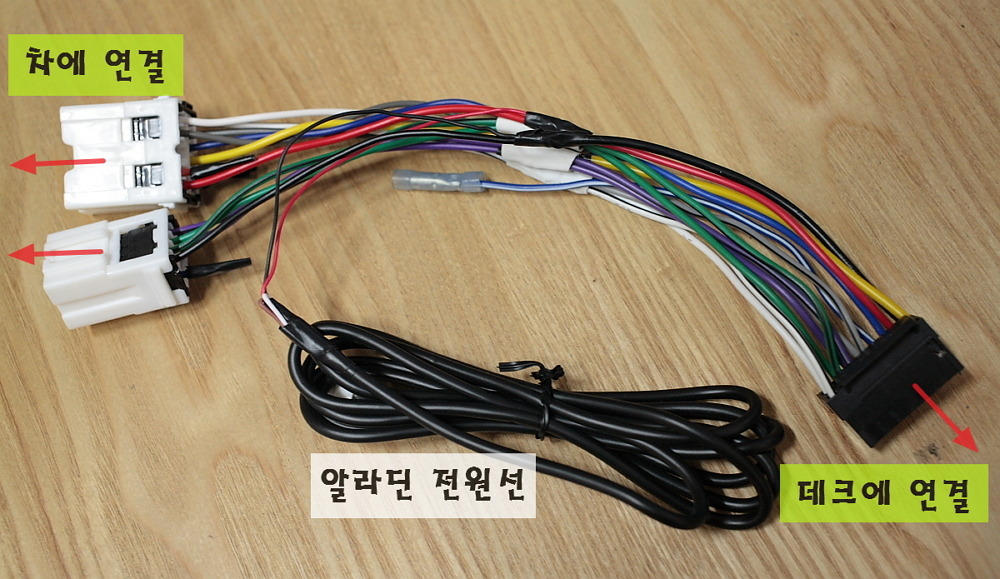

잭개조를 완료한 모습입니다. 차에 연결할 쪽과 데크에 연결할 쪽이 있고

중간에 알라딘 전원선이 곁다리로 연결되어 있습니다.

(나름 수축튜브로 깔끔하게 해보고 싶었는데 깔끔하게 되지도 않고 수축튜브는 모자라고..ㅠ)

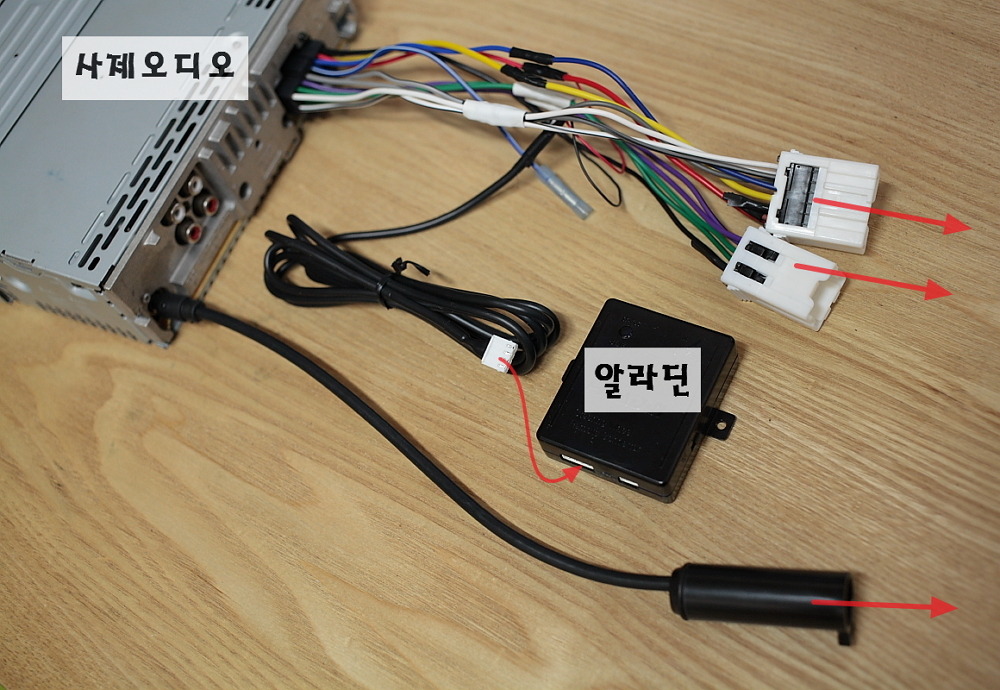

대략 이런식으로 연결을 하게 됩니다. 이제 차로 가보죠.

3. 센터페시아 탈거

센터페시아 탈거 자료는 많지만 이왕 찍은거 같이 정리해 올리겠습니다.

혹시 몰라 오디오/시가잭/에어컨 휴즈를 빼고 진행하였습니다.

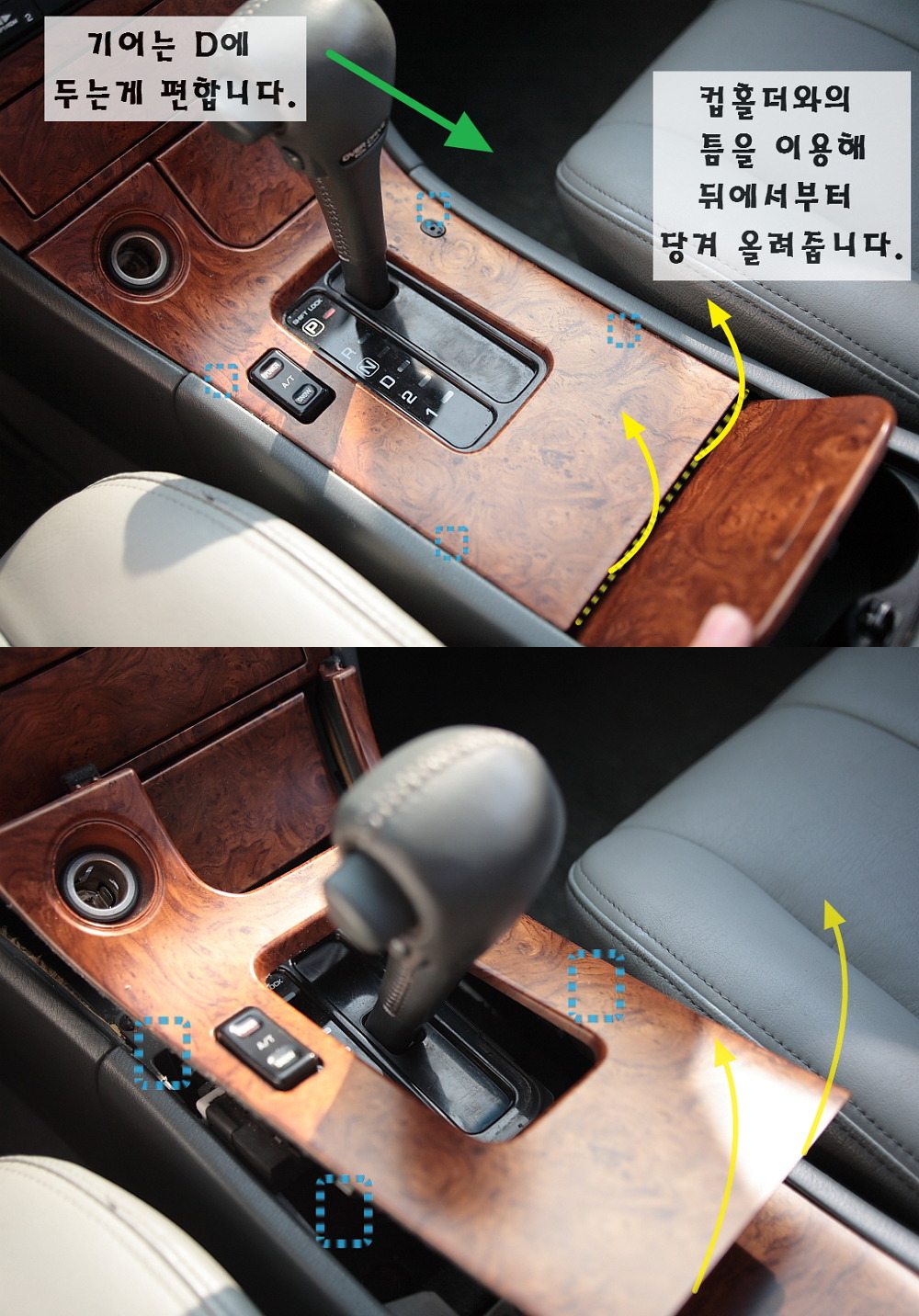

제 차는 풋-파킹브레이크라서 컵홀더와 기어우드 사이의 틈에 손을 넣어 당겨 분리했습니다.

기어노브는 D 정도에 위치해두는 것이 편합니다.

사진은 운전석에서 찍었지만 핸들이 거슬리기 때문에 작업은 조수석에서 하는게 편합니다.

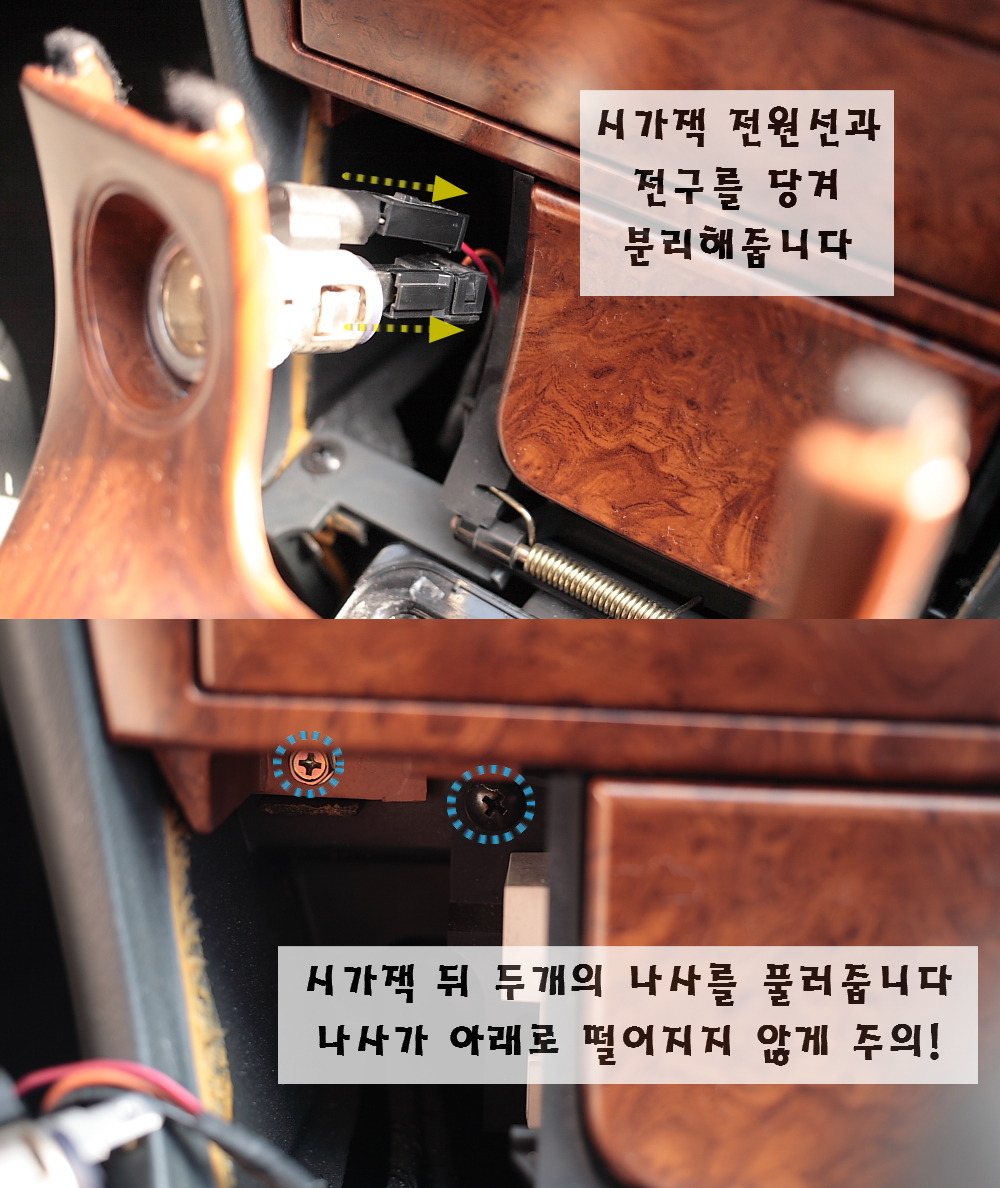

시가잭 전원잭과 전구를 분리하고 그 뒤에 있는 두개의 나사를 풀어줍니다.

그중 오른쪽 검은색 나사는 아래나오는 재털이를 고정하는 나사입니다.

(전 풀다가 떨어뜨려서 꺼내지 못했습니다 ㅠ)

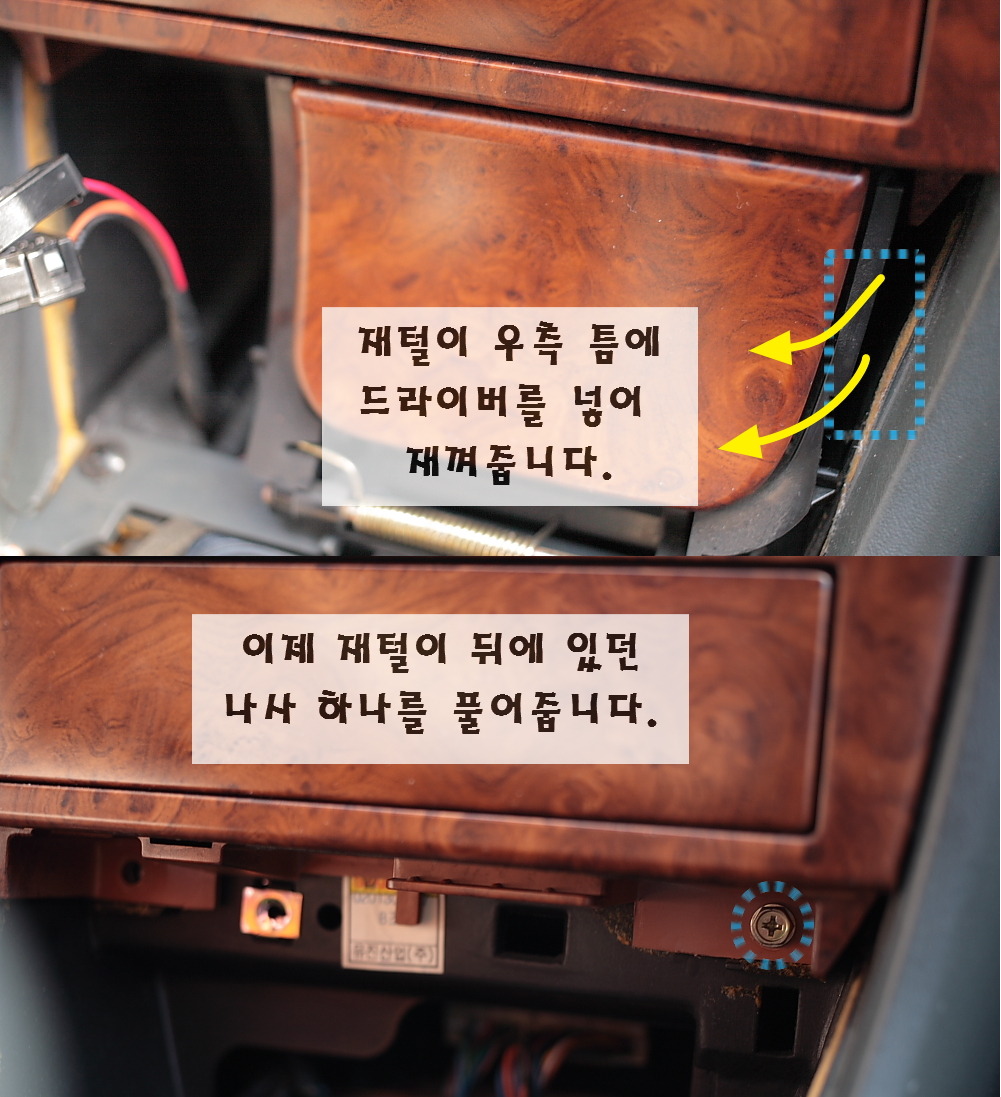

재털이 오른쪽 틈에 드라이버를 넣어 왼쪽을 축으로 생각하고 당겨주면 됩니다.

꼭 드라이버를 쓸 것 없이 재털이를 연 채로 손으로 잡아 당겨도 됩니다.

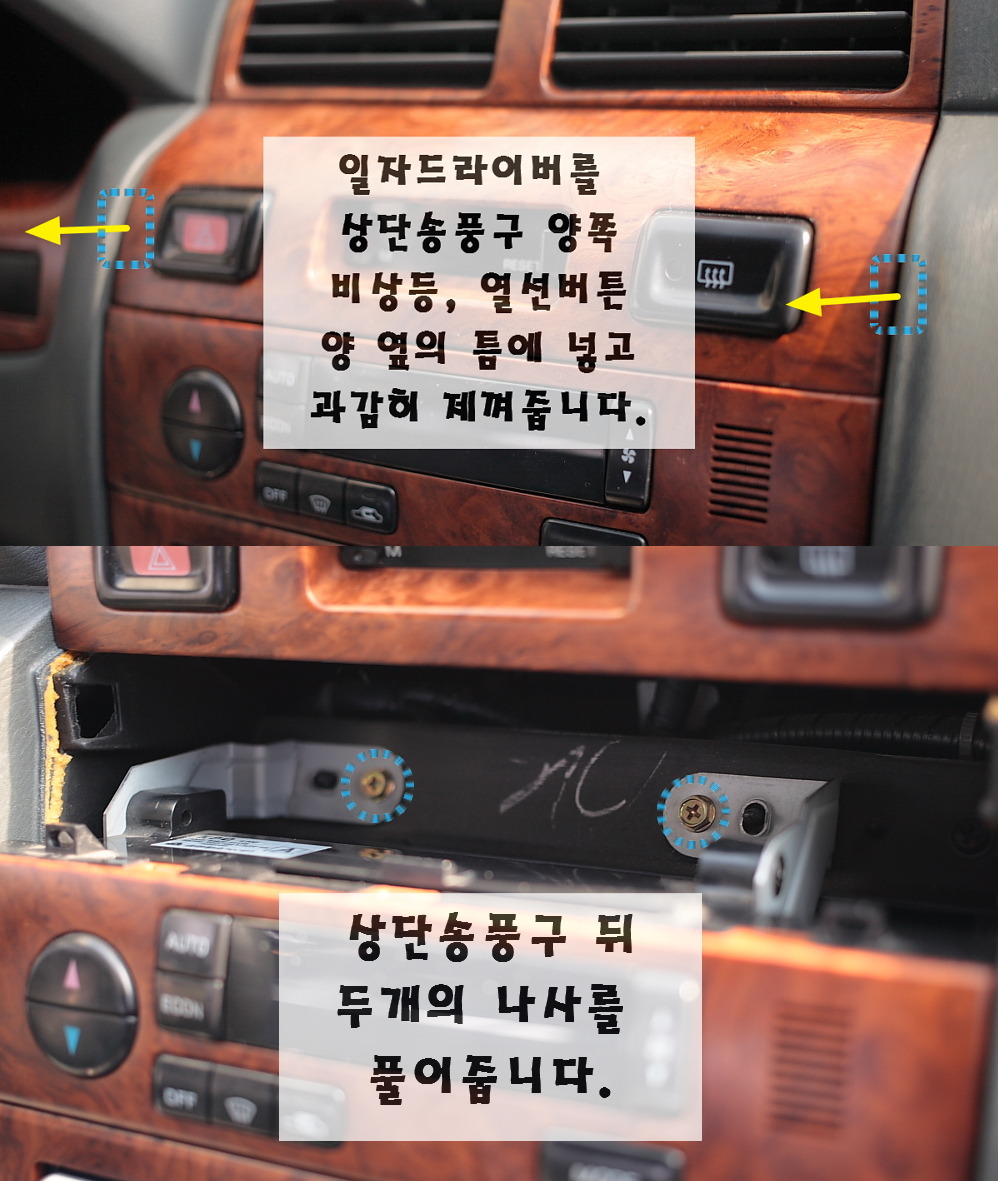

이제 위쪽 송풍구를 분리합니다.

고정부위는 비상등과 열선 버튼 옆이라고 생각하시면 됩니다. 두번째 사진에 고정홈이 보이네요.

일자드라이버를 조금 깊이 넣어 과감하게 틀어줍니다.

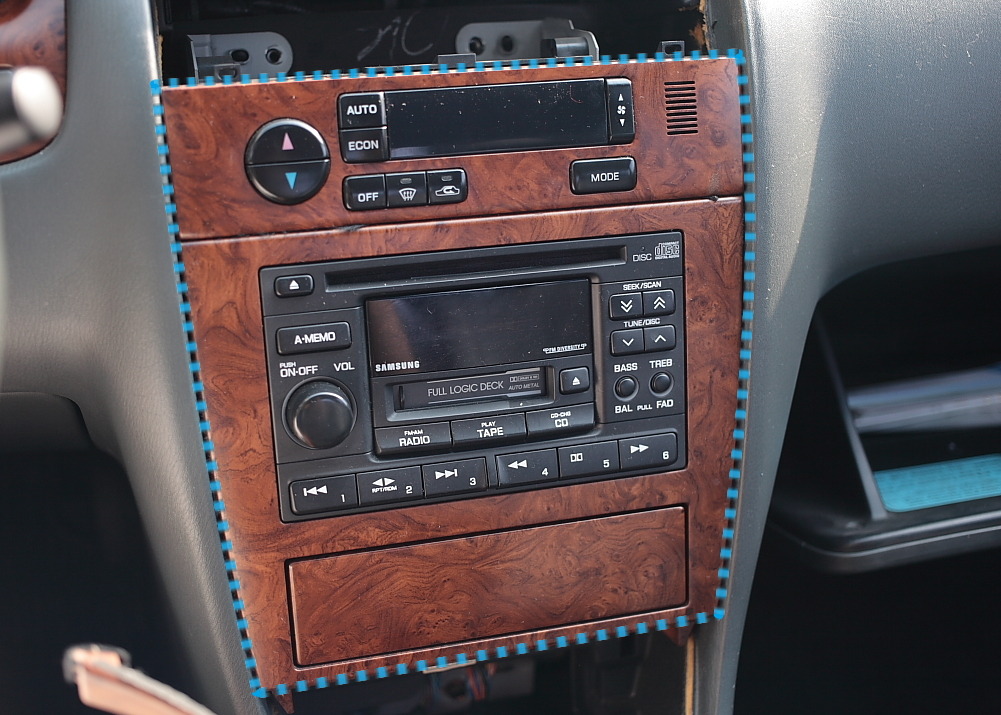

이제 위에 점선으로 그려진 뭉텅이를 그대로 당겨 빼내면 됩니다.

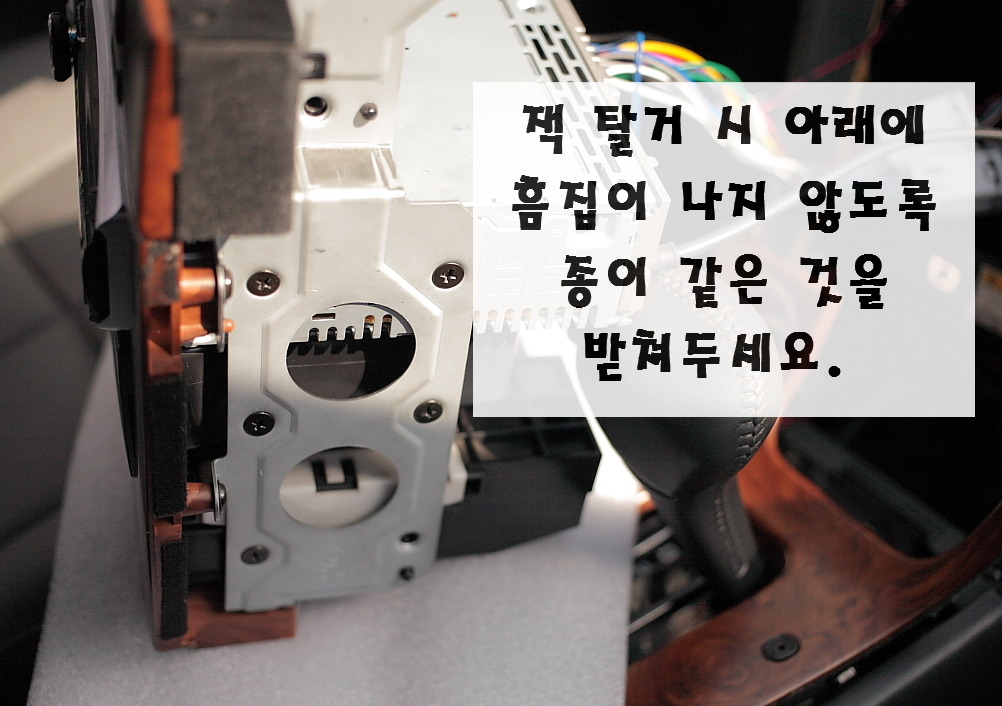

이제 뒷면의 공조기, 오디오 잭을 탈거하게 되는데

무심코 힘쓰면서 탈거하다보면 기어우드 주변에 흠집이 많이 남게 됩니다.

될 수 있으면 두꺼운 종이 같은 것을 받쳐두고 하세요.

4. 헤드유닛/데크 교체

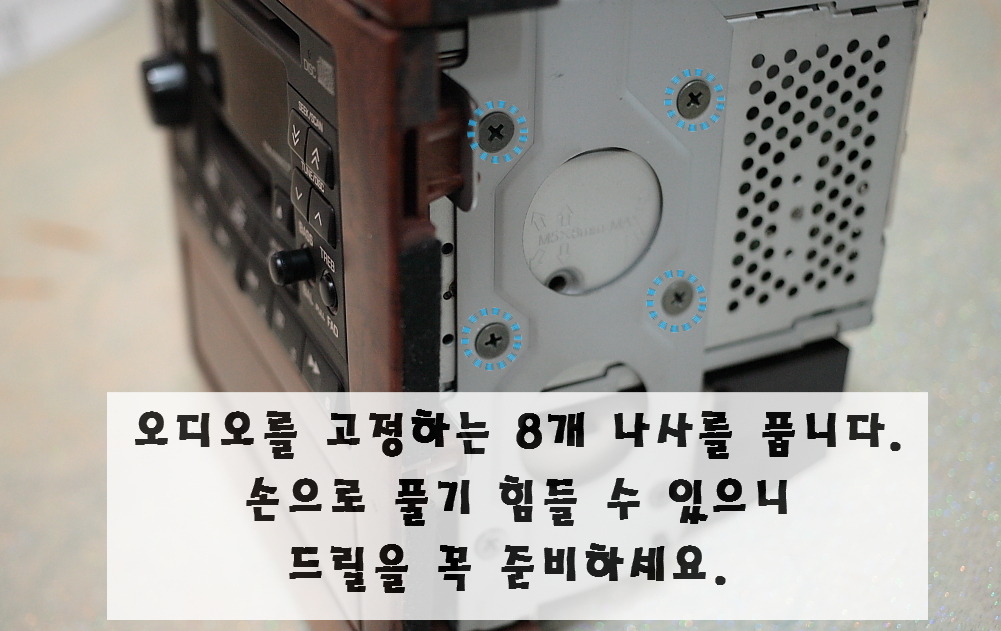

탈거한 공조기/오디오 뭉치에서 오디오를 분리해냅니다.

8개의 나사를 풀면 되는데요. 이게 손힘으론 분리해내기가 힘드므로 드릴 쓰는 것을 추천합니다.

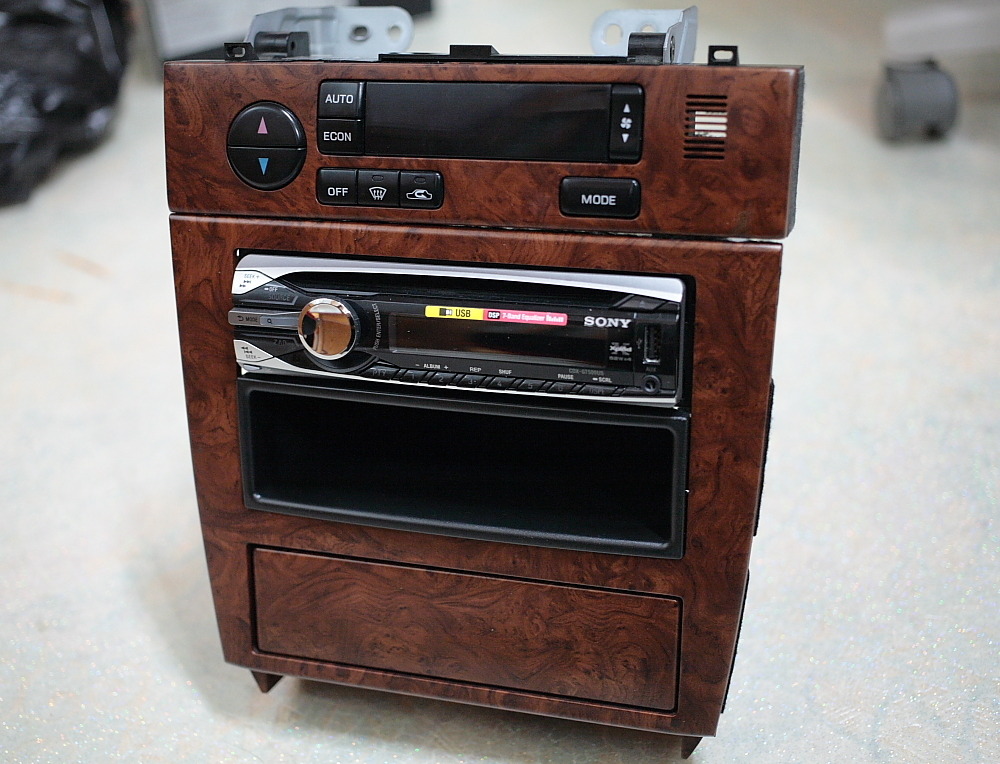

제가 쓰려는 데크는 1단짜리여서 서랍장을 같이 장착했습니다.

뉴SM3 오디오 데크포켓 (개방형) - 81650-31710GA 입니다.

이제 앞서 개조한 잭을 이용해 장착만 하면 오디오 교체는 끝입니다.

하지만 아직 알라딘 설치가 남았죠.

5. 잭 장착

이제 개조해두었던 잭을 가져가 차체로부터 나온 잭에 연결해줍니다.

안테나 변환잭도 연결해 줍니다.

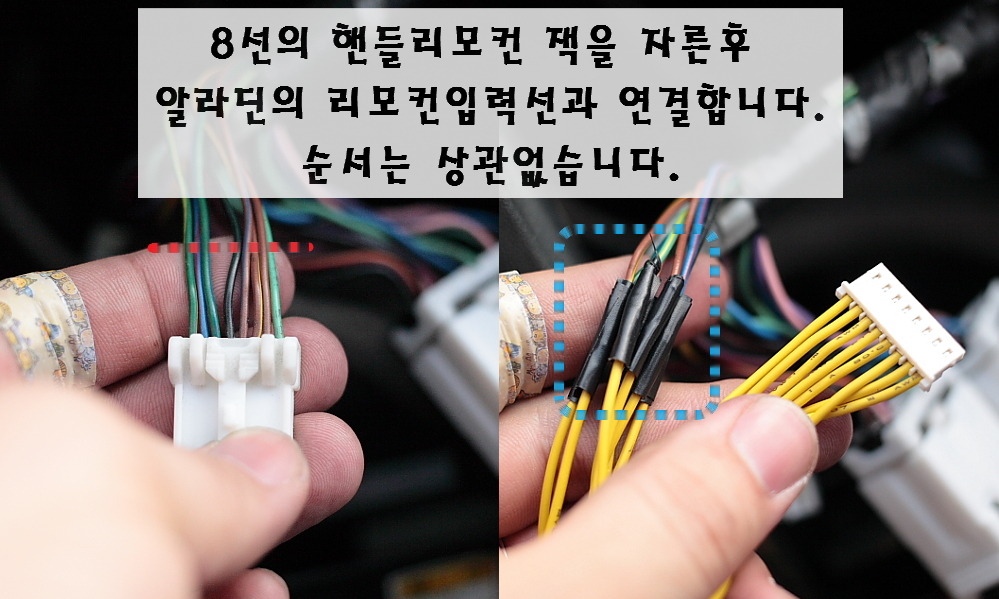

순정오디오에 연결되어 있던 잭 중엔 사진과 같은 8선짜리 잭이 있습니다. 핸들리모컨 선입니다.

연결잭을 잘라낸 후 알라딘의 리모컨입력선과 하나하나 연결해줍니다.

순서는 상관 없이 연결해주기만 하면 됩니다.

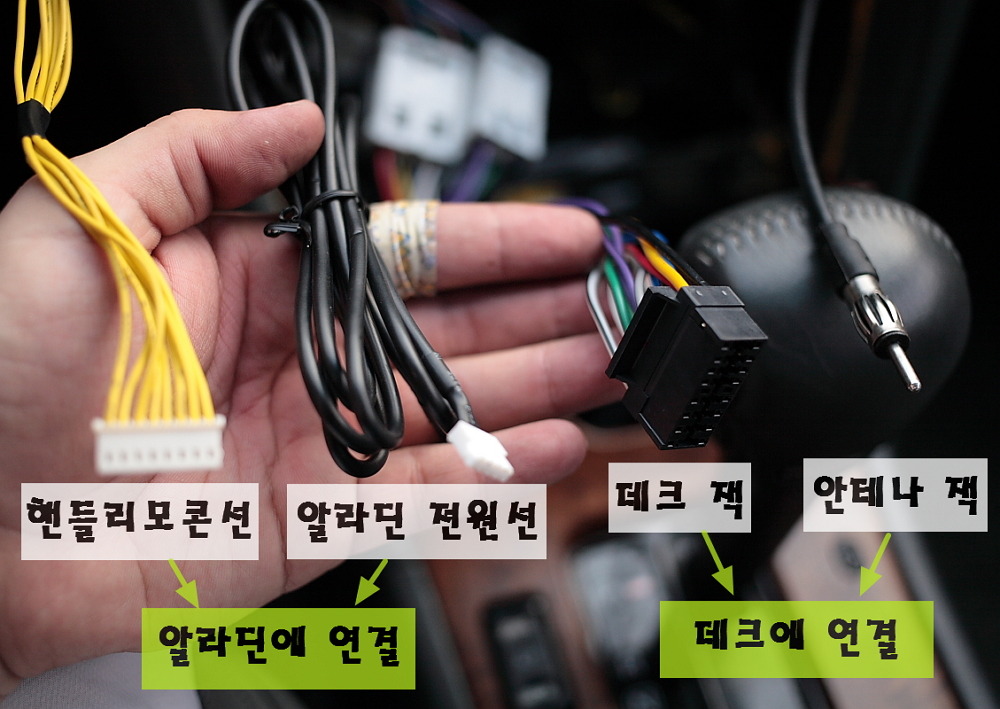

이제 연결해야할 잭이 총 4개 입니다.

그 중 핸들리모콘 선과 알라딘 전원선은 알라딘 본체에,

데크 잭과 안테나 잭은 데크에 연결해 줍니다.

6. 알라딘 설치

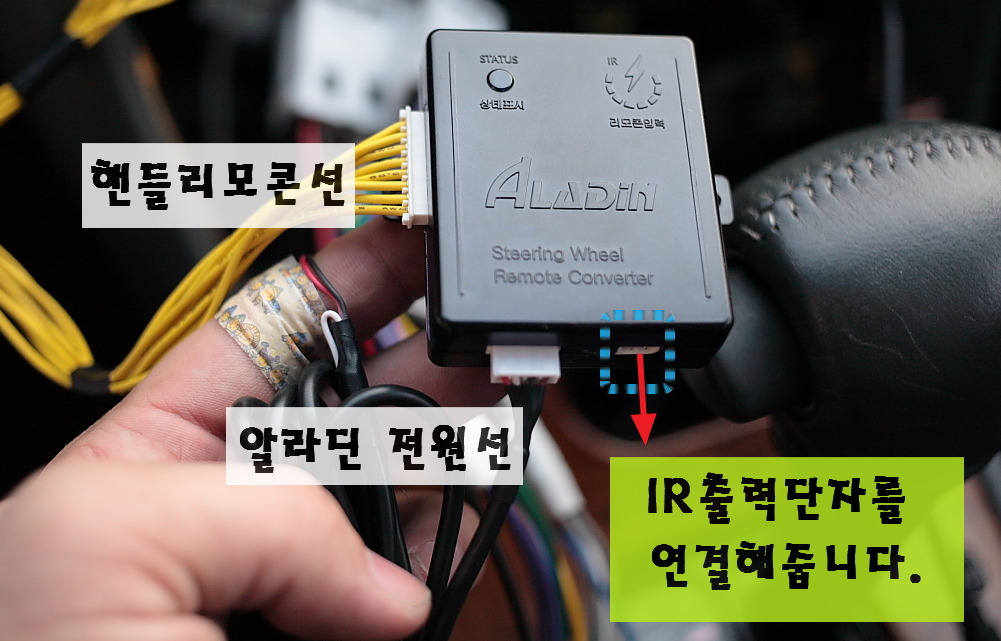

알라딘 본체에 위의 두 선을 연결한 모습입니다.

이제 사제데크에 무선신호를 쏴줄 IR 출력단자만 연결/설치하면 끝입니다.

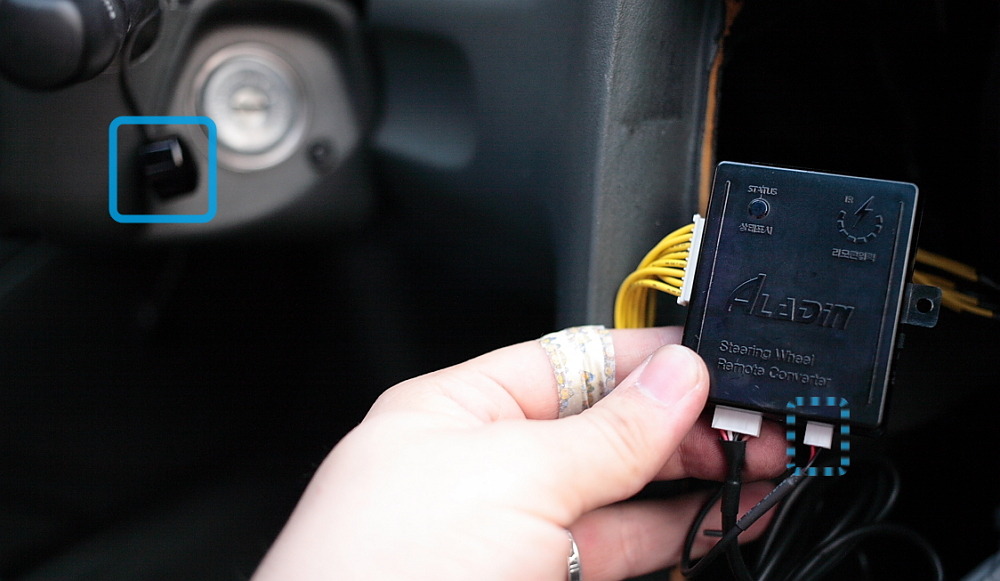

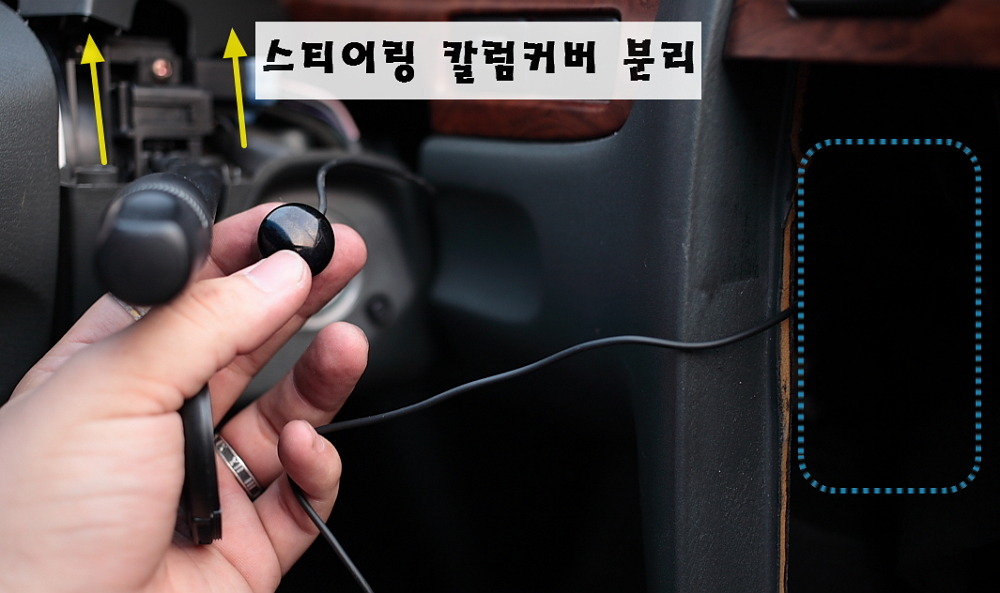

스티어링 칼럼커버를 분리 한 후 (아래 6개의 나사만 풀러주면 됩니다.)

선을 센터페시아쪽으로 빼냅니다. 오른쪽 공간에 손이 들어가므로 쉽습니다.

이제 IR출력단자의 선도 알라딘 본체에 연결해줍니다.

이로써 알라딘에 모든 선을 다 연결해주었습니다.

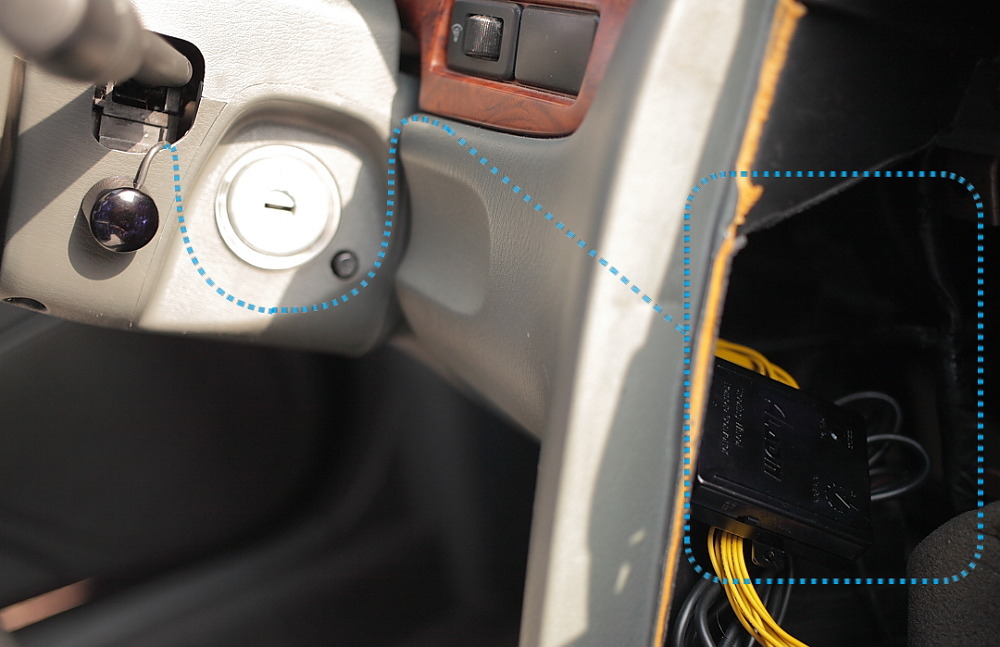

선을 대략 저런 경로를 통해 설치 되었고

와이퍼 레버 작동시 아무런 장애가 없는 것을 확인했습니다.

본체를 제대로 거치하고 선을 정리했으면 좋았을 텐데

이 시점에서 매우 귀찮아지면서 사진의 공간에 그냥 밀어넣고 조립해버렸네요.

데크까지 연결한 후 센터페시아를 조립하기 전에

휴즈를 꽂고 키를 꽂아 전원이 제대로 들어오는지 확인합니다.

그 후에 알라딘 설명서에 나온 데로 핸들리모콘 키에

원하는 사제오디오 리모콘 키를 할당해주시면됩니다.

핸들리모콘 키 중에 전화기 모양의 핸즈프리버튼은 사용이 불가하더군요.

7. 마무리

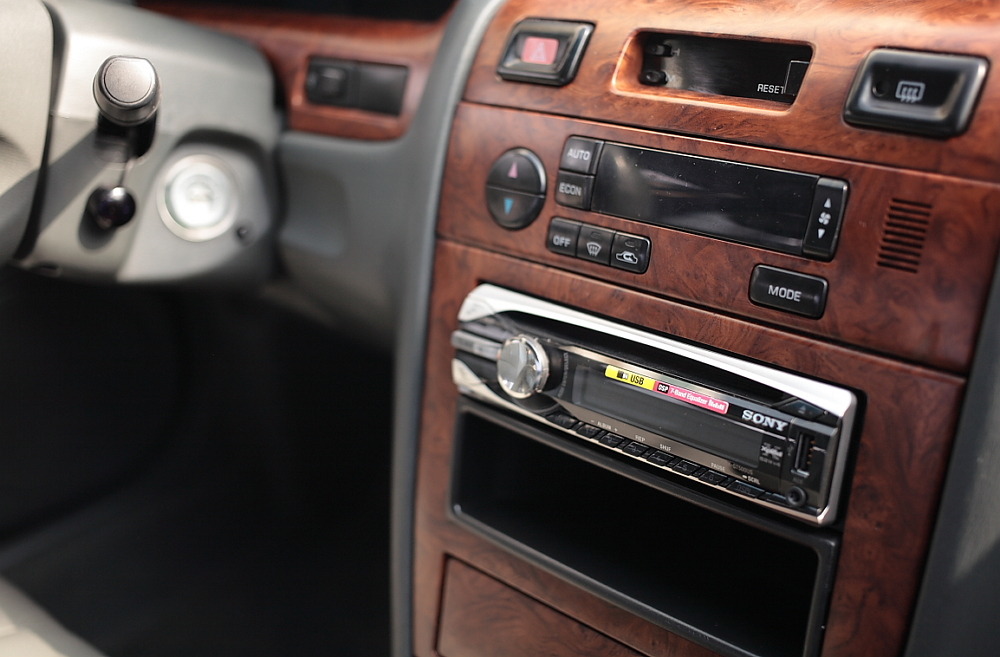

모든 설치를 완료한 모습입니다.

마무리 할 때쯤 집중력이 떨어졌는지 나사 두개를 아래로 빠뜨렸고

공조기 잭을 깜빡하고 연결하지 않아서 다음날 센터페시아를 다시 탈거해야했네요.

그래도 CD를 들을 수 있고 핸들리모콘이 잘 작동돼서 기분이 좋습니다.

뒷좌석 오디오 버튼도 작동할지 궁금했는데 잘 작동하더군요.

해당 댓글은 작성자와 운영진만 볼 수 있습니다.

[Kimi Raikkonen[한희준]]

안녕하세요. 소중한 자료 정말 감사합니다. 1딘 오디오 데크포켓 및 설치 방법이 정말 필요했는데 이번에 이것을 보고 많이 시도를 해봐야겠네요. 정말 귀중한 자료 감합니다.

[윤이준이[조용찬]]

저도 이 자료 참고해서 알라딘 작업 했습니다.. 잘 되네요.^^ 특히 IR센서 위치가 좋습니다.ㅎㅎ 깔끔하니..
좋은 자료 잘 봤습니다.
순정오디오의 배선도를 보니까 8개 중에 3개는 밴드관련(cd/tape/radio)로 할당되어 있는데..
우리 리모콘에는 이 버튼이 없죠.. 결국 3개의 신호선이 남게 되죠..
또한 리모콘의 핸즈프리 버튼은 핸즈프리 킷으로 신호가 가는것 같아서 이 배선을 찾아보려고 합니다.
알라딘의 남는 3개 선중에 하나를 사용해서 이 버튼도 살려볼까 생각중입니다...^^
나중에 성공하면 올리도록 하겠습니다. (않될수도 있을것 같구요..ㅋㅋ)
