안녕하세요,
SM520, 525V, 북미 맥시마 까지 총 3대의 SM시리즈를 거쳐, 지금은 닛산 300ZX로 넘어온 후니입니다.
현재 차량이 닛산 91년식 300ZX(페어레이디 북미사양) 라 구SM5 와 같은 14핀 OBD1 단자를 쓰죠.
요즘 나오는 OBD2 차량들은 에코게이지나 여러 디스플레이 기기들로 손쉽게 센서값 및 연비 체크가 가능한데
SM은 구형 OBD1이라 그게 쉽지 않았습니다.
SM차량 탈때는 생각지 못했는데, 현재 차량에 대해 이리저리 연구해본 결과 저렴한 가격에 약소하게나마
ECM 센서값과 연비 등을 OBD단자를 통해 알수 있는 방법이 있어 팁을 드릴까 해서 글을 쓰게 되었습니다.
EBAY 에서 NISSAN 14PIN CONSULT CABLE 등으로 검색하시면 구형 OBD1 14핀케이블을 구입하실 수 있습니다.
어떤 물건은 홍콩에서 오고, 어떤물건은 중국, 타이완에서 오므로 배송비 절약되는 쪽으로 하시면 2~3만원 내에
구입하실 수 있습니다.
시리얼단자 타입 / USB단자 타입 2가지가 있으나, 튠된 ROM에 데이터 로깅하실 목적이 아니시면
USB단자가 가격도 저렴하고 크기도 작습니다.

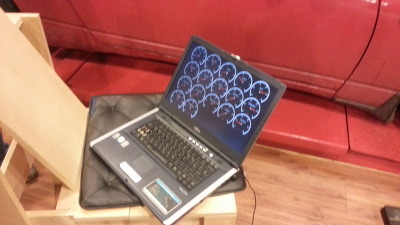

ECU 연결 및 수온, 산소센서, RPM, 적산거리, 순간연비, 구간연비, 연료소모, 인젝터듀티값, 각종릴레이작동 등 센서값 체크중
OBD CONSULT 소프트웨어로는 무료소프트웨어도 있고 유료소프트웨어도 있으나,
가장 많이 사용하는 무료소프트웨어 ECUTALK 1.35 를 사용하였습니다.

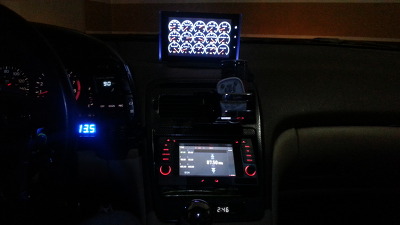

약간 응용하여 파인드라이브 네비게이션 (WINDOWS CE CORE 6.0 OS / USB HOST 보유)에 띄운 화면입니다.
이거 하느라 삽질좀 했네요..네비게이션용 WINDOWS CE OS는 기기에 맞게 포팅되어 나오므로,
DOT NET COMPACT FRAMEWORK 설치와 USB->가상시리얼 FTDI 드라이버 설치가 발목을 많이 잡았드랬죠ㅠㅠ

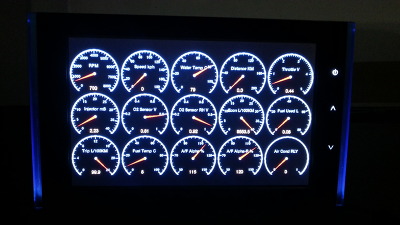

네비에 띄운 화면..년식을 보여주는 너저분한 실내..ㅠㅠ
과연 같은 14핀 닛산 OBD1 형식이라고 구SM5에 되는지 어찌 확신하느냐..라고 하신다면..
방금 제 예전차량(현재는 같은회사 과장님이 타고 다니시는) 98년 SM525V에 작동확인 하고왔습니다.
센서값 출력은 거의 전부 호환되는것 같구요..
연비는 인젝터분사량, 실린더수를 설정하게 되어있으므로 자동계산이 됩니다. (물론 어느정도 오차는 있겠지요)
고로 VQ에는 된다는 말인데..SR에도 되는지는 아직 시험해보지 않았습니다.
실비아, 스카이라인, 페어레이디 등 90년대 초중반 닛산차량에 모두 호환되는것을 보면
VQ, VG, RB, SR 등 엔진형식을 가리지는 않을것 같습니다만...
(섣불리 도전해보시고 SR엔진에 안된다 하시면 저도 책임못집니다-_-;;)
센서값으로 뭘 알수 있냐..라면 저도 그냥 눈대중으로 규정치를 벗어나는지만 확인하는 정도라..
가령 좌, 우(제차는 FR이므로) O2센서값이 한쪽이 잘 안움직인다..라던가..(그래서 어제 우측센서 교체했습니다;;)
에어컨을 켰는데, 릴레이 신호가 안들어간다..라던가..
TPS값이 규정치 이하이다..라던가..
[요약]
1. 필요준비물 : 닛산 14PIN CONSULT CABLE(이베이 구매), 진단 소프트웨어(ECU TALK 등 무료다운)
2. 98년 SM525V는 확실히 동작 확인하였으나, SR에는 미확인
3. 꼭 시도해 보고자 하시는 분은 OBD단자가 구형 14핀 OBD1이 맞는지 확인 후 시도해 보실것.
4. 꼭 이 케이블과 노트북 연결 방법 외에도, 시리얼단자를 이용한 구형 PDA(HP IPAQ등)활용, 네비게이션 연동, 시리얼+블루투스
+안드로이드 기반 스마트폰을 이용한 (APP:NIKOZ)방법, 전용 DISPLAY 기기(비쌈)를 이용한 방법..등 방법은 많습니다.
5. 다만 기본적인 센서값 확인 및 고장코드 진단(소거) 등 자가진단의 용도이지 센서값이 모든 차량상태를 알려주지는 않고,
ECU ROM 튜닝 등 데이터 입력 부분은 다른 장비가 필요합니다.
6. 기타 궁금한 사항이 있으시면 아는 지식내에서 최대한 알려드리겠습니다.
뽀나스로 현재 끄짓고 다니는 차량입니다. 91년식 북미사양 300ZX, 3.0엔진, 수동미션, NA->트윈터보
(20년이 넘었다는..ㅠㅠ)
