(Red당 입당)LED 계기판 조명조절, 시가라이터 링, 오토공조기

[예전짱이[김주형]]

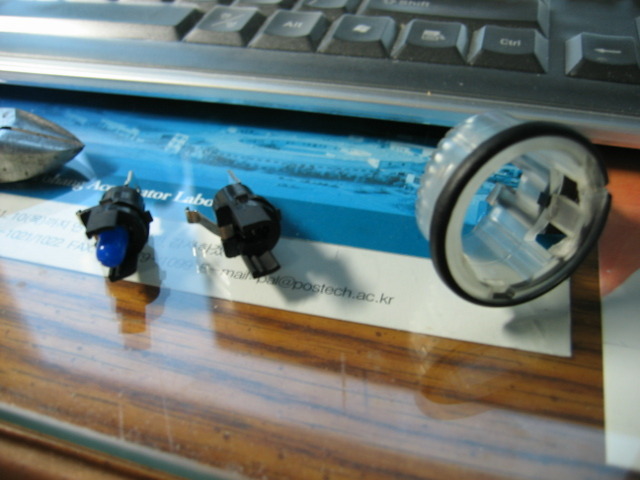

 시가라이터 링입니다. 부품가게에서 6900원 하더군요... 전구를 빼내면 소켓만 남습니다.

순정 전구 자리에 LED만 박을 겁니다. 사진은 낡고 금가서 못쓰게 된 시가라이터 링

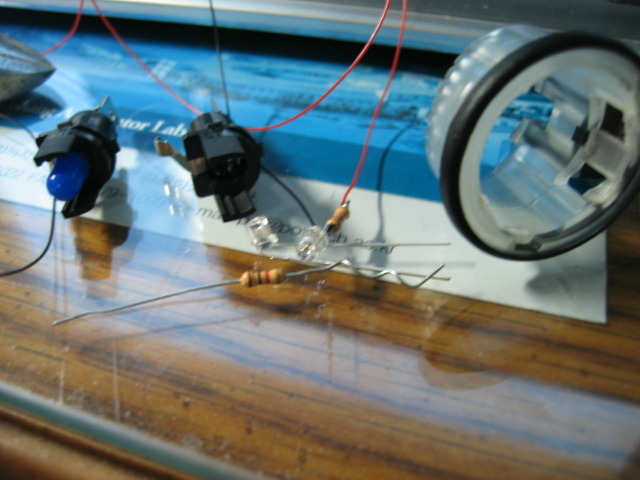

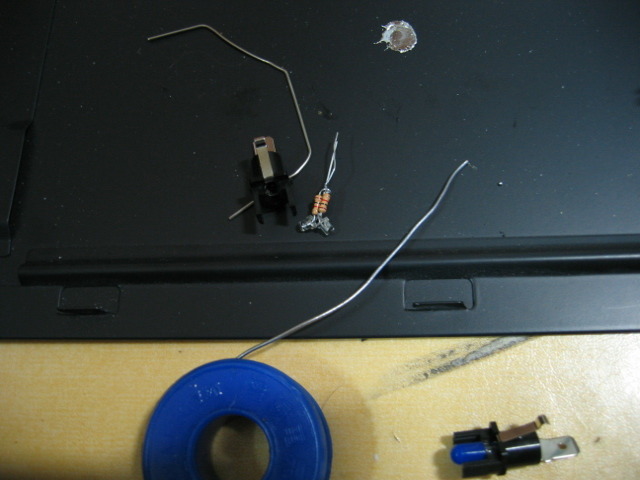

 3파이 확산형 레드 두개를 저항과 1:1로 연결합니다. +에 저항을 달았습니다.

 다음과 같은 모양이 되구요

 비스듬하게 좌우 아래로 내려 보면 링이 아주 똥그랗게 잘 빛납니다.

윗쪽이 + 아랫쪽이 - 입니다.

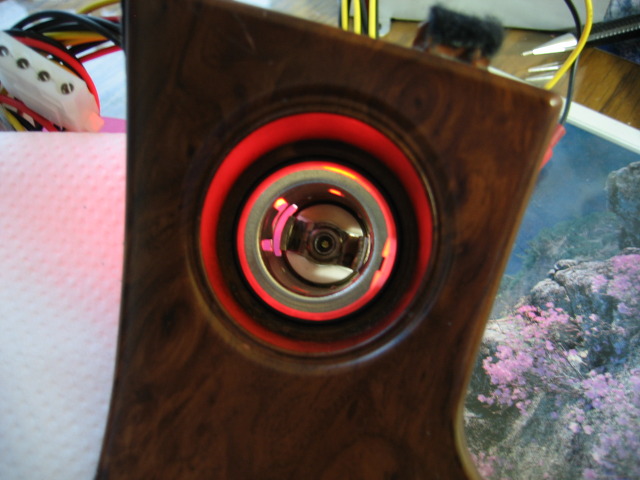

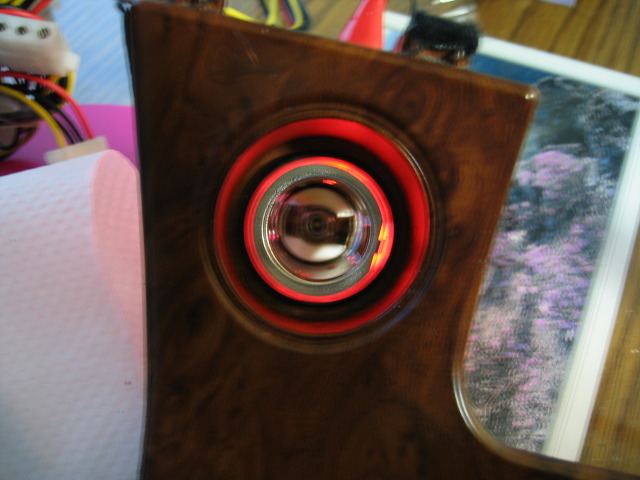

 점등 테스트 모습입니다. 음영없이 아주 잘 나왔습니다.

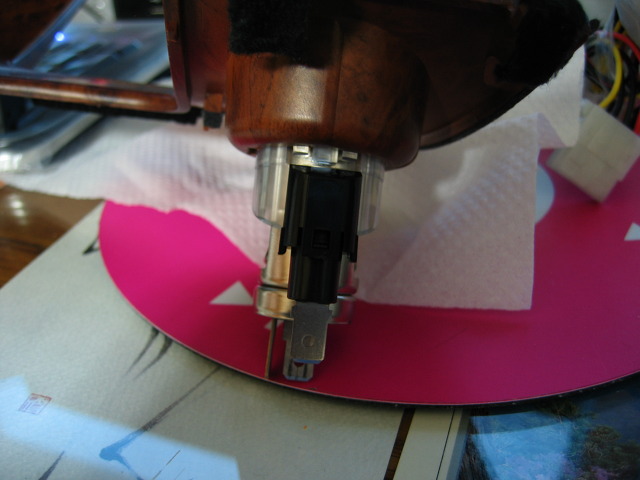

 순정과 같은 모습이구요, 투명링을 검정 전기테잎으로 쇠에 닿지 않게 한번 둘렀습니다.

빛이 안새도록 한 번 둘러줬더니 우드와 센터페시아 우레탄 사이에 빛 새던게 잡히네요

 순정과 같은 모습이구요, 완전 조립된 모습입니다.

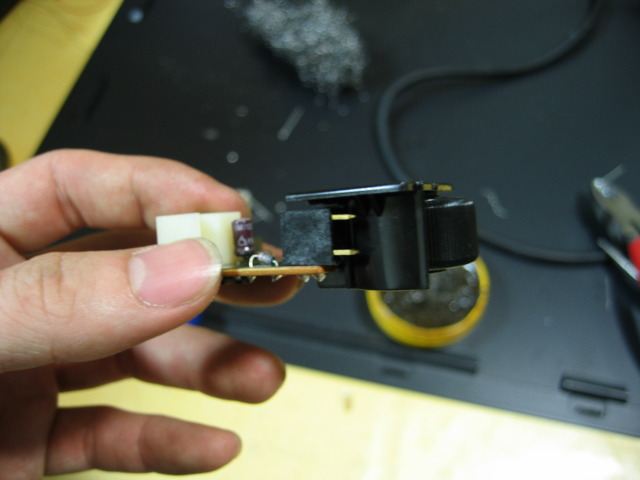

 다음은 계기판 조명조절 스위치 입니다. 먼저 분해하시면 사진에 보이는 위에 발이 + 아래가 - 입니다.

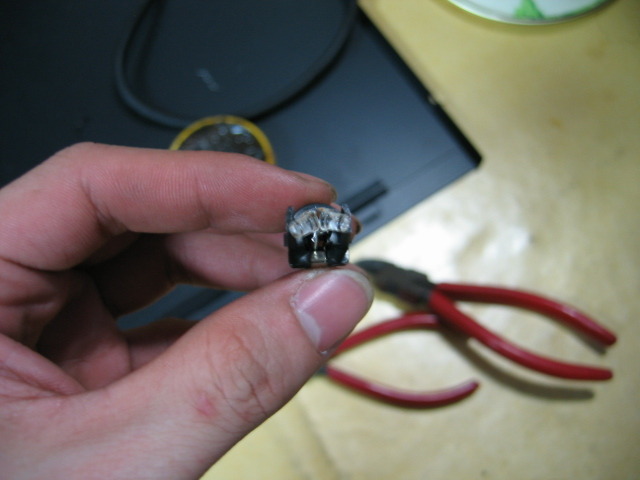

 엄지 손가락 있는 쪽이 - 바로 왼쪽이 + 입니다.

 위에가 +로 확산형 3파이 LED +에 1k 저항을 달고 최대한 짧게 연결했습니다.

그래도 다른곳에 작업된 LED 들에 비해 밝습니다. (비상등, 열선, 윈도우 스위치 등)

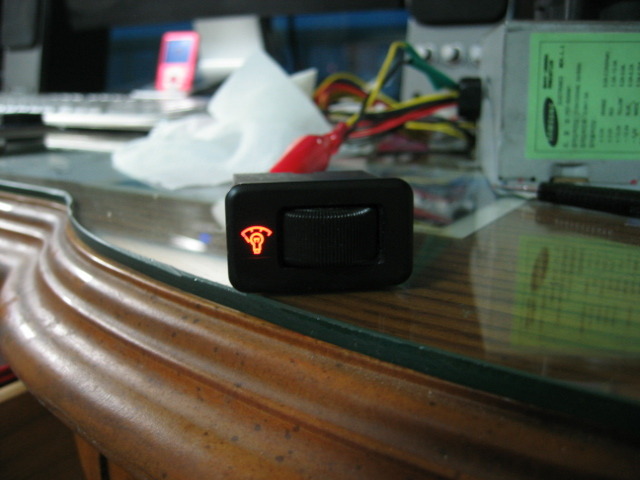

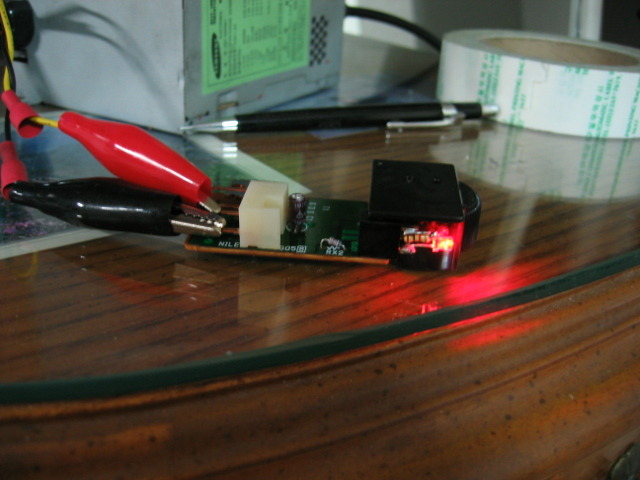

 마찬가지로 점등테스트 중입니다.

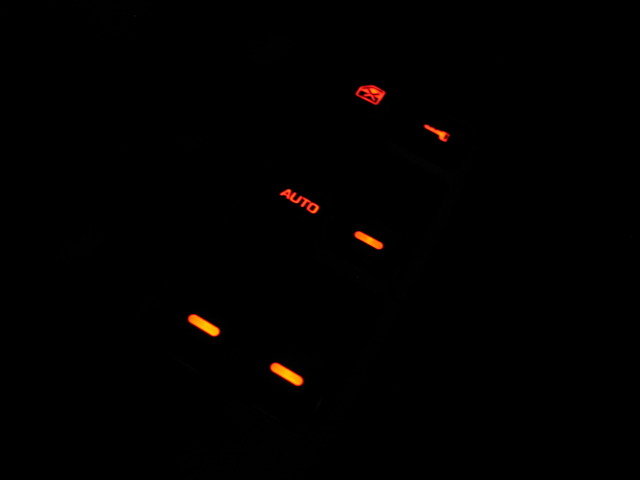

 이건 1:1 교체 가능한 비교적 쉬운 DIY로 결과물만 보여드립니다. AUTO 쪽만 살짝 높게 작업했더니

다들 비슷비슷한 밝기로 잘 나옵니다.

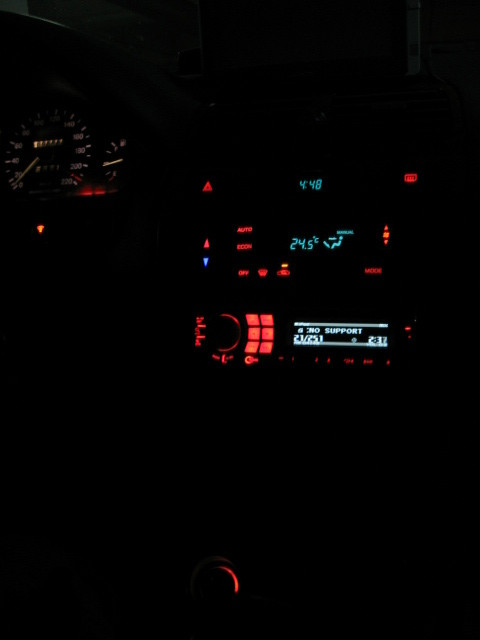

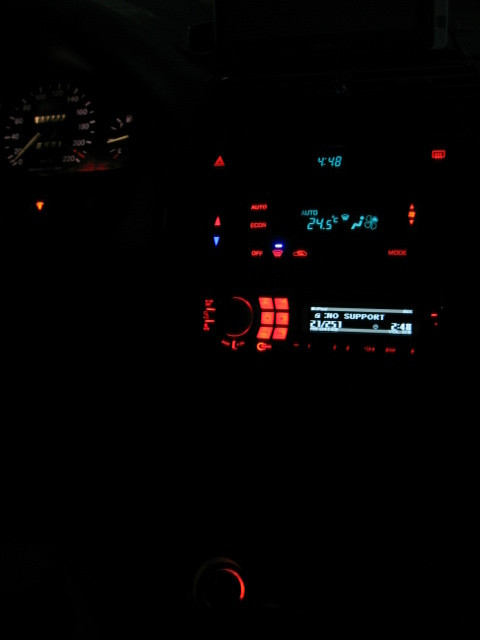

 실내 모습입니다. 시간은 실시간 입니다. 월요일 새벽 5시 12분 전... ㅡㅡ;; 뭐하고 있는거냐~~~

공조기도 3파이 LED 11개 들어갔습니다. 빨강 9개 파랑 2개 각 버튼마다 3파이 드릴로 LED심고

순접으로 마감, 저질 배선작업 마쳤습니다. 공조기 LED작업사진이 부족하던데 이유를 알겠네요...

많이 빡셉니다... 각오 단단히 하시길... 알파인 9887과 순정처럼 잘 어울리네요

칩보다 3파이로 작업했을 때 성공율이 높은듯... 자료 찾아봐도 그렇고 제가 해봐도

음영도 전혀 없고 풍량 조절만 살짝 더 밝습니다.

추가로 외기 차단 (초록을 고휘도 확산형 3파이 레드... 납작하게 갈았습니다.), 앞유리 습기제거 (주황을 파랑으로...)

작업했습니다.공조기에 파랑이 딱 두개 쓰였구요

계기판과 기어 체인지 레버 인디케이터 남았는데... 안할랍니다. ㅠㅠ 넘 빡세요

오토공조기 팁 주신 견우님께 다시 한번 감사인사 드립니다.

조언 아니었으면 시도도 못했을꺼에요

추가사진 한 장 더...

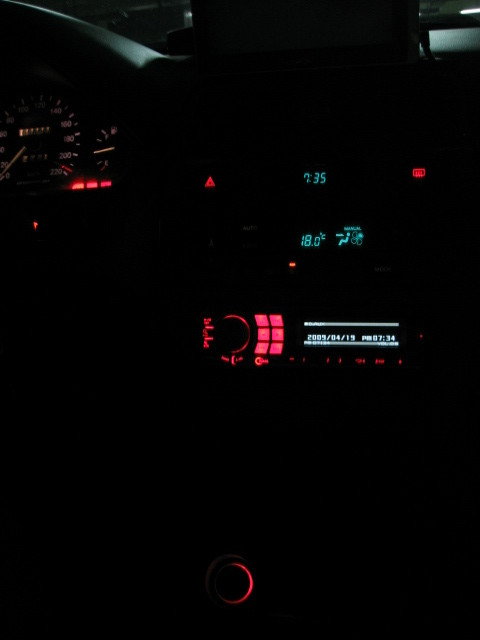

LED 작업 전 입니다. 전구 4알 중에 두 알 나가 완전 먹통 상태였습니다.

상태 완전 메롱이죠

[Factory[장범귀]]

데크는 알파인 9887이네요. 작업 깔끔하게 잘하셨어용. 부럽 ^^

[예전짱이[김주형]]

감사합니다. 데크도 직접 달았어요 ㅎㅎ 대성엘텍 삼성 순정(삼성전자에서 대성엘텍으로 바뀜) 과 같은 회사라 잭 선색깔 같은것만 이어주면 돼서 쉽게 달았습니다. 소리야 막귀라... ^^; 좋은 것 같습니다.

[리스폰스[최동훈]]

질문하나드릴께요!! 시거전구 몇짜리인지...t10 까지는 안니것같구 t6.5정도면 맞는지...

[예전짱이[김주형]]

시거 전구는 완전 콩다마에요...규격외인것 같은데;; 필요하심 쪽지 주세요 남은거 찾아보면 빼놓은게 있을 것 같네요

[옆집오빠[김동산]]

첫번쨰 사진에 시가링과 전구끼워진 검정플라스틱 뽑아내는 노하우좀..알려주세요..
