일단.. 이번 시간은 측거점에대해 배우겠습니다.. 그러나 제가 본 자료중 잘 나와있는 책에 있는 내용을
거의 그대로 옮기는 시간이 될꺼 같네요! .. 자료가 잘나와있어서요^^
일단 측거점이란?
측거점이란 초점이 맞는 각 영역을 의미합니다.
보통 프레임의 중앙에 초점을 마추지만 중앙이외에도 여러군대의 초점을 마출수 있죠?
< 측거점의 이해 >
일반적으로 측거점이라고 하면 뷰파인더 안에 있는 각 제조사에 따른 초점위치관련 범위 표시를 말합니다. 이는 코사인 오차를 줄이기 위하여 적용된 방식이므로 이를 잘 활용하여야 초점이 확실히 맞는 결과물을 촬영할 수 있습니다.
이를 어떻게 응용하느냐에 따라 촬영자의 의도에 부합하는 촬영이 가능하므로 본 과정에서는 이를 이해하고 넘어가도록 하겠습니다.
현재 시판중인 대부분의 필름 및 디지털 SLR 카메라들은 위상차 검출 방식을 사용하고 있습니다. 이는 렌즈를 통해 들어오는 빛을 한 쌍으로 나누어 비교함으로써 초점이 맞았는지 판단하는 방식을 말합니다. 아래 그림은 캐논과 니콘사의 측거점 그림으로 코사인 오차를 방지하기 위하여 다양한 분포의 측거점이 제공되어 있습니다.
< 뷰파인더로 본 1D MK-2 >

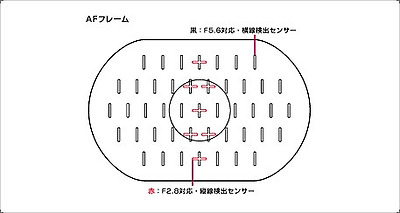

캐논사의 측거점 1D MK-2 (45개 측거점 7 CROSS)

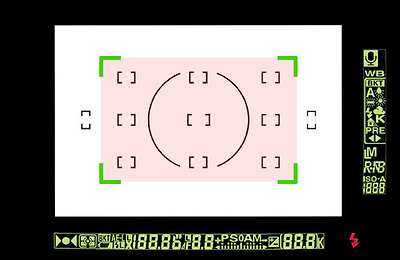

니콘사의 측거점 Nikon D2X( 11개 측거점 9 CROSS )
@여기서 잠깐
크로스( CROSS ) ? : 각 측거점에서 위상차 검출을 통하여 초점위치를 판별하는데 초점 센서는 보통 1쌍의 CCD/CMOS 센서로 이루어집니다. 각 CCD/CMOS 센서는 길다란 모양의 라인 센서로써 한 방향의 콘트라스트(CONTRAST)만을 검출하는 수평. 수직 센서 입니다. 하지만 크로스 초점 센서는 보통 2쌍의 CCD/CMOS 센서로 이루어지고 측거점에 수평. 수직 방향으로 존재하기 때문에 피사체의 양방향 즉, 수평. 수직 방향 모두의 콘트라스트(CONTRAST)를 검출하여 초점을 맞출 수 있습니다.
@ POINT
Canon 1D/1Ds 시리즈 경우 : 45개 측거점 중 7개가 크로스(중앙 포인트는 F/4와 같거나 더 밝은 렌즈에서만 크로스 센서로 동작, 나머지 6개 포인트는 F/2.8과 같거나 더 밝은 렌즈에서만 크로스 센서로 작동)센서이면, 나머지는 수평 방향의 선들을 감지할 수 있습니다. 1D/1Ds 시리즈를 제외한 다른 Canon DSLR의 경우 중앙 포인트만 렌즈 밝기와 관계 없이 크로스 센서로 작동합니다.
Nikon D2H, D2Hs, D2x의 경우 : 11개의 포인트 중 9개가 크로스 타입이며 D100, D70(S), D50의 경우 중앙 측거점만 크로스 타입입미다.(물로 요즘 나온기종 도 일부 포함되겠죠.. 니콘은 잘 모르지만 크롭바디는 모두 포함될겁니다)

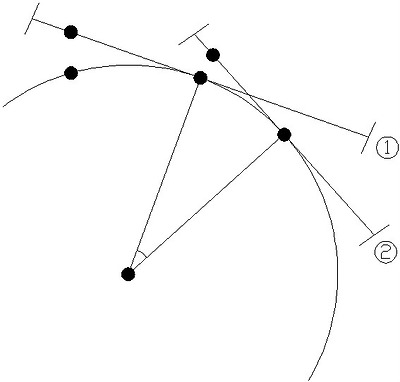

코사인 오차란? : MF 카메라 시절에는 없던 문제였지만, AF 기술의 발달과 현재의 DSLR로 넘어와서는 이미지에 초점 맞은 곳을 바로 100% 확인할 수 있기 때문에 대두된 문제 입니다. 앞서 언급한 것처럼 이를 방지하기 위하여 각 제조사는 초점영역(측거점)의 범위를 중앙이 아닌 주변으로도 확장하고 있습니다. "코사인 오차"는 초점을 맞춘 상태에서 구도 변경시 100% 수평.수직으로 이동할 수 없는 문제 때문에 자주 발생하며 깊은 심도보다는 낮은 심도에서 더 빈번하게 발생합니다. 이는 광각계열보다는 망원 계열로 넘어갈수록 더 심해집니다. 일반적으로 아래 그림과 같이 초점을 맞춘후 구도변경을 위하여 카메라를 이동시 자주 발생하는 초점 관련 오차를 지칭 합니다.
초점을 확실히 맞추고 싶다면?
일단 자신의 카메라의 측거점 크로스 방향 및 존재위치 유무를 반드시 확인하여 크로스를 제외한 다른 측거점에서 초점을 맞출 때는 보다 신경을 써야 합니다. 다른 방법으로는 확실한 초점을 위해 조리개를 더 조여주어 심도를 확보하는 방법과 MF (수동 포커스) 초점으로 전환하여 촬영하는 방법이 있습니다.
