여과,흡착,촉매,화학작용.....
화생방 방호설비용 화생방 방독기
화생방(化生放)은 CBR (Chemical, Biological, and Radiological)-
(화학,생물학,방사능)의 약자로서,
헤파필터및 카본필터로 구성된 화생방방독기는 방호실 외부에서 재래식 및 핵무기로부터 발생하는 폭풍압력(3bar)을 견디는 구조로 되어 있습니다.
헤파필터는 화생방용으로서 방사능( Nuclear)물질을 제거하는 기능이 있습니다.(촉매제 점착)
일반적인 헤파필터는 고성능 미립자필터로서 0.3 마이크론 입자를 99.9% 이상 제거하는 것으로 미생물,분진,오일 등을 제거합니다.
(하단, 입자 크기에 대한 헤파필터 성능표 참조)
또한, 일반적인 헤파필터는 카본필터와 병용 사용함으로서 카본필터의 기공면적 (500-1500㎡/g)을 보호하기 위한 역할을 합니다.
카본필터는 화학가스(Chemical)로서 헤파필터가 정화하지 못한 화생방물질 외 이산화탄소, 냄새 등 유해가스 들을 정화 처리합니다. 카본필터는 코코낫열매나 자연상태의 갈탄,목탄 등을 고온스팀(약 900 -1200℃ )으로 활성화하여 카본내부 기공면적을 500-1500㎡/g로 활성화 함으로써 활성탄(ACTIVED CARBON)으로 칭합니다. 이 활성탄에 특정가스(예;아황산가스, 이산화탄소, NOX, SOX,일산화탄소 등)의 제거를 위하여 첨착제(촉매,화학반응) (동,아연,은,크롬,코발트,망간,바다디움,몰리브덴 등의 화합물)를 첨착하여 특성에 맞는 여러종류의 활성탄으로 분류가 되는 것입니다. 이 첨착제는 군사기밀이나 특허로 되어있어 상세한 것은 불분명한 것으로 알려져 있습니다. 카본필터는 ASTM(미연방표준국)의 규격에 의한 KI3(KI+I2)을 첨가시킨 Coconut Shell Charcoal을 사용하며 I2 99.9%이상, CH3I 98%, 131- I2 98% 이상. Substitute Gas를 물리적(Chloropicrin- 신경가스),화학작용(Hydrocyanic acid, Chlorocyanide)에 의한 테스트를 한다 (RH 3% 이내, RH 90% 20도) / 기타 설계계산서(용량.성능,저항,충격저항,수명 등) 여과,흡착,촉매,화학작용에 의한 기준인 것이다. 헤파필터의 효율은 Nuclear Grade 99.97%(IES TYPE B), Biological Grade 99.97%(IES TYPE E)이상. 기타 미국 원자력발전설비 정화장치(Nuclear Power Plant Air Cleaning Units and Components, ANSI/ASME) 규정에 기준 한다.
제 조 사 : Sancheong 판매가격 : 95,000원 http://preparedness.co.kr/shop/shopbrand.html?xcode=020&type=O
===============================================================================================================================
우리는 한국전이후 미국에서 생산한 미제 방독면을 사용하다가 80년대부터 우리가 생산한 군용K-1방독면을 사용중에
있습니다. 저는 간단한 방독면에 대한 설명등을 곁들여서 시중에서 구입이 가능한 방독면을 살펴봅니다.

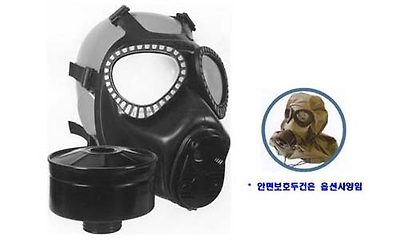

K-1 방독면(군용)
군복문 하신분들은 대부분 사용하신 모델입니다. 이 것은 한국미부 주식회사에서 1981년에 개발했다고하며 자회사인
삼공물산에서 생산중에 있습니다 .
1.제품명:K-1방독면(한국형방독면)(K-1방독면)
2.상품번호:SG0401001
3.종류 및 크기:대(좌,우),중(좌,우),소(좌,우)
4.전체무게:약 1,742g (부속품포함)
5.재질:천연 및 합성고무(안면부)
Ripstop원단/부틸도포(보호두건)
6.유효기간(밀폐상태):방독면(10년), 정화통(5년)
7.제품특징
안면부,정화통,보호두건의 3부분으로 구성
구성품(흐림방지키트, 방수주머니)
안면부에 음성전달장치 및 음료취수장치 부착
저시력자 안경 결합가능
현재 한국군이 사용중인 모델
화생방전에서 화학 및 생물학 작용제로부터 개인의 호흡기를 보호하기 위해 사용되는 군 작전용 방독면
1.제품명:K-1방독면(한국형방독면)(K-1방독면)
2.상품번호:SG0401001
3.종류 및 크기:대(좌,우),중(좌,우),소(좌,우)
4.전체무게:약 1,742g (부속품포함)
5.재질:천연 및 합성고무(안면부)
Ripstop원단/부틸도포(보호두건)
6.유효기간(밀폐상태):방독면(10년), 정화통(5년)
7.제품특징
안면부,정화통,보호두건의 3부분으로 구성
구성품(흐림방지키트, 방수주머니)
안면부에 음성전달장치 및 음료취수장치 부착
저시력자 안경 결합가능
현재 한국군이 사용중인 모델
판매가격 : 117,800원(VAT별도)
민간인에게 판매안하더군요
∥ 제품 상세 정보 ∥
K-1 정화통
1.구조 및 재질
몸체 - 알루미늄합금
내부 - 여과지(액체 작용제나 고체입자를 여과)
활성탄(여과지를 통과한 가스형태의 작용제를 여과)
2.사용범위
일정기간 사용 후에는 폐기하여야 하는 소모품
공기중의 산소농도가 18%이하 장소에서는 사용할 수 없음
3.방호가스
질식작용제(CG), 혈액작용제(AC,CK,SA),신경작용제(GB)
수포작용제(HD),청산(HCN), 오존, 유기가스, 할로겐가스(염소 등)
산성가스(염산, 질산 등)
단, 암모니아 가스, 일산화탄소는 정화 불가능
침투성보호의
1.제품명:침투성보호의
2.상품번호:SG0402001
3.종류 및 크기
보호의:특1호 ~ 6호
장갑 및 덧신:대,중,소
4.재질외피:폴리에스터,면혼방직물
내피:발포 폴리우레탄
군화덧신 및 장갑:부틸고무
5.저장수명:5년
6.사용수명:화학작용제 오염지역(24시간)
화학작용제 비오염지역(22일)
7.제품특징보호의,보호장갑,군화덧신으로 구성현재 한
국군이 사용중인 모델

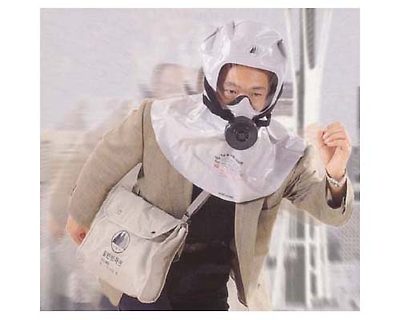

국민방독면- 이 회사에서 생산하는 모델입니다.
1.제품명:국민방독면
2.상품번호:SG0201001
3.사용정화통:화재용정화통, 전쟁용정화통
4.제품특징:난연처리의 두건재질
화재시 발생되는 연기, 열, 유독가스 및
전쟁용 독가스를 방호
GQ우수제품마크 획득(중소기업청)
일본소방설비안전센타 성능검정 합격
국방과학연구소 성능시험 합격
한국화학시험연구원 성능시험 합격
한국원사직물시험연구원 성능시험 합격
관리방법
1.언제나 밀봉상태로 보관하십시요
2.정화통은 항상 습기가 없는 건조한 곳에 보관하십시요
3.정화통은 다음과 같은 경우에 즉시 교환하여야 합니다
실제상황에서 한번 사용한 정화통
밀폐포장이 없는 상태로 물에 빠진 정화통
정화통의 밀폐포장이 개봉되어 습기가 정화통 내부로 들어갔을 경우
문제느 이 방독면입니다. 지난 2006년 감사에 걸린 불량 국민방독면 41만개가 바로 이회사 제품입니다. 뇌물주다 걸린것도요
그리고 40억원을 정부에 보상금 지급하라는 판결도 나왔습니다. k-1 방독면은 참고로 올린것이고 모든 정보는 삼공물산 홈피에서 가져온것입니다
현재 이 회사의 불량품이 어떤 문제를 나타내고 다 시정되었는지 확인되지는 않지만 더이상 정부에서 문제 재기가 없어서 해결되었나봅니다.
문제가 된 부분은 일산화탄소 정화기능입니다.
위에 보시다 시피 독가스방호도 된다고 하는데 시중에 판매되는 사이트에서는 화생방 방호가 아니라 화재용으로 판매되고 있으며 제품사양 설명에서 전쟁독가스부분은 생략되어있습니다 .
일단 군용 K-1방독면을 생산하는 회사이기에 어느정도 노하우가 있다고보시면됩니다. 불량이 난것은 일산화탄소정화문제로 독가스정화는 문제된것이없죠
그 다음회사가 "주식회사 산청"입니다.
화생방용일반방독면(SCA123)
용도 전쟁용 독성작용제 오염하에서 주민대피용으로 사용됩니다.
제품의 특징
넓고 깨끗한 시야의 안면렌즈입니다.
성에방지(Anti-fog)처리된 안면렌즈입니다.
흡기, 배기저항이 낮아 호흡이 원활합니다.
안면 밀착성이 뛰어나 착용감이 좋습니다.
제독능력이 뛰어납니다.
마스크, 정화통, 배기밸브, 머리조임밴드, 머리보호용 두건, 안면렌즈, 보관주머니로 구성되어 있습니다.
화재시 발생하는 유독성 가스, 농약, 연탄가스, 폭동진압용 가스, 암모니아가스, 기타 산업용가스에 대하여는 방호가 되지 않습니다.
정화통의 성능
특성 필요조건
건조감량 (무게%)
공기 저항성 (mmH2O)
DOP 연기 투과율 (%)
가스 수명 (분)
정화통 누출 (ml/min) 5 이하
75 이하
20 이하
6 이상
5 이하
※KS M 6685(2001)일반방독면 성능기준
가격은 27000원입니다.
--참고로 이것도 국민방독면으로 말하고있는데 한국소방공사 판매사이트에 삼공물산과 산청의 국민방독면 둘다 판매합니다. 그리고 어느회사 거인지는 모르지만 여분의 필터를 판매하는데 사진이 복사가 안되어 필터 사용시간만 적습니다.
보호가능작용제'신경GB,VX. 수포HD . 혈액AC,CK. 질식CG
정화통성능:6-180분
혈액작용제 5분이상
신경작용제 30분이상
수포작용제 30분이상

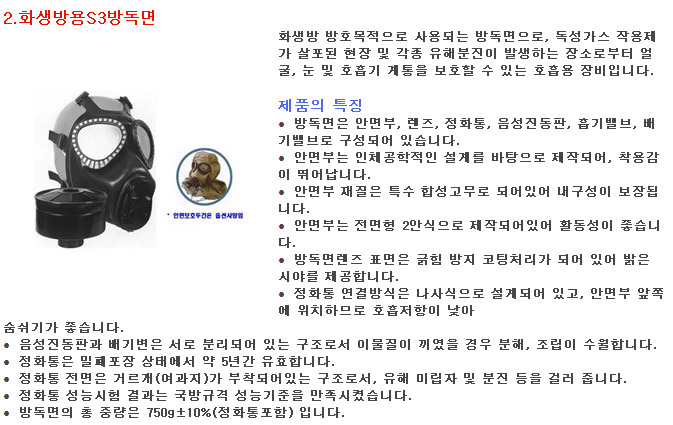

화생방용S3방독면
이 방독면이 인도네시아 경찰청에 납품되었다는 제품입니다. 거의 군용수준으로 보이는데 더이상의 정보는 없으며 예비 정화통구입은 가능한지 모릅니다. 민간구입이 가능한 모델로 한국소방공사에서 10만원에 판매됩니다.
용도 화생방 방호목적으로 사용되는 방독면으로, 독성가스 작용제가 살포된 현장 및 각종 유해분진이 발생하는 장소로부터 얼굴, 눈 및 호흡기 계통을 보호할 수 있는 호흡용 장비입니다.
제품의 특징
방독면은 안면부, 렌즈, 정화통, 음성진동판, 흡기밸브, 배기밸브로 구성되어 있습니다.
안면부는 인체공학적인 설계를 바탕으로 제작되어, 착용감이 뛰어납니다.
안면부 재질은 특수 합성고무로 되어있어 내구성이 보장됩니다.
안면부는 전면형 2안식으로 제작되어있어 활동성이 좋습니다.
방독면렌즈 표면은 긁힘 방지 코팅처리가 되어 있어 밝은 시야를 제공합니다.
정화통 연결방식은 나사식으로 설계되어 있고, 안면부 앞쪽에 위치하므로 호흡저항이 낮아
숨쉬기가 좋습니다.
음성진동판과 배기변은 서로 분리되어 있는 구조로서 이물질이 끼였을 경우 분해, 조립이 수월합니다.
정화통은 밀폐포장 상태에서 약 5년간 유효합니다.
정화통 전면은 거르개(여과지)가 부착되어있는 구조로서, 유해 미립자 및 분진 등을 걸러 줍니다.
정화통 성능시험 결과는 국방규격 성능기준을 만족시켰습니다.
방독면의 총 중량은 750g±10%(정화통포함) 입니다.

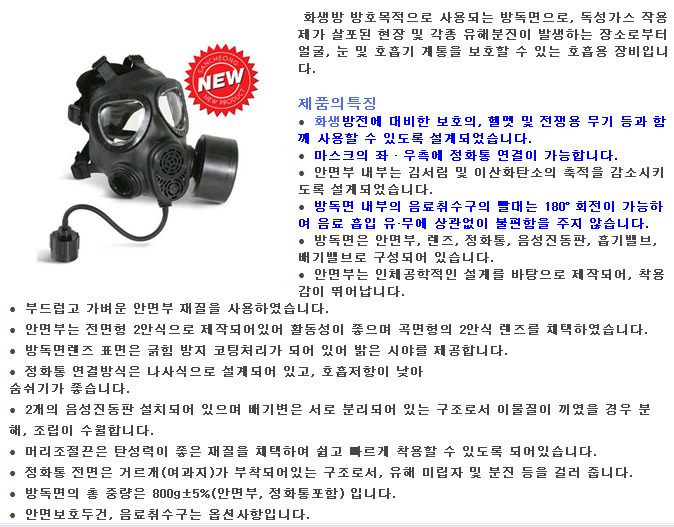

화생방용K3방독면(맨아래사진)
이 회사에서 개발했지만 채택여부는 모릅니다.
기존에 비밀에 올라왔던 사진입니다.
산청의 제품은 차기 방독면에서 아마 떨어졌던것 같습니다 . 현재 방독면의 유행은 안경을 쓰고도 착용이 가능한 모델들인데 K-3는 뭐 기존 모델들과 차이가 없습니다.

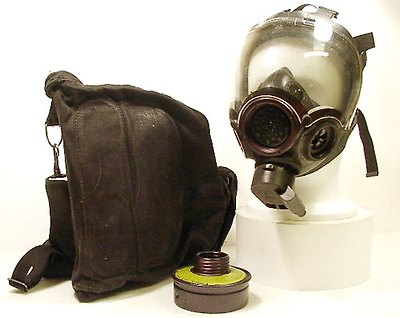

미공군용
각 회사마다 장단점이 있다고보시면됩니다
이상으로 혹시 개인적으로 방독면을 구입하고자 하시는분은 참고하십시오.
미군용 구제로 나오는것이 있으며 예비정화통까지 판매하는 경우가 있습니다. 그러니 참고하시지 바랍니다
재미있는것은 위제품들 이 외국에는 삼성에서 만든것으로 소개되어있다는것이죠. 수출만 해주나????
아래는 제1차세계대전에서 독가스에 당한 희생자의 숫자입니다. 앞의 숫자는 부상자, 뒤는 사망자입니다.
Country Total Casualties Death
Austria-Hungary 100,000 3,000
British Empire 188,706 8,109
France 190,000 8,000
Germany 200,000 9,000
Italy 60,000 4,627
Russia 419,340 56,000
USA 72,807 1,462
Others 10,000 1,000
