보호 계전기의 동작시간 분류

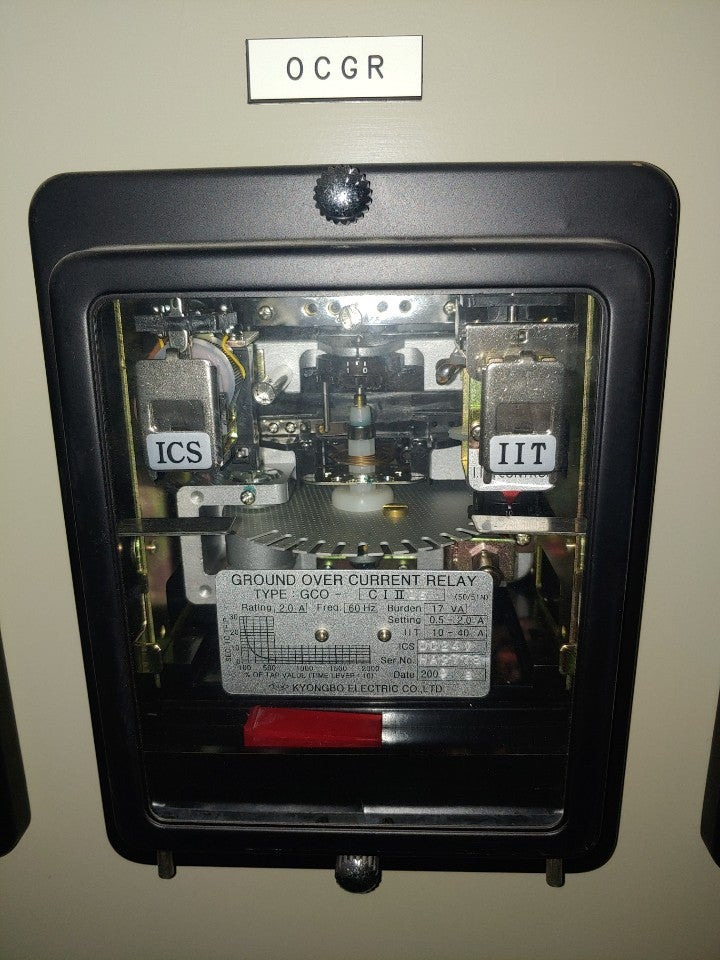

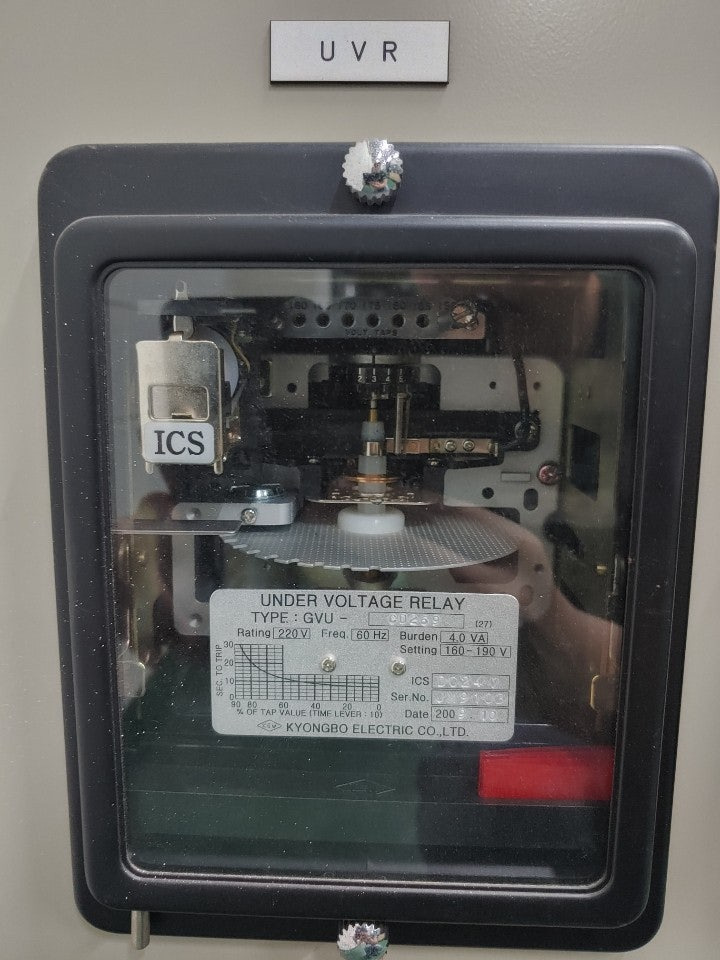

계전기란 릴레이(Realy)를 말합니다.
그래도 단순 A 접점 B 접점을 사용하는 릴레이는 아니고요, 어떤 설비를 보호하도록 설계가 된 보호 계전기여야 순한시, 정한시, 반한시, 정한시-반한시 기능이 작동하게 됩니다.
모선이란 버스바(Bus-bar)를 말합니다. 실제로 전원을 공급하는 혹은 공급받는 배전반의 Bus-Bar를 말합니다. 1차 측 케이블도 모선이라고 이야기할 수 있습니다.
1. 순한시 계전기
최소 동작 전류 이상의 전류가 흐르면 즉시 동작하는 계전기
예) 과전류 보호의 설정값이 100A일 경우
보호 계전기에 100A 설정되어 있고 전류가 100A 이상 모선에 흐르게 될 때 보호 계전기가 바로 작동하게 되고 차단기를 바로 동작시켜 전원을 차단합니다. 순한시 계전기의 경우 차단기가 동작하는 시간은 약 40ms ~ 80ms 정도로 걸립니다.
차단기가 동작한다고 해서 전원 차단까지 걸리는 시간은 0초는 불가능합니다. 릴레이가 여자 되는 시간이 걸리기 때문입니다.
이상 전류 -> 보호 계전기 동작 -> 차단기 개방 -> 전원 차단
2. 정한시 계전기
정해진 값 이상의 전류가 흘렀을 때 동작 전류의 크기에는 관계없이 정해진 시간이 경과한 후에 동작하는 계전기
예) 과전류 보호 값이 100A 설정되어 있고 차단 지연시간이 3초로 설정되어 있는 경우
모선에 100A 이상이 흘렀을 때 3초 뒤에 차단기를 동작시켜 전원을 차단한다. (설정 값 이상의 전류가 흐르게 되면 타이머 기능을 사용해서 전원을 차단하게 되는 것입니다.)
이상 전류 -> 보호 계전기 동작 -> 지연시간 -> 차단기 개방 -> 전원 차단
3. 반한시 계전기
정해진 값 이상의 전류가 흘렀을 때 동작하는 시간과 전류값이 서로 반비례하여 동작하는 계전기
보호 계전기에 100A로 설정이 되어 있고 모선에 전류가 100A 이상으로 점차 증가하게 될 때 차단기의 동작시간이 점점 짧아지게 된다.
이상 전류가 빠르게 증가할수록 차단기의 개방시간이 짧아진다.
이상 전류가 천천히 증가할수록 차단기의 개방시간이 상대적으로 길어진다.
이상 전류 -> 이상 전류 증가 -> 보호 계전기 동작시간 감소 -> 차단기 개방 -> 전원 차단
4. 정한시-반한시 계전기
어느 전류값까지는 반한시계전기의 성질을 띠지만 그 이상의 전류가 흐르는 경우 정한시계전기의 성질을 띠는 계전기
보호계전기에 100A 그리고 120A로 설정이 되어있고 모선에 전류가 100A~119A 사이에 흐르게 될 경우 반한시 계전기로 작동을 합니다. 하지만 이상 전류가 120A로 흐르게 될 경우 정한시 계전기 기능으로 차단이 됩니다.
정한시 계전기로 사용할 때 차단 지연시간을 0으로 설정하면 순한시 계전기의 역할도 할 수 있습니다.
이상전류(100~119A) -> 보호 계전기 동작 -> 반한시 기능의 지연시간 -> 차단기 개방 -> 전원 차단
이상 전류 100A -> 120A 이상으로 증가 -> 정한시 기능의 지연시간 -> 차단기 개방 -> 전원 차단
실제로 부하와 모선을 보호하기 위해서 순한시 혹은 반한시 1개만 사용하는 게 아니라 설비의 중요도에 따라서 보호 시스템을 중복으로 넣어서 설계합니다.
순한시 + 반한시 계전기
순한시 + 정한시 + 반한시 계전기를 섞어서 사용합니다.
