IMS 메모리시트 다이하기!!!
00년 L25 슈퍼형 오너입니다. 다른건 다 좋은데 IMS메모리 시트가 없어서 조금 아쉬었었습니다.
다이정보를 얻으려고 사방팔방으로 알아보았으나 정보가 너무 없더군요. 그래서 친구네 카센터에서 전장회로도를 뒤져서
성공하였습니다. 원래는 간단하게 IMS스위치, 운전석IMS스위치, IMS시트 이렇게 세가지만 구비해서 시트 메모리만 하려했는데,
부산에 계신 "작살"님께서 나머지 부품(IMS백미러,전동핸들 등등)을 저렴히 주셔서 부품비만 이십만원대에 해결했네요.

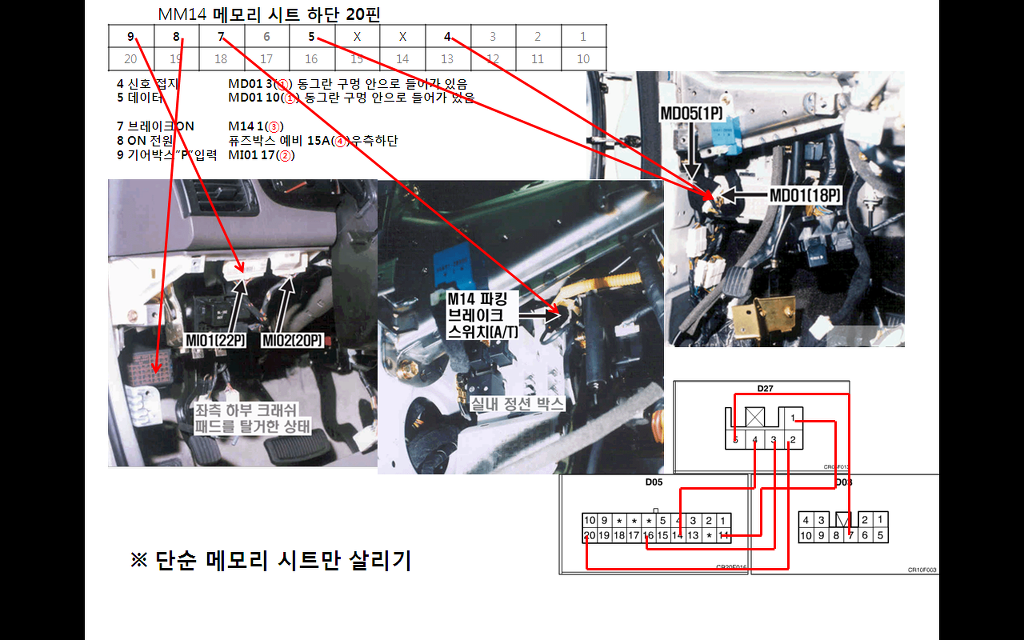

핀번호는 컨넥터를 잡고 바라봤을때 누르는 락 부분이 있는곳이 위이며, 우측부터 1번입니다. 우에서 좌로~
도전하시려는 분 계시면 잘 보시고 차근차근 하시면 될것입니다.
구형의 경우 오토릴리즈를 함께 하면 편합니다. 거의 비슷하게 이루어 집니다. (계기판까지 안가도 되고 IMS하면서 건드리는 부분들에 다 있습니다.) 그리고 AUTO기능(승하차연동)을 쓰시려면 풋브레이크를 밟아야 연동되는데 오토릴리즈는 필수인듯 싶네요 ㅎㅎ 필요하시다면 오토릴리즈도 올려드리도록 하겠습니다.
간단 버젼은 IMS스위치, 운전석IMS스위치, IMS시트 요 세가지만 있으면 됩니다.
1,2번 메모리 및 AUTO(승하차 연동) 기능을 사용하실 수 있습니다.
다음검색
댓글
댓글 리스트-
작성자본부장 작성시간 11.04.20 정보좋은데여 넘 어려워여 감사합니다.
-
답댓글 작성자원주ll정현구 작성자 본인 여부 작성자 작성시간 11.04.20 ^^* 달랑 다섯가닥입니다 ㅋㅋ 20핀에서 다섯가닥만 연결하심 되요~ 넘 어려워 마세용~
-
작성자공돌 작성시간 12.05.07 너무 오래된 글에 댓글을 다네요..이번에 제가 ims작업을 해볼까하는데요 간단버전으로요...
메모리시트 하단 20핀의 5가닥을 연결하는거는 알겠는데요.
밑에 작은 그림 D27(ims스위치), D03(윈도우커넥터),D05(ims적용 20핀) 이 커넥터 3개가 연결되는게 이해가 잘안되네요
저것도 같이 해줘야 하는거죠? 그렇담 D05가 어디 있는건가요? -
답댓글 작성자원주ll정현구 작성자 본인 여부 작성자 작성시간 12.05.07 운전석 윈도우 메인 스위치에 미러조정하는 부분 뒷편 20핀짹(D05)이 있습니다. 그것과 창문올리고 내리고 뒷편의 윈도우커넥터인(D03)이 있고 메모리 버튼의 D27 요 세개를 연결하는 것입니다. 즐다 하세요~
